บานพับตู้โค้ง 90 องศา

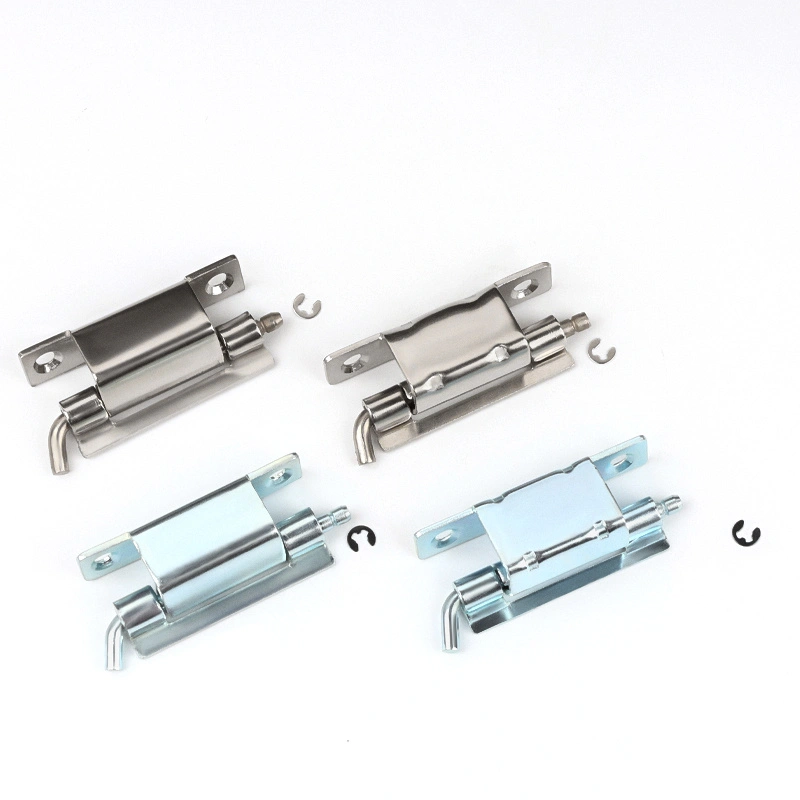

สำหรับผู้ซื้อที่จัดหาบานพับตู้แบบปกปิดจาก Yitai Lock บานพับตู้โค้ง 90 องศา ซีรีส์ CL275 ครอบคลุมมุมเปิดสองมุมในสามรุ่น — 120° สำหรับ CL275-1 และ 90° สำหรับทั้ง CL275-2 และ CL275-3 CL275-2 และ CL275-3 ใช้พื้นที่ในแนวนอนเหมือนกันแต่มีขนาดด้านข้างต่างกัน ดังนั้นตัวเลือกระหว่างทั้งสองจึงขึ้นอยู่กับแผงประตูและรูปทรงของกรอบเฉพาะของตู้ของคุณ ทั้งสามใช้กระบอกปืนขนาด Φ5 มม. พร้อมด้วยแหวนล็อคแบบเปิด Φ4 เพื่อยึดหมุด

ตัวเลือกรุ่นและขนาด

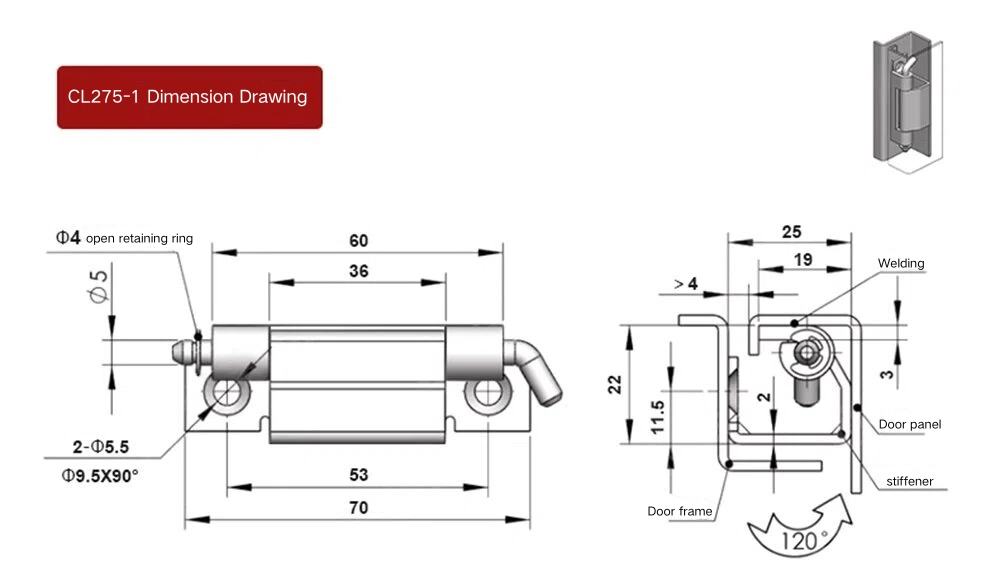

บานพับตู้โค้ง 90 องศา CL275-1 เป็นรุ่นที่ใหญ่ที่สุด โดยมีความยาวรวม 70 มม. และตัวบานพับ 60 มม. ระยะห่างด้านในระหว่างปีกยึดคือ 53 มม. เส้นผ่านศูนย์กลางลำกล้องคือ Φ5 มม. และรูยึดสองรูคือ Φ5.5 มม. พร้อมด้วยเคาเตอร์ซิงค์ Φ9.5×90° CL275-1 เปิดได้ถึง 120° ทำให้เป็นตัวเลือกที่เหมาะสมเมื่อต้องการการสวิงประตูที่กว้างขึ้น

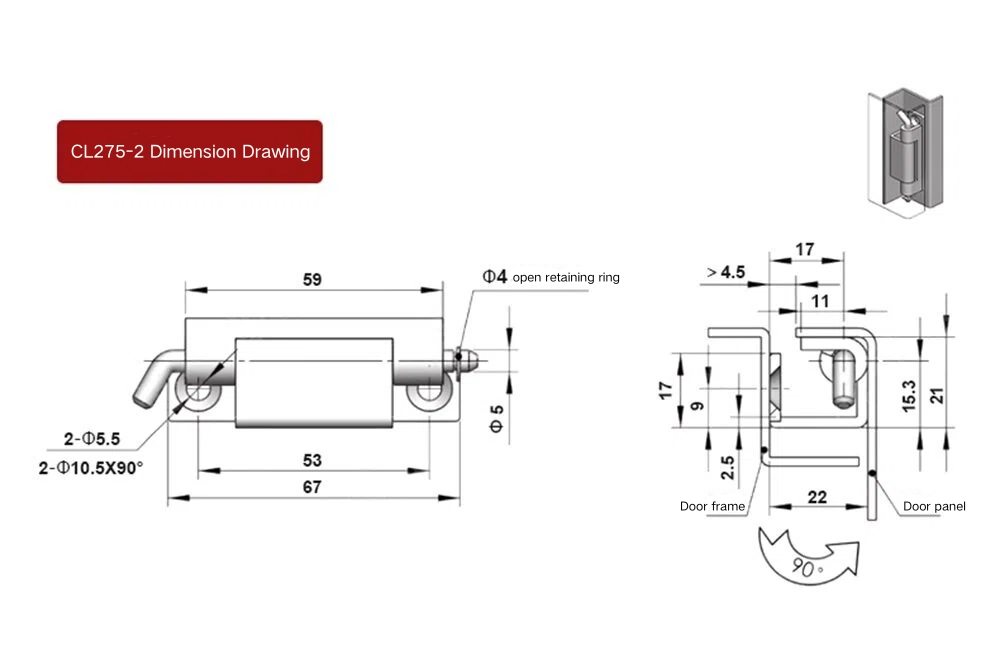

CL275-2 และ CL275-3 เปิดได้ถึง 90° และใช้ช่วงด้านใน 53 มม. และลำกล้อง Φ5 มม. ร่วมกัน แต่แตกต่างกันที่ขนาดโดยรวมและการกำหนดค่ารู CL275-2 มีความยาวโดยรวม 67 มม. โดยมีตัวเครื่อง 59 มม. และใช้รู Φ5.5 มม. สองรู ควบคู่ไปกับรูเคาเตอร์ซิงค์ Φ10.5×90° สองรู CL275-3 มีตัวเครื่อง 60 มม. และความยาวโดยรวม 67 มม. พร้อมรูยึด Φ5.2 มม. สองรู โปรไฟล์ด้านข้างของ CL275-3 ยังแตกต่างจาก CL275-2 ด้วยความลึกของการมีส่วนร่วมของกรอบประตู 19.3 มม. และความสูงด้านข้างรวม 20.2 มม. ซึ่งเป็นรายละเอียดที่สำคัญเมื่อติดตั้งบานพับตู้โค้ง 90 องศาเข้ากับช่องเฟรมเฉพาะ

โครงสร้างและการติดตั้ง

บานพับตู้โค้ง 90 องศา ทั้งสามรุ่นติดตั้งโดยการเชื่อม การออกแบบปีกโค้งหมายถึงด้านหนึ่งของที่นั่งบานพับติดกับด้านในของช่องกรอบประตู และอีกด้านติดกับแผงประตู โดยมีกระบอกบานพับฝังอยู่ในโปรไฟล์ของกรอบ แทนที่จะอยู่บนหน้าตู้ ตำแหน่งที่ซ่อนอยู่นี้เป็นสิ่งที่แยก CL275 ออกจากบานพับแบบยึดบนพื้นผิวมาตรฐาน

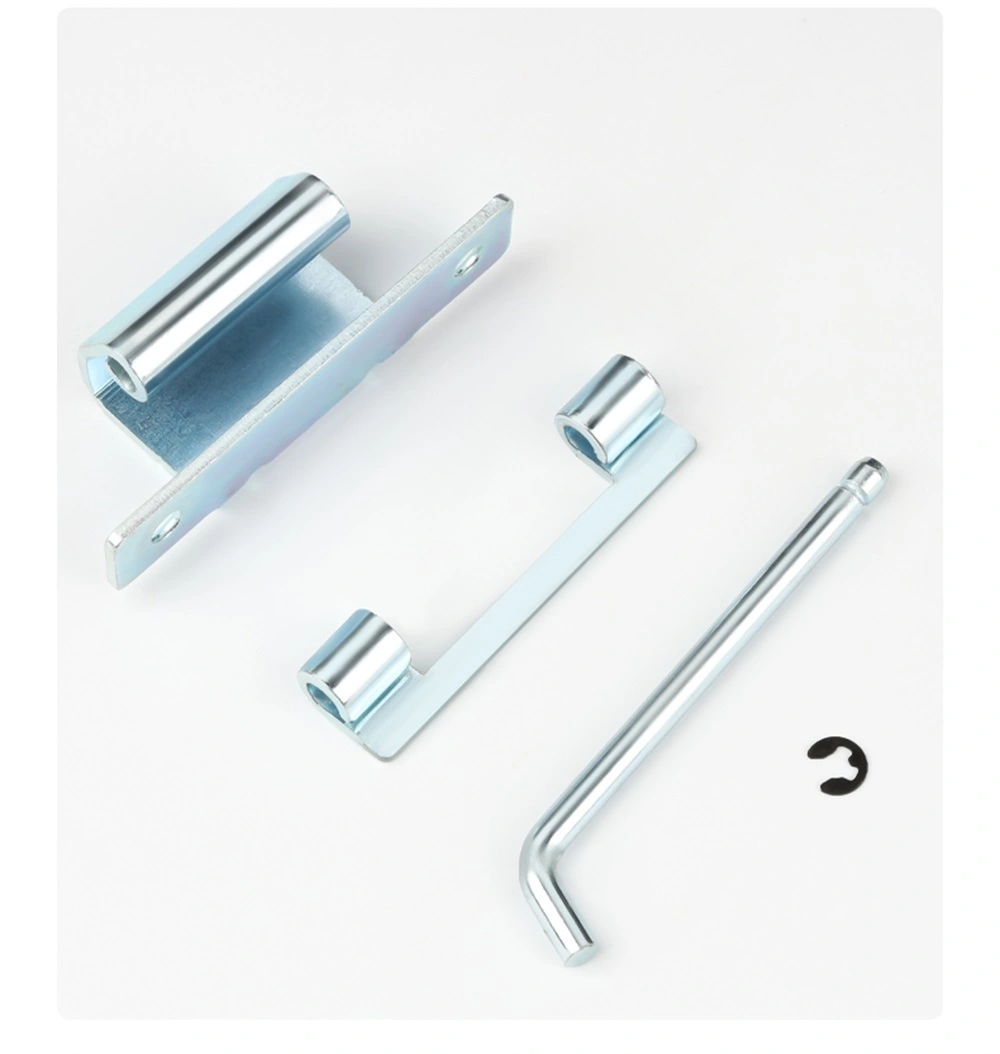

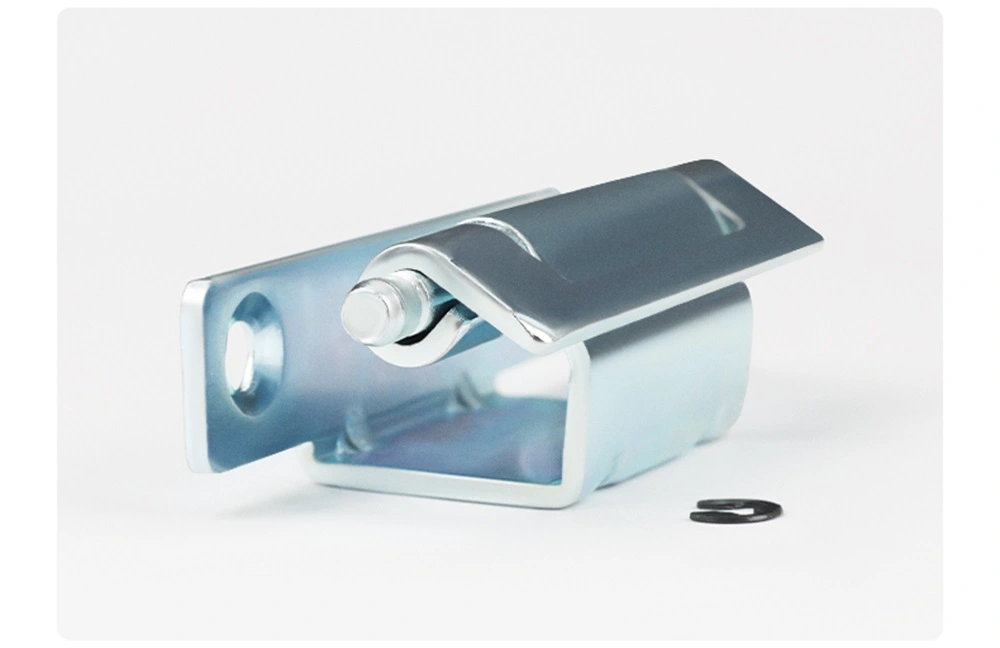

บานพับตู้โค้ง 90 องศาใช้แหวนล็อคแบบเปิด Φ4 ในทั้งสามรุ่นเพื่อยึดหมุดให้อยู่กับที่ระหว่างการทำงาน บานประตูสามารถถอดออกได้โดยการปลดวงแหวนยึดแล้วดึงหมุด — ไม่ต้องใช้เครื่องมือ — ซึ่งมีประโยชน์สำหรับตู้ที่ต้องถอดประตูเป็นครั้งคราวเพื่อเข้าถึงภายในหรือบำรุงรักษา การติดตั้งแบบเชื่อมช่วยให้ปีกยึดยึดอยู่กับเฟรมอย่างถาวร ดังนั้นการถอดประตูออกซ้ำๆ จึงไม่ส่งผลกระทบต่อการติดตั้ง

วัสดุและการรักษาพื้นผิว

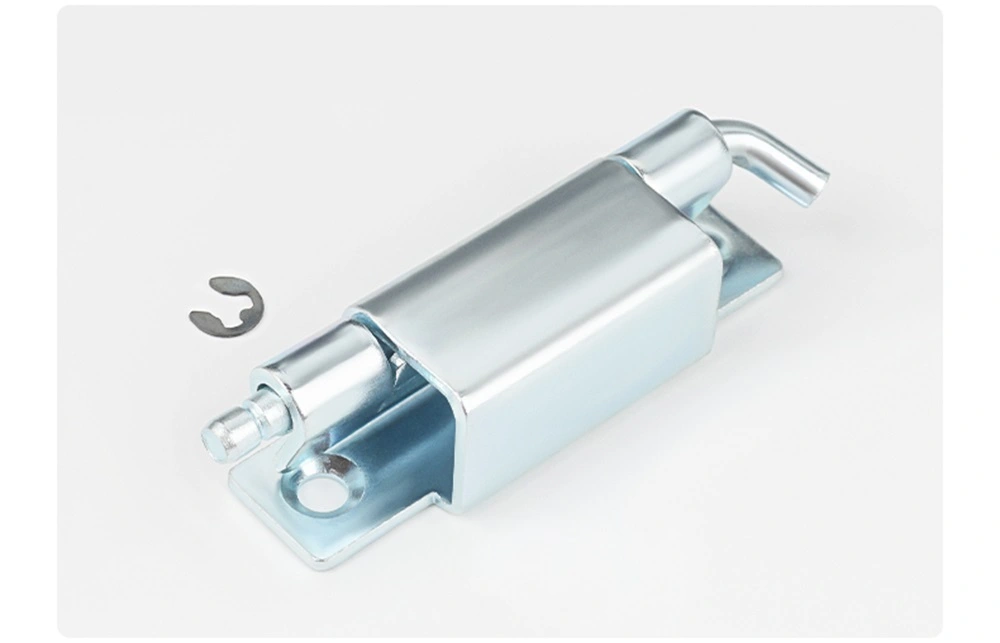

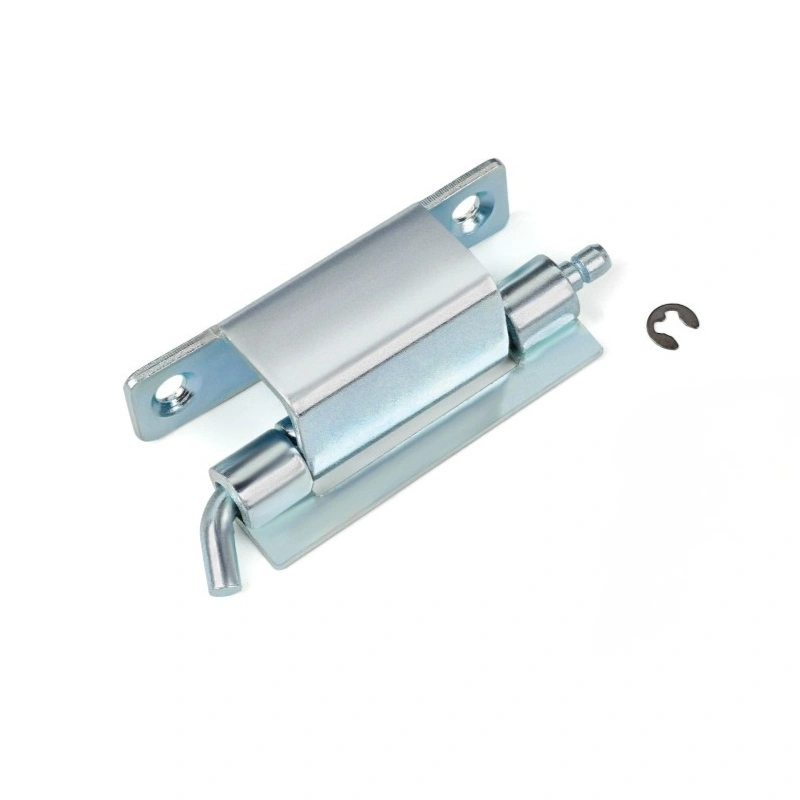

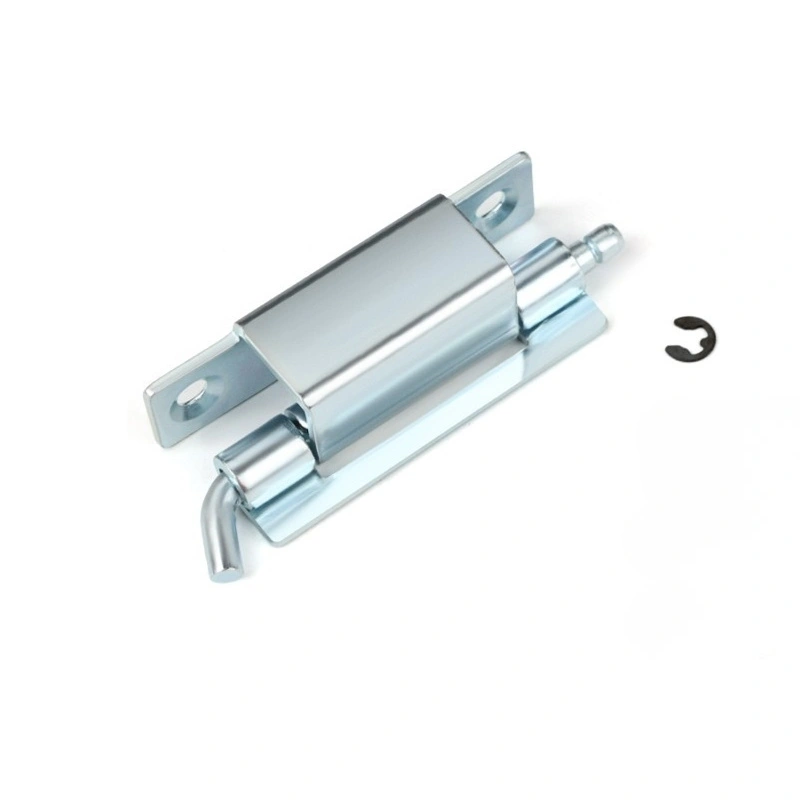

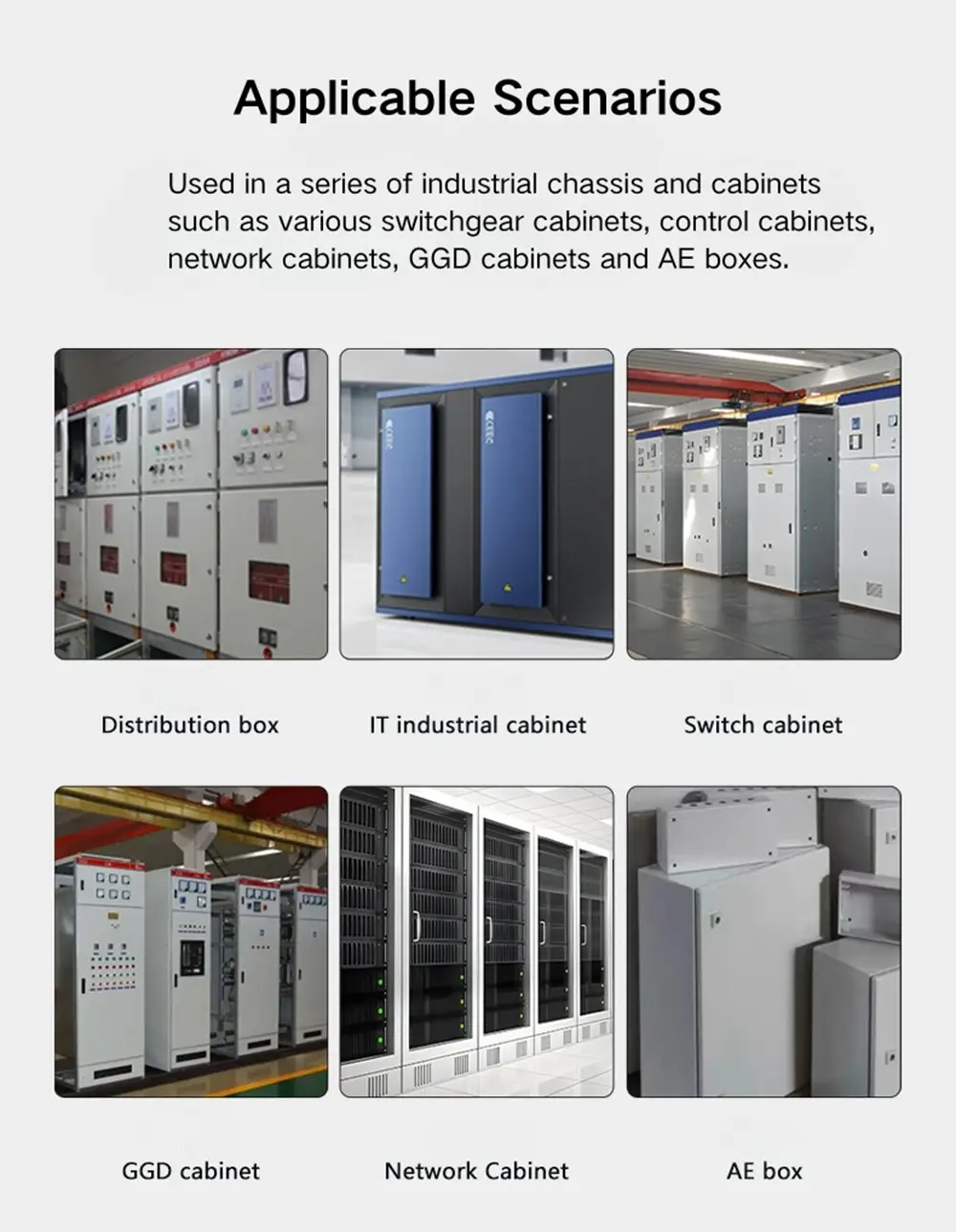

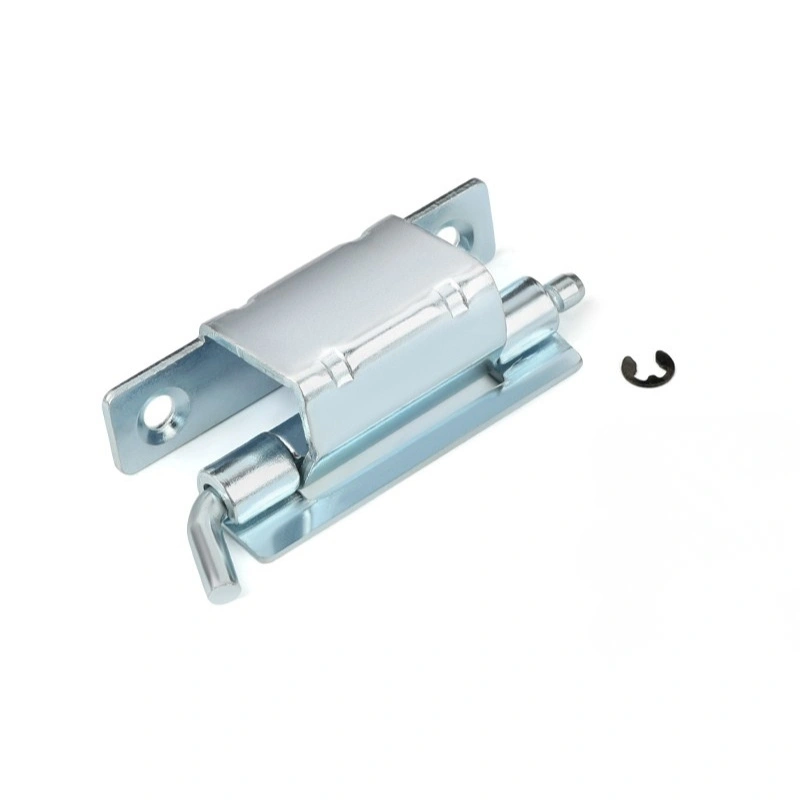

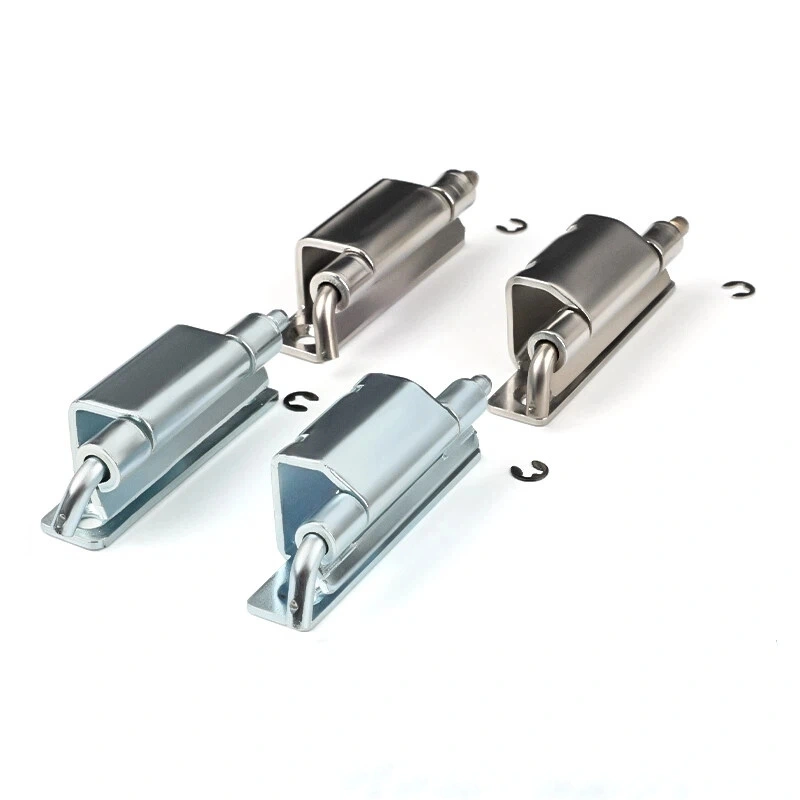

บานพับตู้โค้ง 90 องศามีจำหน่ายในเหล็กคาร์บอนชุบสังกะสีและสแตนเลส 304 รุ่นเหล็กกล้าคาร์บอนมีการชุบสังกะสีที่ให้การป้องกันการกัดกร่อนที่เพียงพอสำหรับเปลือกภายในอาคารในสภาพแวดล้อมที่แห้งหรือมีการควบคุมสภาพอากาศ เป็นตัวเลือกมาตรฐานสำหรับการใช้งานตู้ไฟฟ้าและกล่องจ่ายไฟส่วนใหญ่ซึ่งการติดตั้งภายในอาคารและความชื้นไม่ใช่ปัจจัยสำคัญ

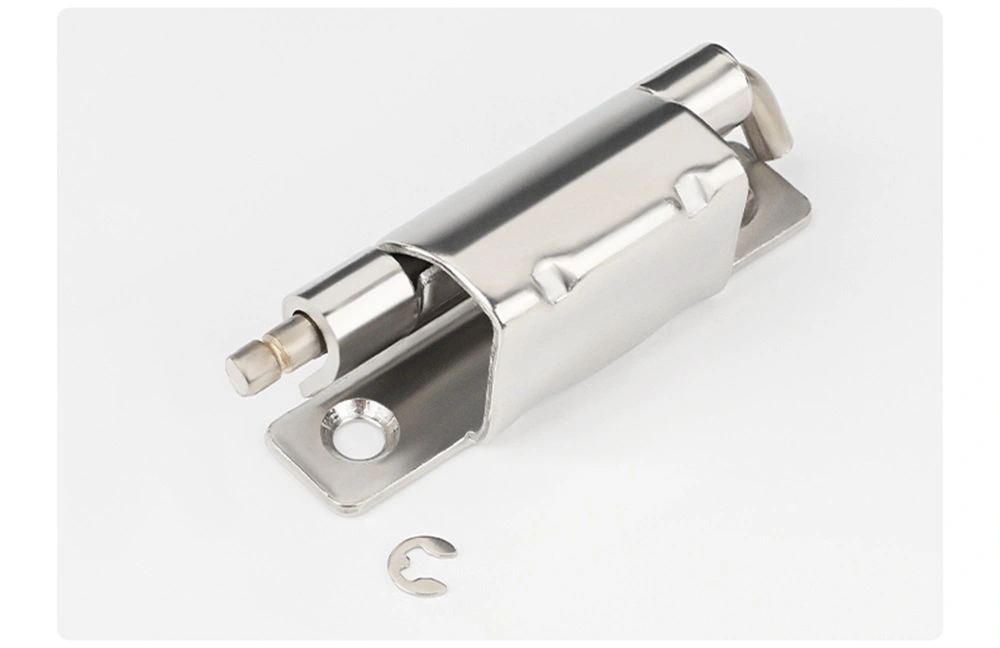

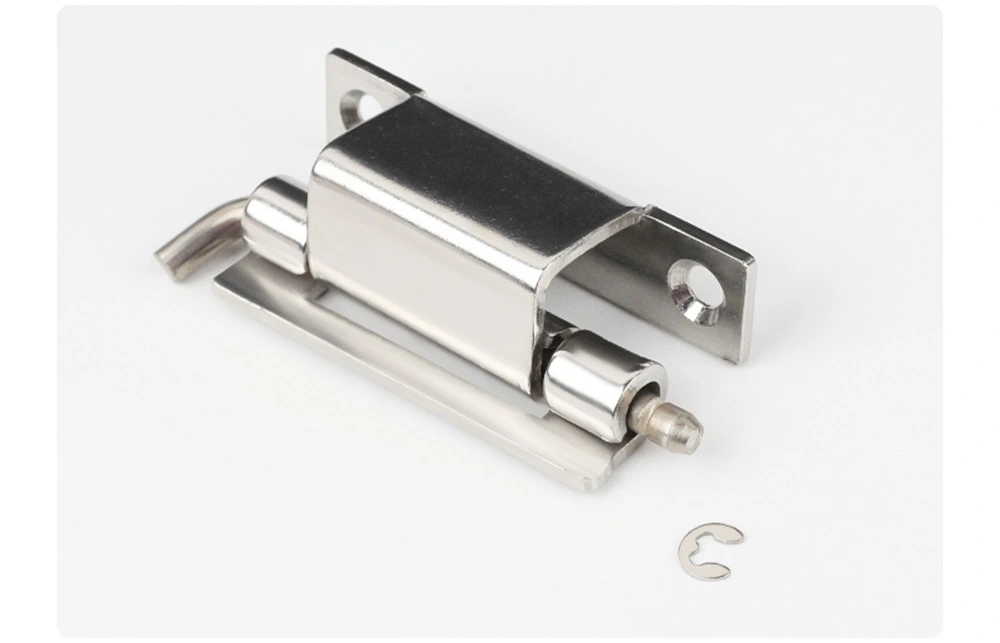

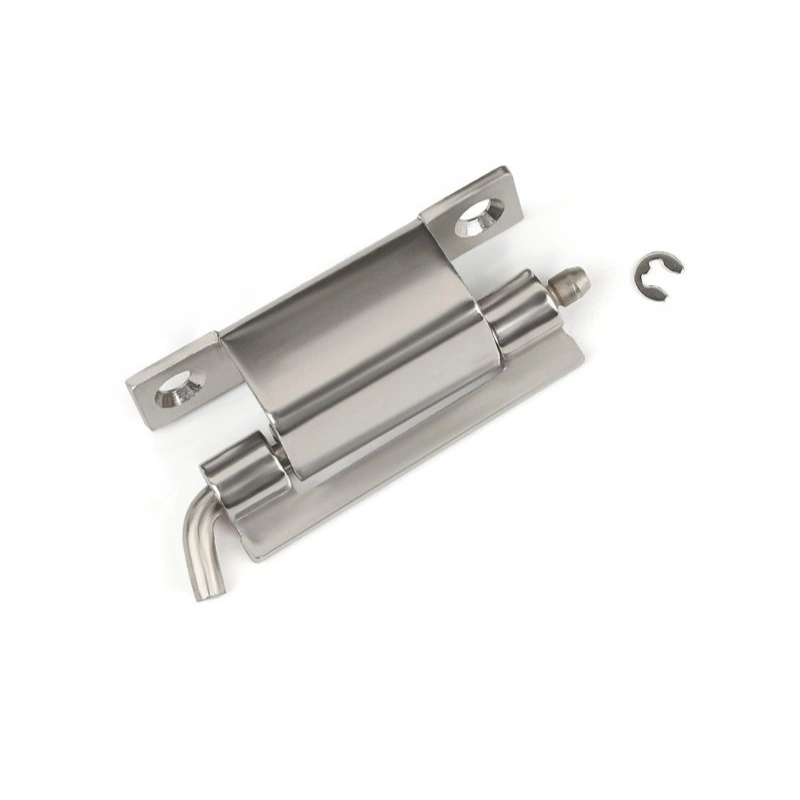

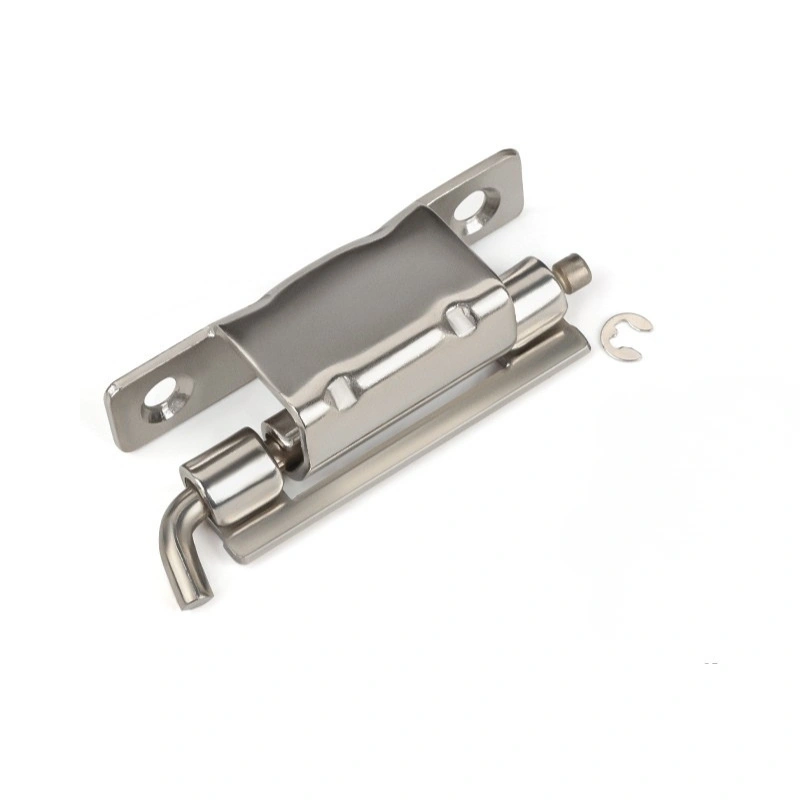

บานพับตู้โค้ง 90 องศาสแตนเลส 304 เป็นตัวเลือกที่ดีกว่าเมื่อตู้สัมผัสกับความชื้น สภาพกลางแจ้ง หรือสภาพแวดล้อมที่มีความชื้นสูง สแตนเลสยังมีแนวโน้มที่จะได้รับการระบุเมื่อพิจารณาการตกแต่งภายนอกตู้ เนื่องจากมีรูปลักษณ์ที่ดีกว่าเหล็กกล้าคาร์บอนชุบสังกะสีเมื่อเวลาผ่านไปในสภาวะที่ท้าทาย วัสดุทั้งสองมีจำหน่ายใน CL275 ทั้งสามรุ่น

คำถามที่พบบ่อย

คำถามที่ 1: CL275 Series ทั้ง 3 รุ่นคืออะไร และแตกต่างกันอย่างไร

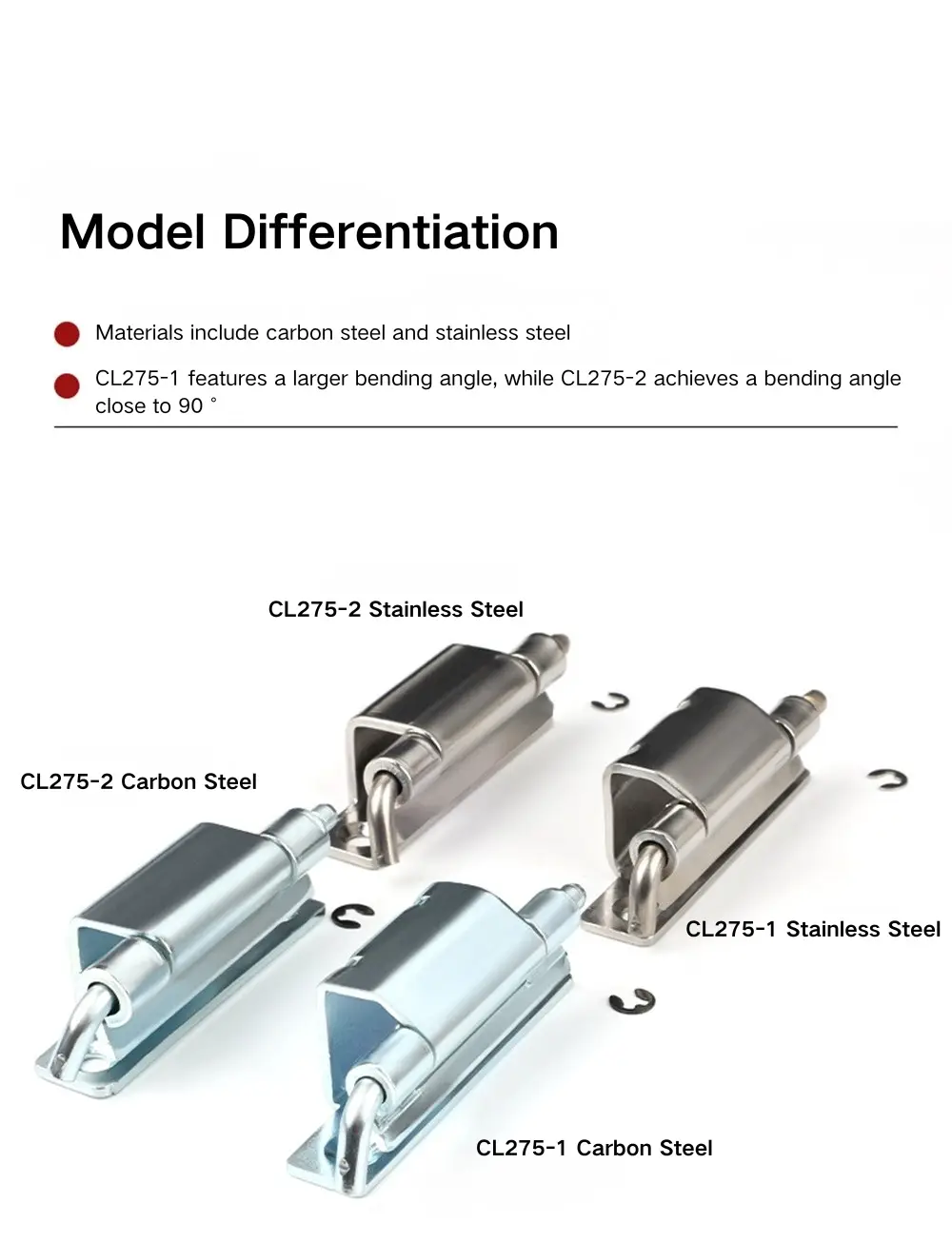

ซีรีส์ CL275 ประกอบด้วย CL275-1, CL275-2 และ CL275-3 CL275-1 เปิดได้ถึง 120° และเป็นรุ่นที่ใหญ่ที่สุดที่ความยาวโดยรวม 70 มม. CL275-2 และ CL275-3 เปิดได้ถึง 90° และมีขนาดแนวนอนเหมือนกัน แต่แตกต่างกันที่โปรไฟล์ด้านข้างและการกำหนดค่ารูยึด ทั้งสามบานพับเชื่อมด้วยลำกล้อง Φ5 มม.

Q2: แต่ละรุ่นมีมุมเปิดเท่าไร?

CL275-1 เปิดได้ถึง 120° CL275-2 และ CL275-3 เปิดได้ถึง 90° ทั้งคู่ มุมเปิดได้รับการแก้ไขโดยรูปทรงโค้งงอของปีกบานพับและไม่สามารถปรับได้หลังการติดตั้ง

คำถามที่ 3: บานพับ CL275 ติดตั้งอย่างไร

CL275 ทั้งสามรุ่นติดตั้งโดยการเชื่อม ปีกโค้งเชื่อมเข้ากับโครงตู้หรือแผงประตูระหว่างการผลิต ไม่มีตัวเลือกการยึดด้วยสกรูในซีรีส์นี้

Q4: สลักบานพับจะเก็บรักษาไว้อย่างไรและสามารถถอดประตูออกได้หรือไม่?

CL275 ทุกรุ่นใช้แหวนล็อคแบบเปิด Φ4 เพื่อยึดหมุดให้อยู่กับที่ หากต้องการถอดประตู ให้ปลดแหวนล็อคออกแล้วดึงหมุดออก โดยไม่ต้องใช้เครื่องมือใดๆ ฐานเชื่อมยึดติดกับเฟรม จึงสามารถถอดประตูออกแล้วติดกลับเข้าไปใหม่ได้โดยไม่กระทบต่อการติดตั้งบานพับ

Q5: มีวัสดุอะไรบ้าง?

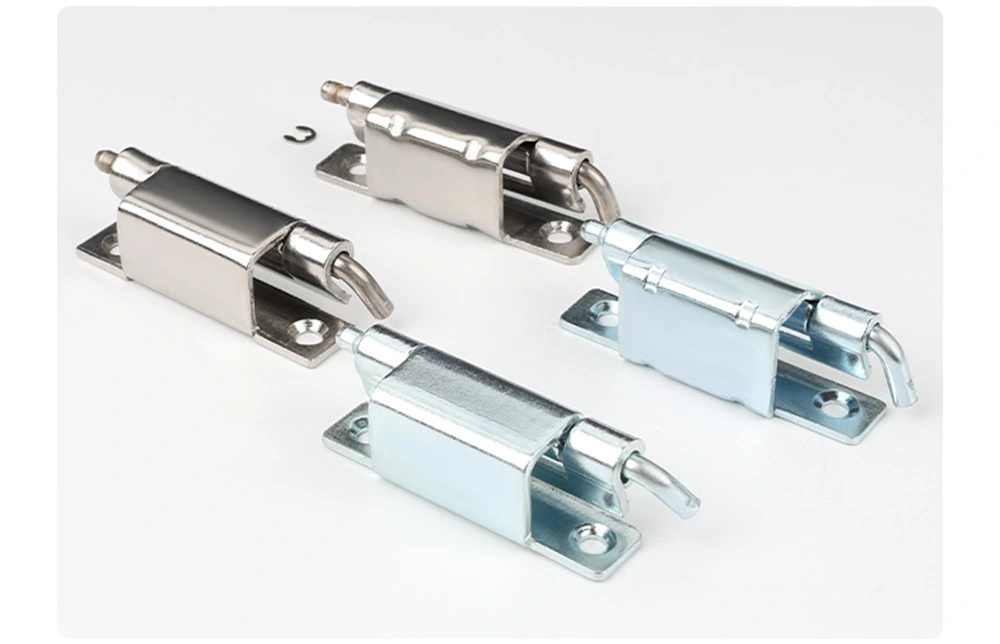

บานพับตู้โค้ง CL275 มาในเหล็กคาร์บอนชุบสังกะสีและสแตนเลส 304 เหล็กกล้าคาร์บอนเหมาะกับโครงสร้างภายในอาคารแบบแห้ง สแตนเลสเป็นตัวเลือกที่ดีกว่าสำหรับการติดตั้งกลางแจ้งหรือสภาพแวดล้อมที่มีความชื้นสม่ำเสมอ

คำถามที่ 6: CL275-2 และ CL275-3 แตกต่างกันอย่างไร

ทั้งสองรุ่นมีขนาดแนวนอนและมุมเปิด 90° เท่ากัน แต่โปรไฟล์ด้านข้างต่างกัน CL275-3 มีความลึกของการยึดโครงประตู 19.3 มม. และความสูงด้านข้าง 20.2 มม. ในขณะที่ CL275-2 มีช่องว่างด้านข้างที่แตกต่างกัน ซึ่งเหมาะกับรูปทรงของช่องเฟรมที่แตกต่างกัน เลือกตามกรอบประตูและขนาดแผงเฉพาะของคุณ
