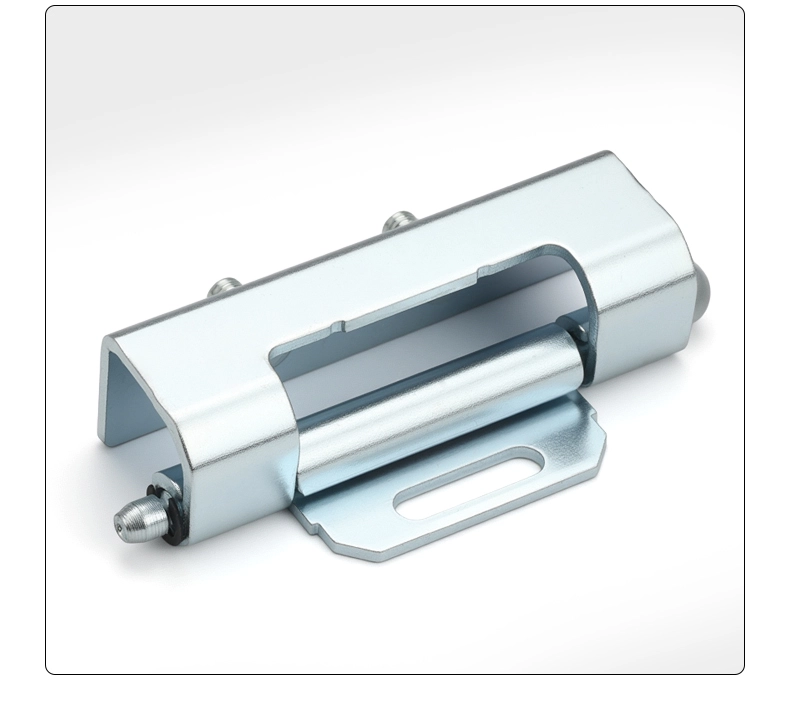

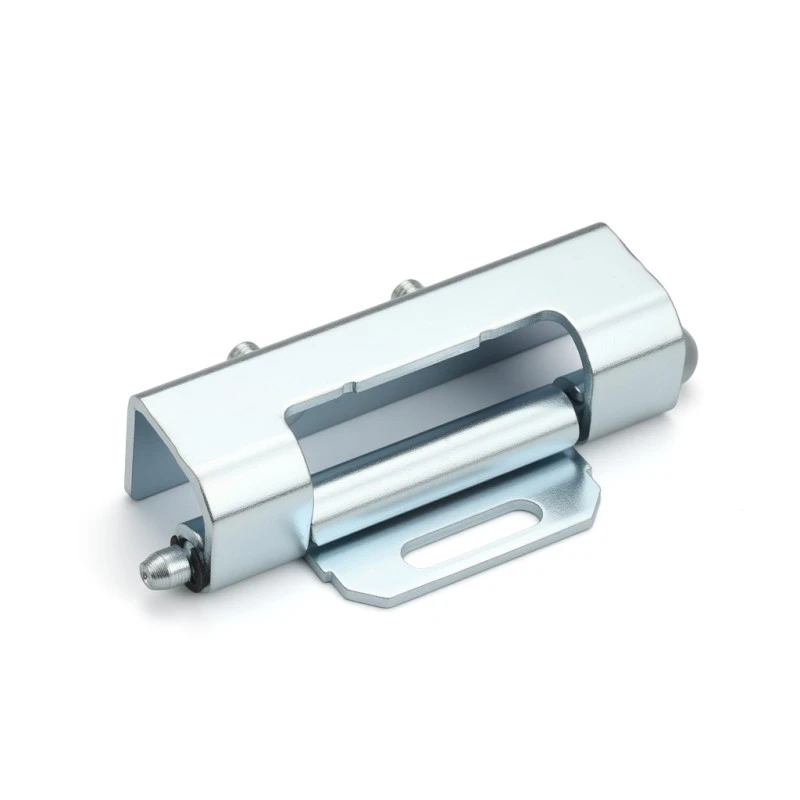

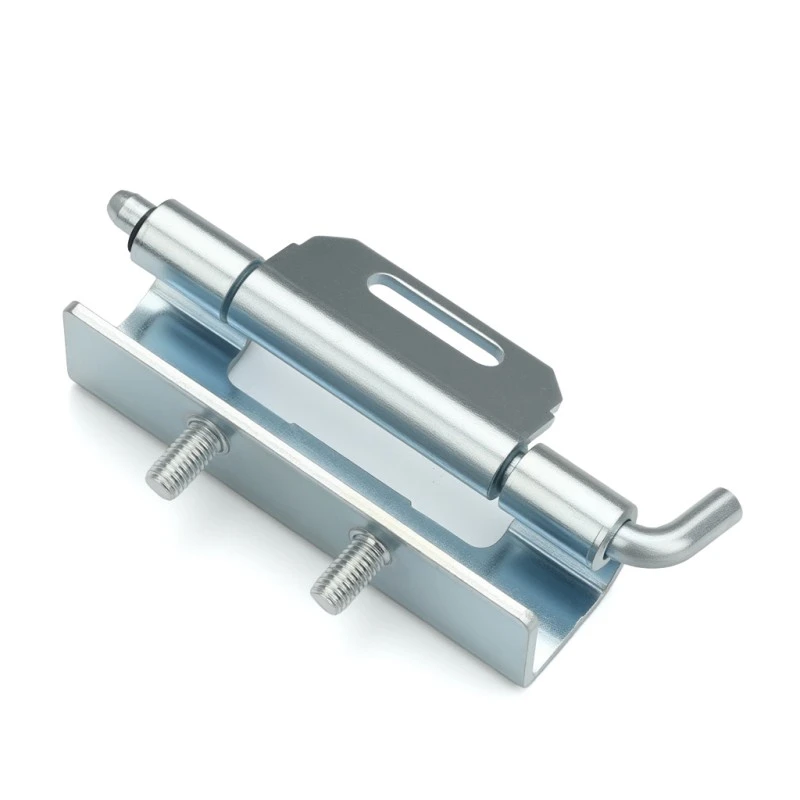

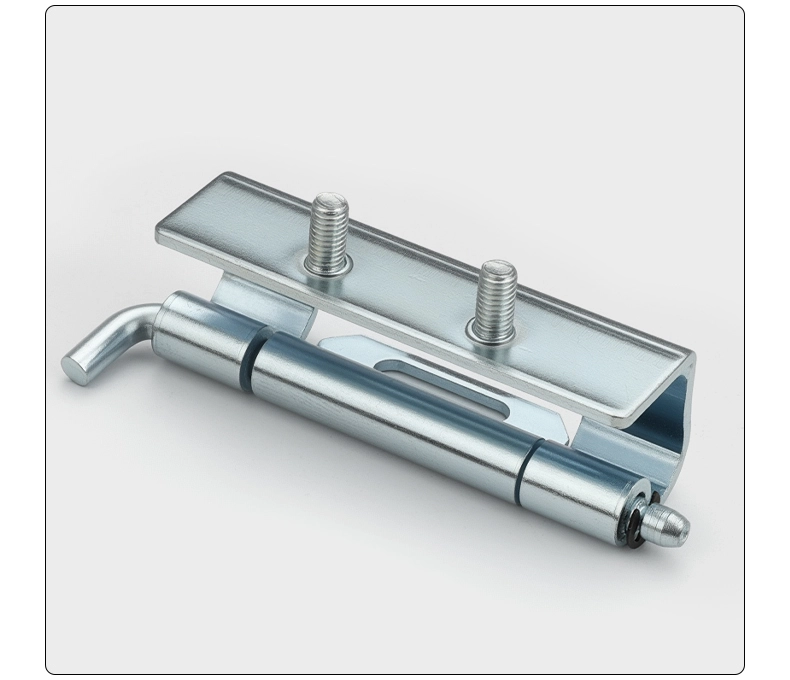

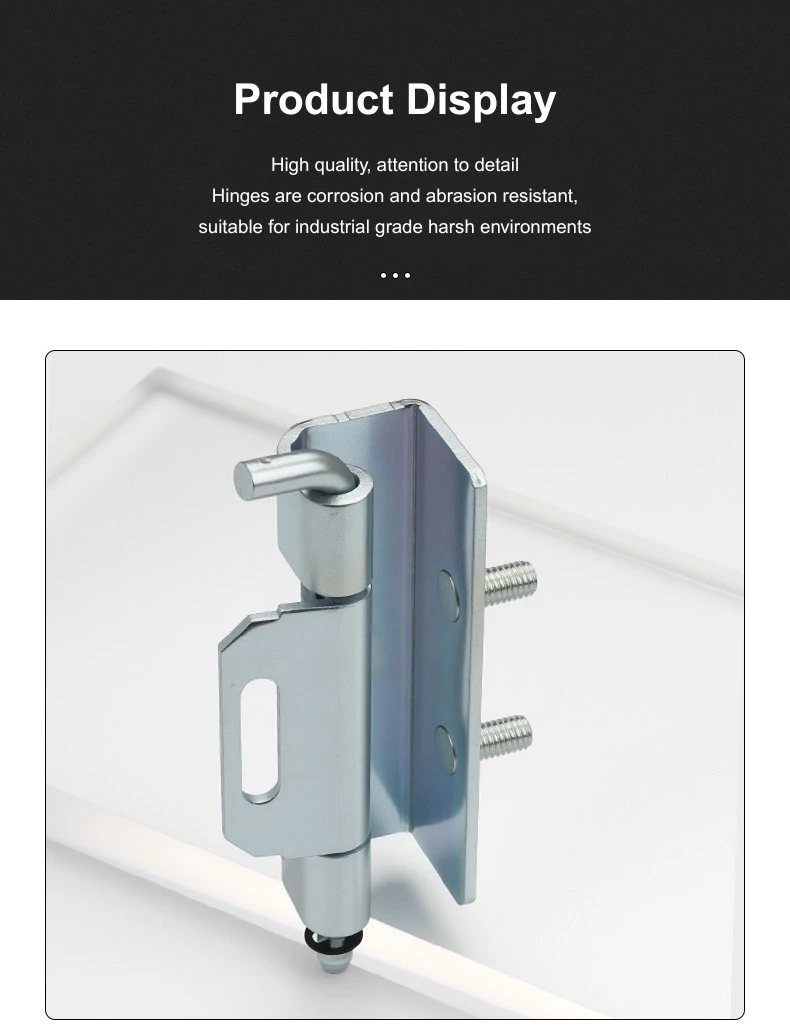

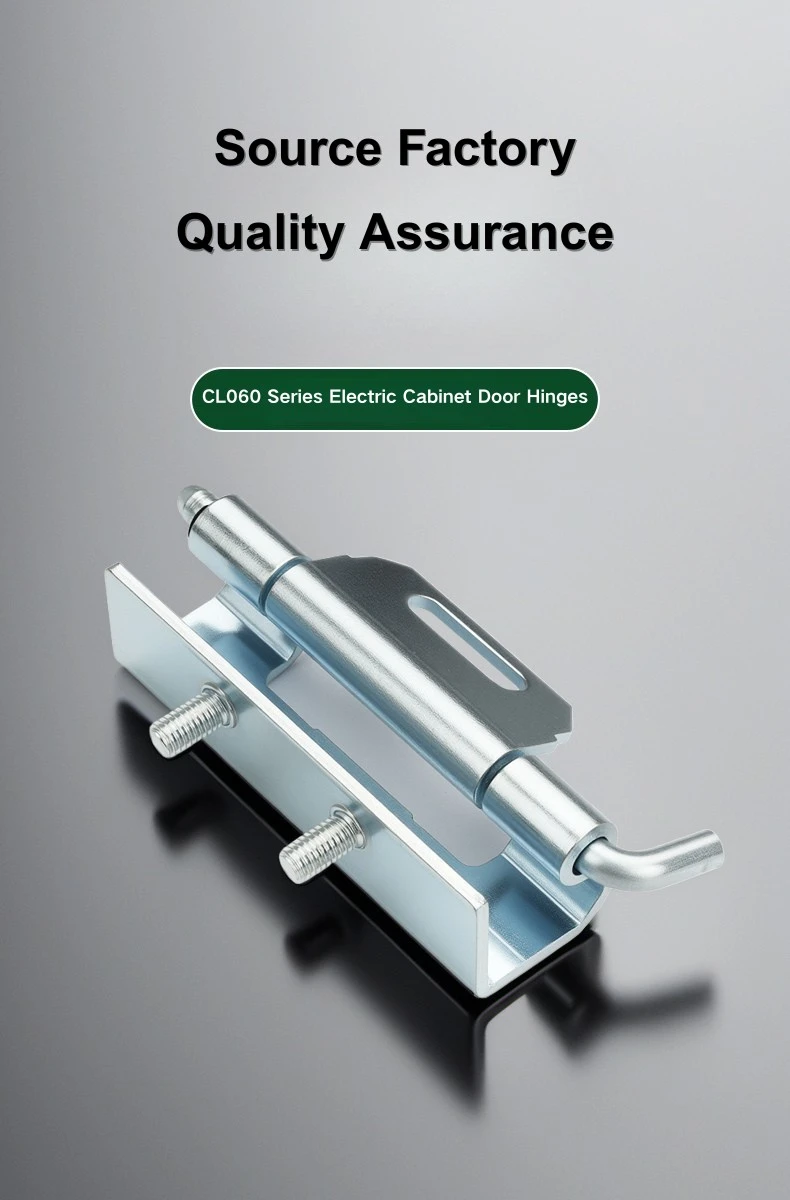

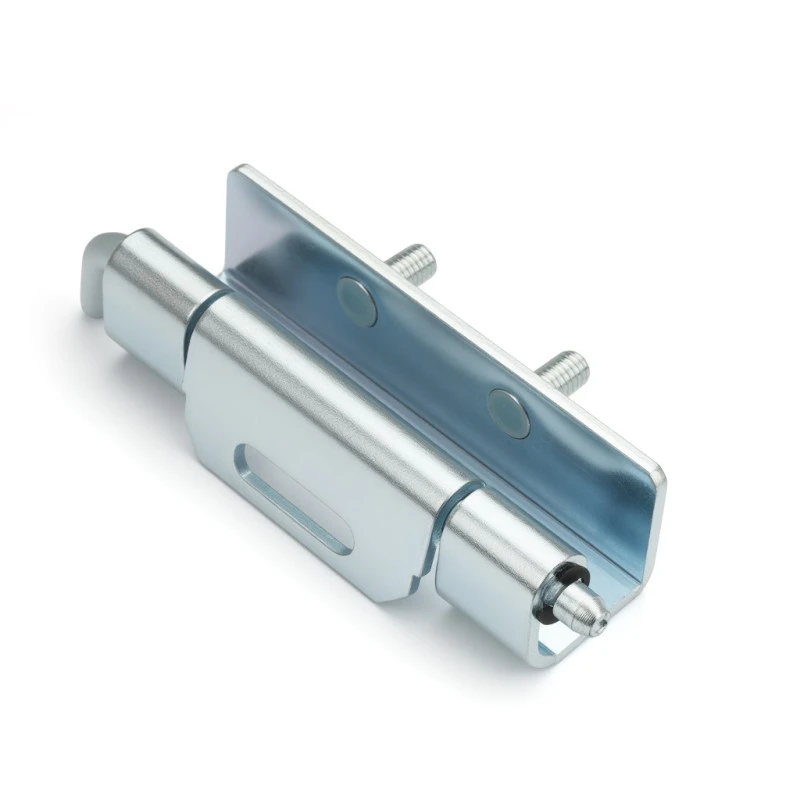

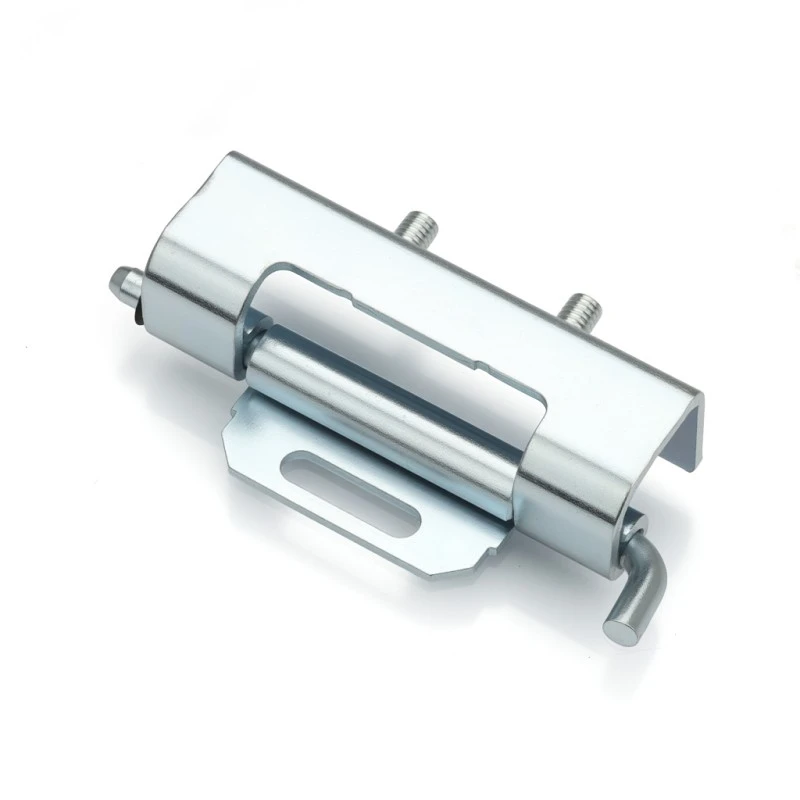

บานพับปกปิดพร้อมกระดุม

สำหรับใครก็ตามที่จัดหาบานพับตู้แบบถอดได้จาก Yitai Lock บานพับแบบปกปิดพร้อมกระดุม CL060 รองรับทั้งการเชื่อมและการติดตั้งน็อต และมีสกรูมาให้แล้ว ปีกยึดมีช่องขนาด 19.8 มม. เพื่อให้คุณปรับตำแหน่งได้อย่างละเอียดก่อนที่จะล็อค ซึ่งมีประโยชน์เมื่อคุณต้องการให้ประตูตั้งตรง ความยาวโดยรวมอยู่ที่ 86 มม. โดยมีตัวบานพับ 70 มม. และลำกล้อง Φ5 มม.

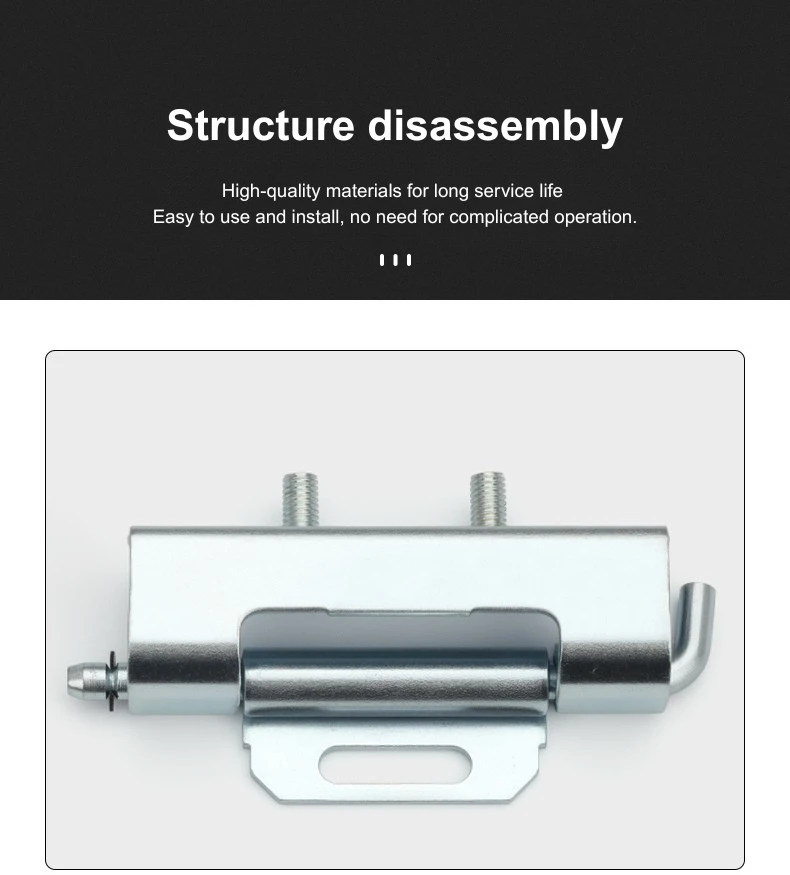

โครงสร้างและขนาด

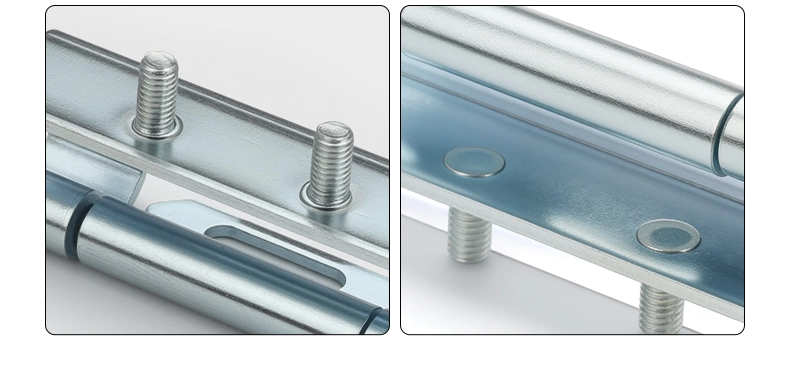

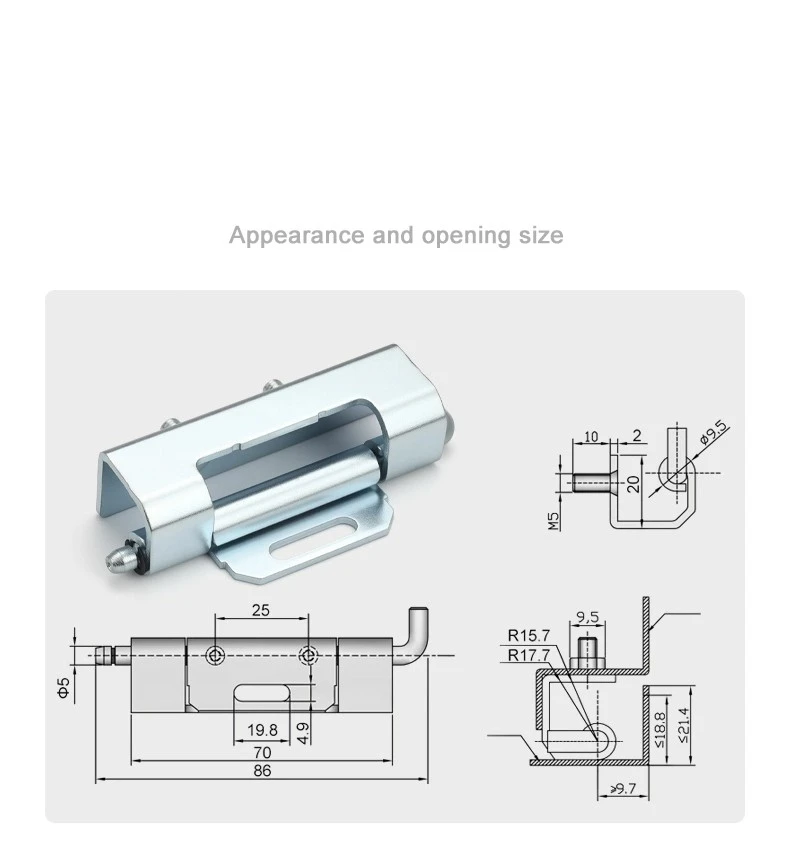

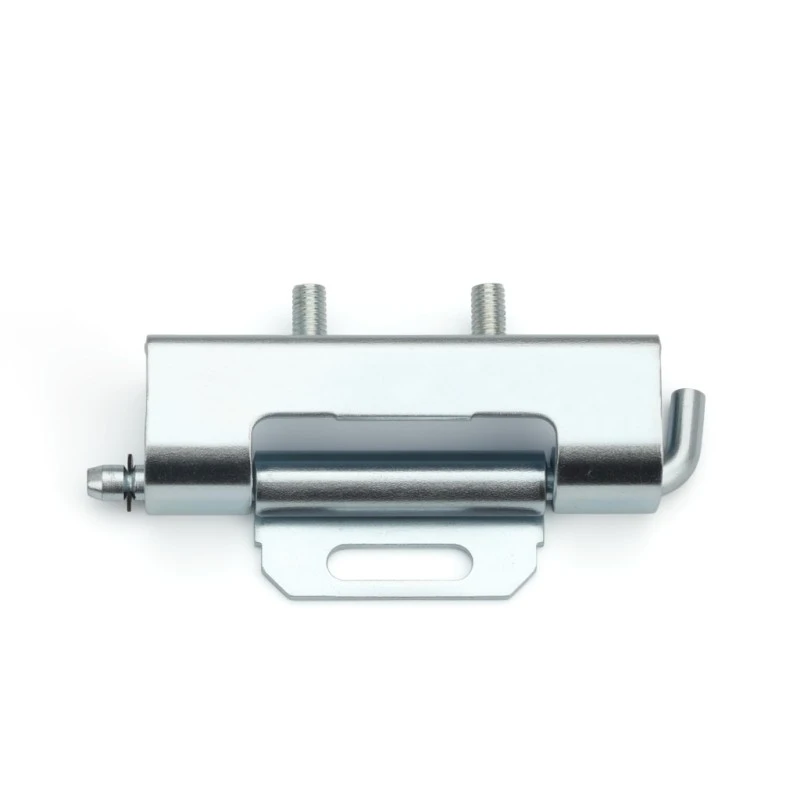

บานพับแบบซ่อนพร้อมปุ่มสตั๊ดมีความยาวโดยรวม 86 มม. โดยที่ตัวเครื่องหลักหนาถึง 70 มม. และปีกสำหรับติดตั้งครอบคลุมส่วนที่เหลือ ลำกล้องมีขนาด Φ5 มม. และแกนนั้นมีส่วนหัว Φ9.5 มม., เพลา 10 มม., บ่า 2 มม. และเกลียว M5 — ตรงไปตรงมาเพื่อยึดเข้ากับน็อตช่องเฟรม

เพื่อความเข้ากันได้ของเฟรม บานพับแบบซ่อนพร้อมกระดุมได้รับการออกแบบมาสำหรับช่องที่มีรัศมีภายใน R15.7 ถึง R17.7 มม. ความลึกของระยะห่างแผงประตู ≤18.8 มม. ระยะเอื้อมด้านข้าง ≤21.4 มม. และช่องเปิดของเฟรม >9.7 มม. ตัวบานพับกว้าง 22.6 มม. และปีกยึดกว้าง 25 มม. กะทัดรัดเพียงพอที่จะนั่งภายในกรอบได้อย่างสะอาดตาโดยไม่ยื่นออกมาเลยหน้าประตู

การติดตั้งและการติดตั้ง

บานพับแบบซ่อนพร้อมกระดุมเป็นแบบผสมผสานระหว่างการเชื่อมและการติดตั้งน็อต ปีกยึดจะถูกเชื่อมเข้ากับแผงประตูระหว่างการผลิต และปลายสตั๊ดยึดกับช่องเฟรมโดยใช้สกรู M5 ที่ให้มา ช่องขนาด 19.8 มม. บนปีกช่วยให้คุณมีพื้นที่ในการเปลี่ยนตำแหน่งบานพับก่อนที่จะขันทุกอย่างให้แน่น ซึ่งทำให้การวางตำแหน่งประตูยุ่งยากน้อยลงมากในระหว่างการประกอบ

เมื่อติดตั้งทั้งหมดเข้าที่แล้ว บานพับปกปิดพร้อมกระดุมยังคงช่วยให้ประตูหลุดออกมาได้เมื่อจำเป็น เพียงปลดหมุดออกจากช่องเฟรม จากนั้นประตูก็จะยกเป็นอิสระ ปีกแบบเชื่อมจะติดอยู่ที่แผงประตูอย่างถาวร ดังนั้นการถอดประตูออกจึงไม่ส่งผลต่อการติดตั้งบานพับเลย เป็นคุณสมบัติที่มีประโยชน์สำหรับตู้ที่ต้องถอดประตูออกเพื่อเดินสายไฟหรือเข้าถึงภายใน

สถานการณ์การใช้งาน

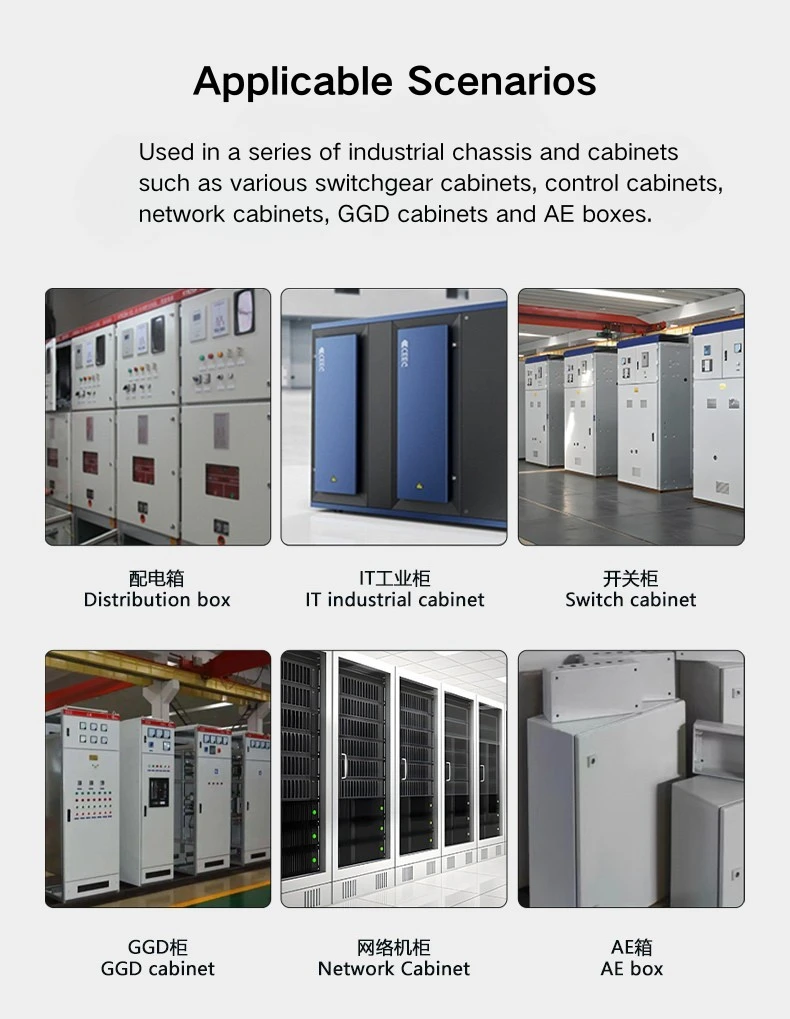

บานพับแบบซ่อนพร้อมกระดุมปรากฏบ่อยที่สุดบนประตูแผงจำหน่าย กล่องสวิตช์เกียร์ ประตูตู้เครือข่าย และตู้อุปกรณ์อุตสาหกรรมที่รักษาความสะอาดภายนอก เนื่องจากบานพับอยู่ภายในกรอบ เมื่อปิดประตูแล้ว คุณจะไม่เห็นอะไรเลยจากด้านนอก ไม่มีกระบอกยื่นออกมา หรือไม่มีปีกที่เปิดให้เห็น

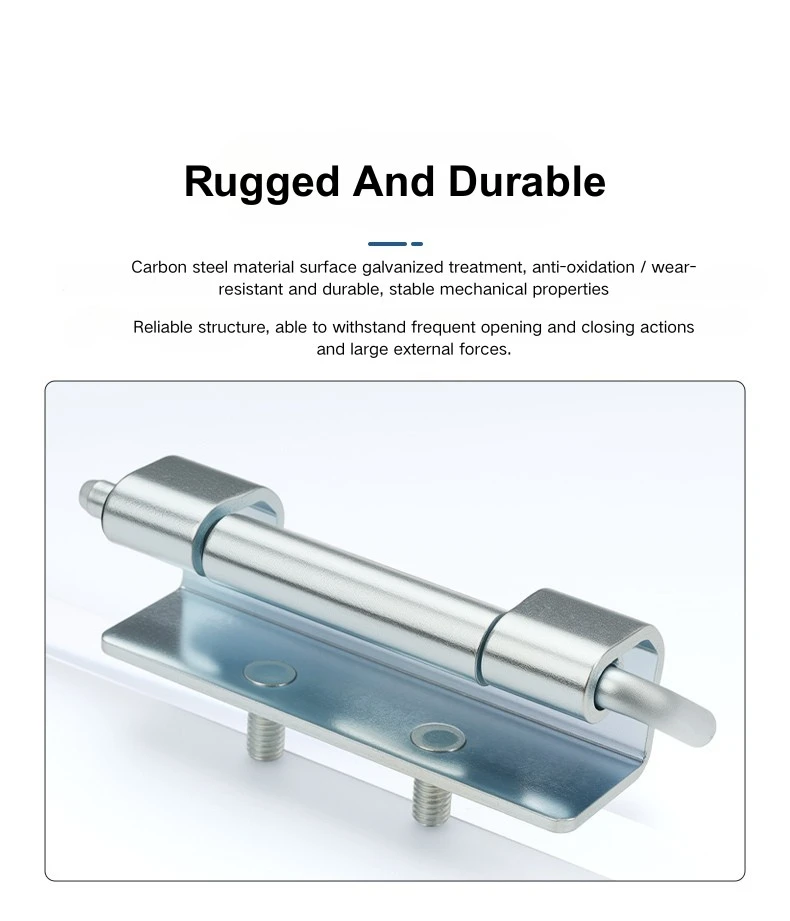

ด้านที่ถอดออกได้ของบานพับปกปิดพร้อมกระดุมยังมีประโยชน์สำหรับตู้ที่ประกอบในโรงงานและส่งไปยังไซต์งาน ประตูสามารถหลุดออกเพื่อขนย้ายและกลับเข้าไปใหม่ได้เมื่อตู้อยู่ในตำแหน่งแล้ว ผิวเคลือบด้วยเหล็กกล้าคาร์บอนกัลวาไนซ์เหมาะสำหรับสภาพแวดล้อมอุตสาหกรรมในร่มมาตรฐาน และบานพับขนาด 86 มม. เหมาะกับขนาดช่องเฟรมที่คุณมักพบในกล่องจำหน่ายและสวิตช์เกียร์

คำถามที่พบบ่อย

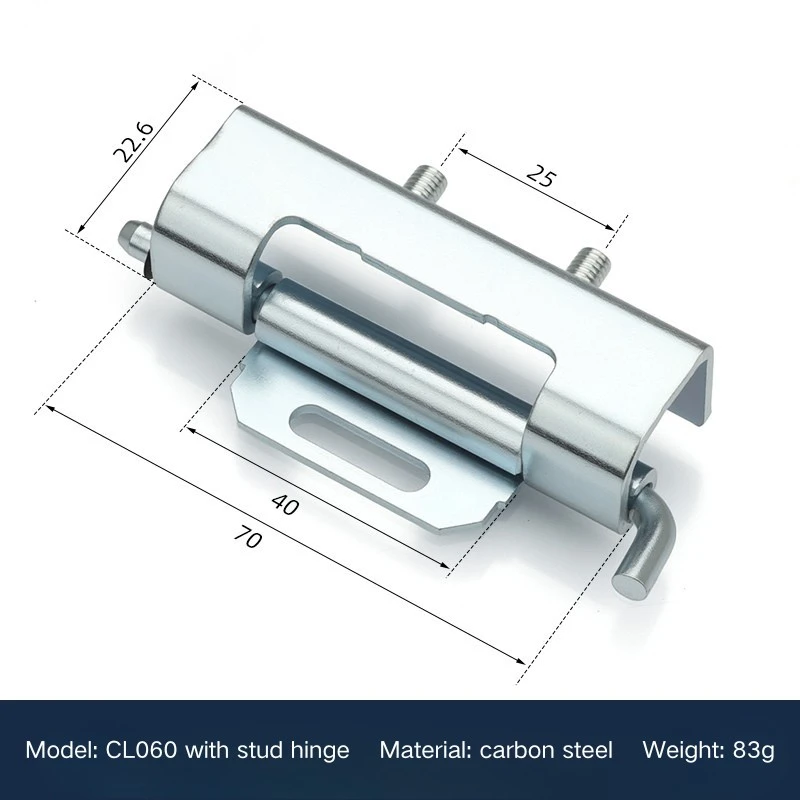

คำถามที่ 1: บานพับ CL060 มีขนาดโดยรวมเท่าไร

บานพับแบบซ่อน CL060 มีความยาวโดยรวม 86 มม. ความยาวตัวบานพับ 70 มม. และเส้นผ่านศูนย์กลางลำกล้อง Φ5 มม. ปีกยึดกว้าง 25 มม. และตัวบานพับกว้าง 22.6 มม. น้ำหนักรวม 83g.

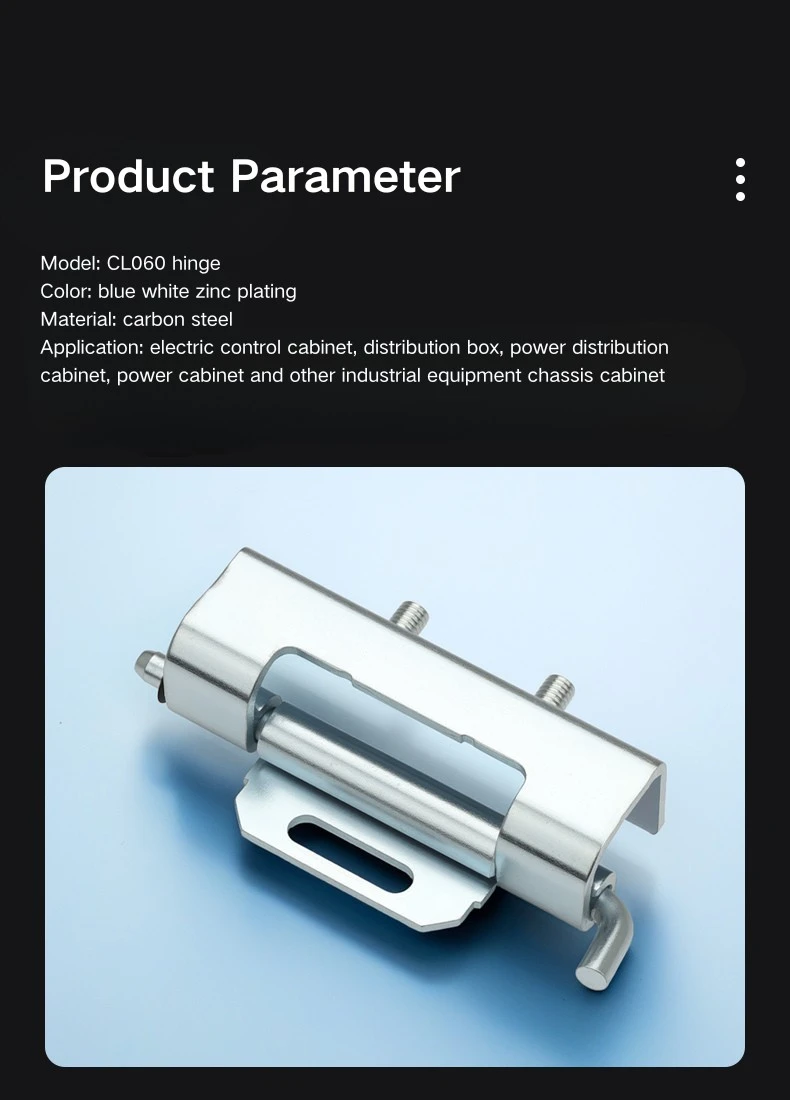

Q2: CL060 ทำจากวัสดุอะไร?

CL060 ทำจากเหล็กกล้าคาร์บอนเคลือบสังกะสี ปัจจุบันมีจำหน่ายในสเปคเดียวเท่านั้น

คำถามที่ 3: CL060 มีการติดตั้งอย่างไร

CL060 ใช้การผสมผสานระหว่างการเชื่อมและการติดตั้งน็อต ปีกยึดเชื่อมเข้ากับแผงประตู และหมุดยึดเข้ากับช่องเฟรมโดยใช้สกรู M5 ที่ให้มา รูยึดแบบ slotted ช่วยให้สามารถปรับตำแหน่งได้ก่อนที่จะทำการยึดขั้นสุดท้าย

Q4: ขนาดของสตั๊ดคืออะไร?

สตัดมีเส้นผ่านศูนย์กลางส่วนหัว Φ9.5 มม. ความยาวเพลา 10 มม. ไหล่ 2 มม. และเกลียว M5 ประกอบเข้ากับช่องเฟรมที่มีช่องเปิด >9.7 มม.

คำถามที่ 5: CL060 มีขนาดช่องเฟรมใดบ้าง

บานพับแบบซ่อน CL060 พอดีกับช่องเฟรมที่มีรัศมีภายใน R15.7 ถึง R17.7 มม. ระยะห่างความลึกของแผงประตูคือ ≤18.8 มม. และระยะเอื้อมด้านข้างทั้งหมดคือ ≤21.4 มม.

คำถามที่ 6: CL060 เหมาะกับตู้ประเภทใด

CL060 ใช้กับประตูแผงกระจายสินค้า ตู้สวิตช์เกียร์ ตู้เครือข่ายอุตสาหกรรม และประตูตู้อุปกรณ์เครื่องจักรกล ทุกที่ที่ต้องการใช้บานพับแบบซ่อนและถอดออกได้มากกว่าตัวเลือกแบบติดตั้งบนพื้นผิว
