บานพับแบบถอดได้ของแผงกระจายสินค้า

สำหรับผู้ที่จัดหาฮาร์ดแวร์ตู้ควบคุมจาก Yitai Lock ในปริมาณมาก บานพับแบบถอดได้ของแผงกระจายสินค้า CL250 ซีรีส์นั้นคุ้มค่าที่จะเปรียบเทียบระหว่างรุ่นต่างๆ ก่อนทำการสั่งซื้อ เนื่องจากการออกแบบโครงสร้างมีความสอดคล้องกัน แต่ขนาดจะแตกต่างกันไปในแต่ละรุ่น การออกแบบที่ถอดออกได้ทำให้สามารถยกประตูออกได้โดยไม่ต้องใช้เครื่องมือเมื่อติดตั้ง ซึ่งเป็นคุณสมบัติที่เป็นประโยชน์สำหรับสายการประกอบและการบำรุงรักษาภาคสนาม รองรับวิธีการติดตั้งทั้งแบบสกรูและแบบเชื่อม ดังนั้นบานพับจึงพอดีกับขั้นตอนการผลิตส่วนใหญ่โดยไม่ต้องดัดแปลง

ตัวเลือกรุ่นและขนาด

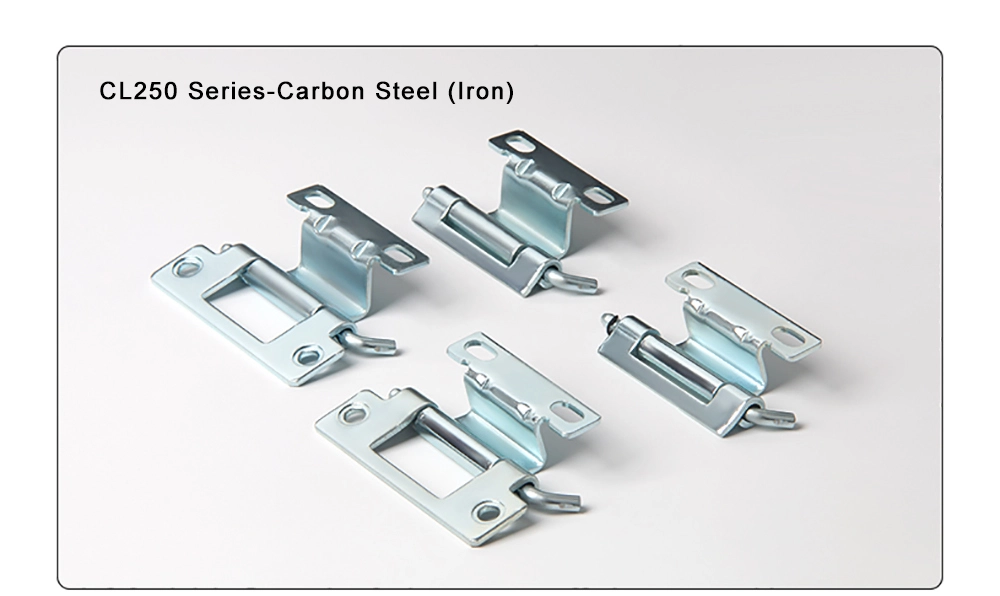

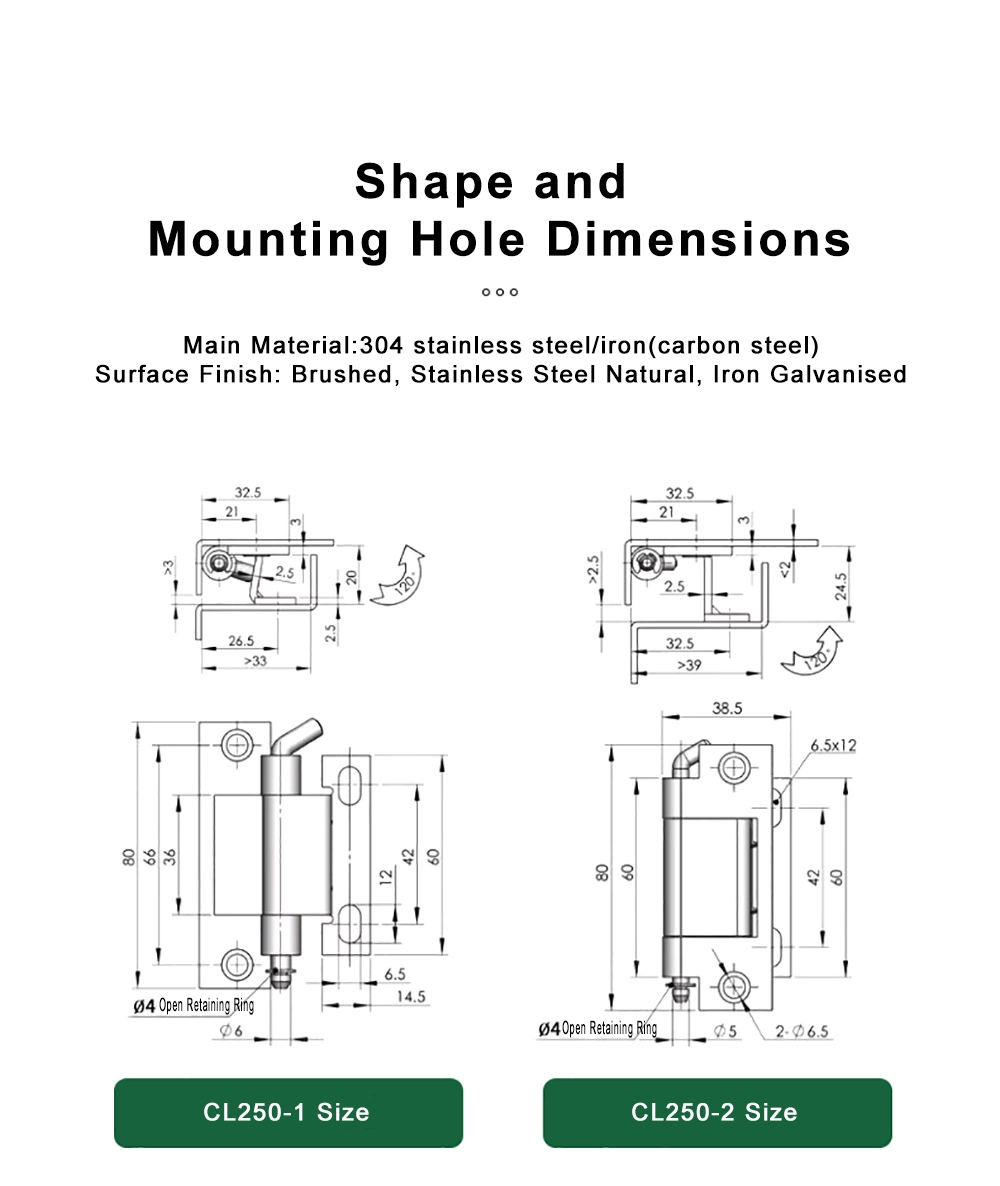

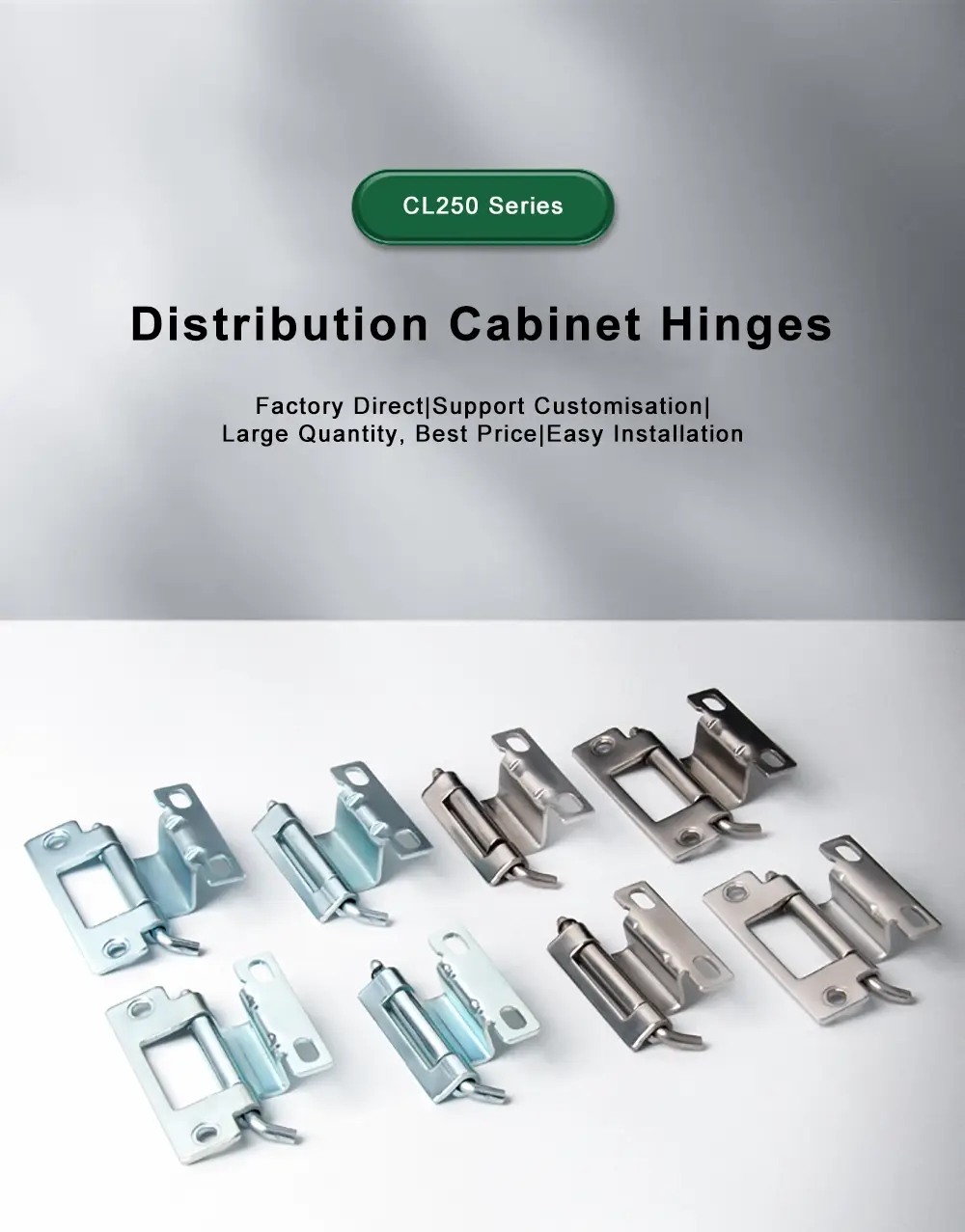

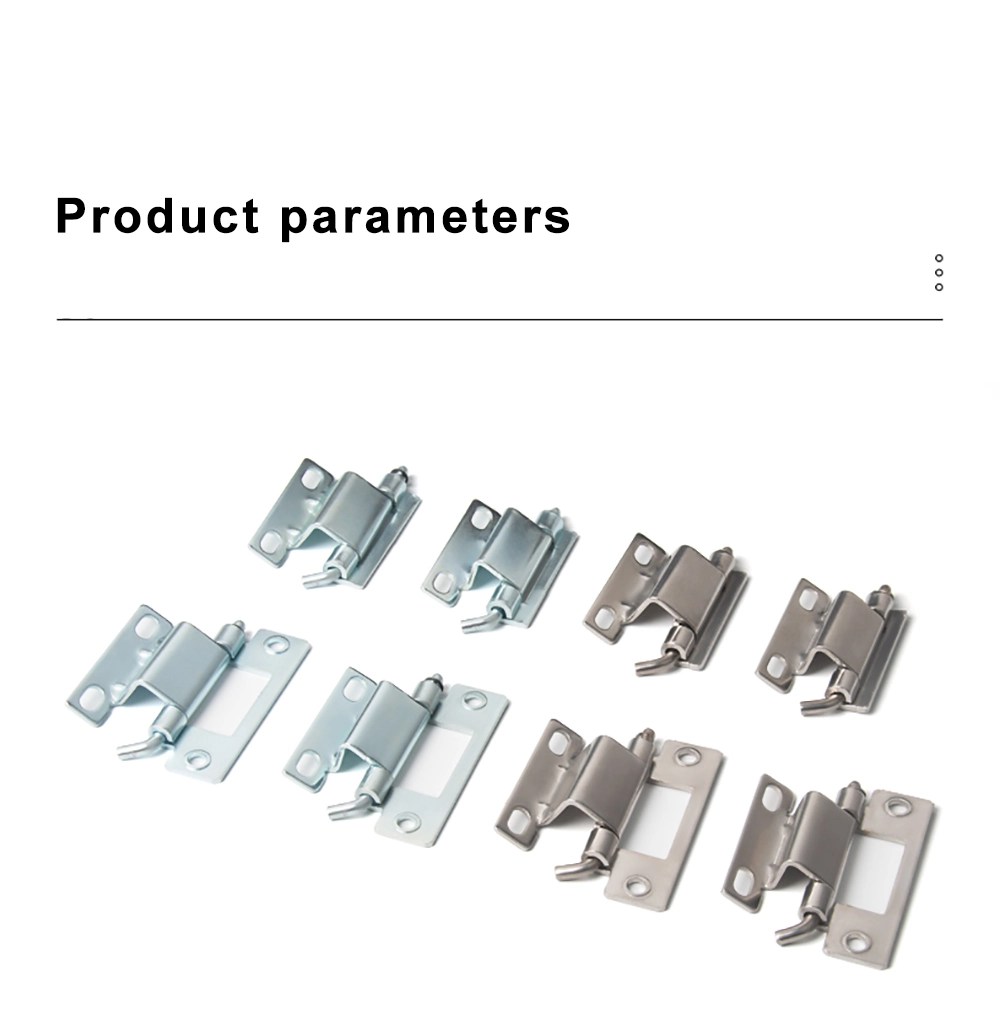

บานพับแบบถอดได้ของแผงกระจายสินค้า CL250 ซีรีส์ครอบคลุมสี่รุ่นที่มีโครงสร้างพื้นฐานเหมือนกันแต่มีขนาดแตกต่างกัน CL250-1 มีความสูงโดยรวม 80 มม. โดยมีตัวบานพับ 66 มม. ความลึกรวม 33 มม. และเส้นผ่านศูนย์กลางลำกล้อง Φ6 มม. CL250-2 มีความสูงโดยรวม 80 มม. ร่วมกัน และใช้ความยาวลำตัว 60 มม. ความลึก 39 มม. ขึ้นไป และลำกล้อง Φ5 มม. ที่มีรูยึด Φ6.5 มม. สองรูโดยเว้นระยะห่างกัน 6.5 × 12 มม.

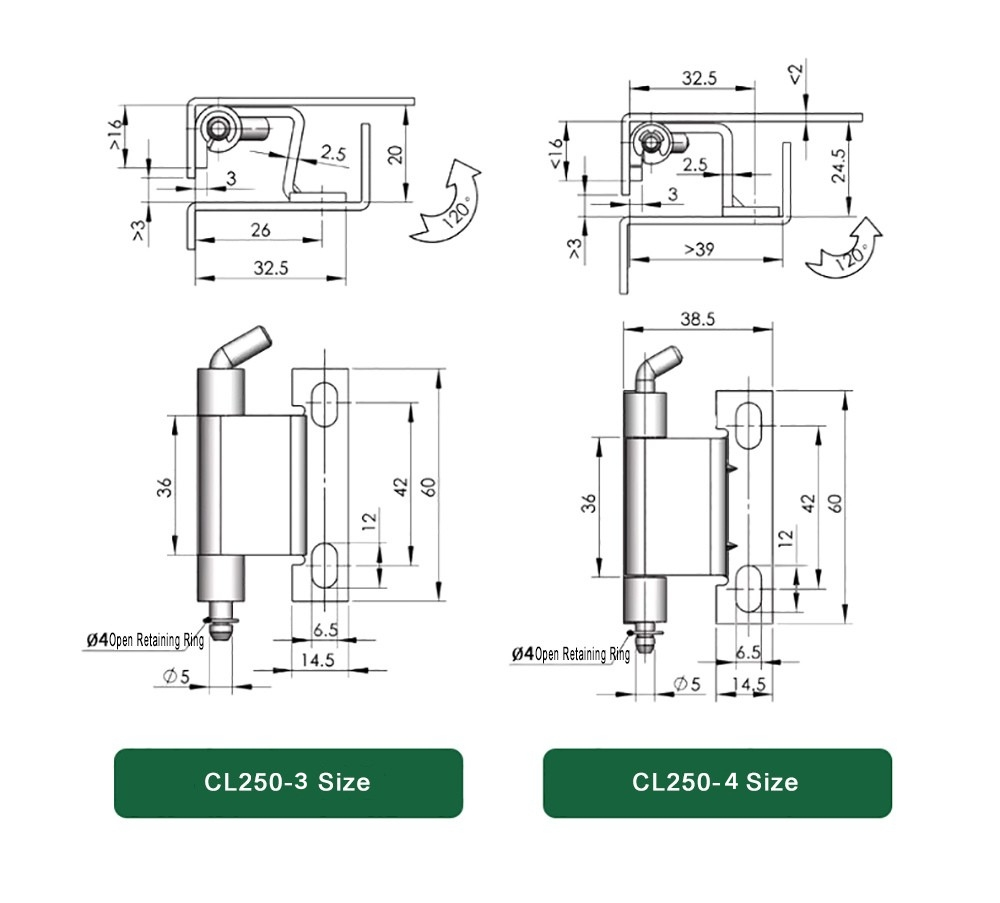

CL250-3 และ CL250-4 เป็นตัวเลือกที่มีขนาดกะทัดรัดกว่าในกลุ่มบานพับแบบถอดแผงกระจายสินค้าได้ ทั้งสองมีความสูงของตัวบานพับ 36 มม. และความสูงโดยรวม 60 มม. โดยมีความกว้างฐาน 14.5 มม. และลำกล้อง Φ5 มม. CL250-3 มีความลึก 32.5 มม. ในขณะที่ CL250-4 มีความลึก 38.5 มม. ทั้งสี่รุ่นใช้แหวนล็อคแบบเปิด Φ4 เพื่อยึดหมุดให้เข้าที่

ประเภทก้านและมุมเปิด

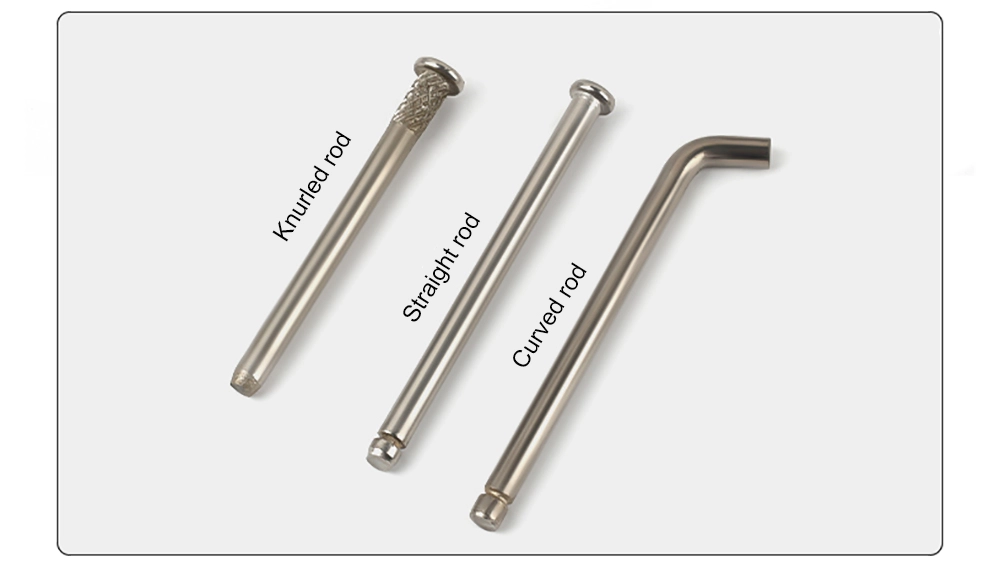

รายละเอียดที่เป็นประโยชน์อย่างหนึ่งของบานพับแบบถอดแผงกระจายสินค้าได้คือตัวเลือกก้านสามประเภท: แบบมีลาย แบบตรง และแบบโค้ง ก้านขึ้นลายเพิ่มพื้นผิวการยึดเกาะให้กับหมุด ซึ่งช่วยต้านทานการคลายตัวจากการสั่นสะเทือน ก้านตรงเป็นตัวเลือกมาตรฐานและเหมาะกับการใช้งานในตู้ทั่วไปส่วนใหญ่ แท่งโค้งมีรูปทรงเพื่อให้ถอดหมุดออกด้วยมือได้ง่ายขึ้น ซึ่งมีประโยชน์เมื่อเข้าถึงบานพับบ่อยๆ หรือในพื้นที่แคบ

ก้านทุกประเภทบนบานพับแบบถอดได้ของแผงกระจายสินค้าทำงานร่วมกับแหวนล็อคแบบเปิด Φ4 แบบเดียวกับที่ใช้ล็อคหมุดเมื่อเข้าที่แล้ว มุมเปิดของซีรีส์ CL250 ทั้งหมดอยู่ที่ประมาณ 120° ซึ่งให้ระยะห่างเพียงพอสำหรับความต้องการในการเข้าถึงประตูตู้ส่วนใหญ่ โดยไม่ต้องแกว่งเต็มที่ 180°

การติดตั้งและการติดตั้ง

บานพับแบบถอดได้ของแผงกระจายสินค้ารองรับวิธีการติดตั้งสองวิธี — การติดตั้งด้วยสกรูและการเชื่อม — ซึ่งหมายความว่าสามารถใช้ได้ทั้งในกรอบโลหะแผ่นที่ประดิษฐ์ขึ้นและชุดประกอบตู้ที่ต่อด้วยสลักเกลียว สำหรับการติดตั้งสกรู CL250-1 ใช้ช่องเดี่ยว Φ6.5 มม. ในขณะที่รุ่น CL250-2 และ CL250-3/4 ใช้ช่องวงรีหรือรูคู่ที่ช่วยให้สามารถปรับตำแหน่งได้ระหว่างการติดตั้ง

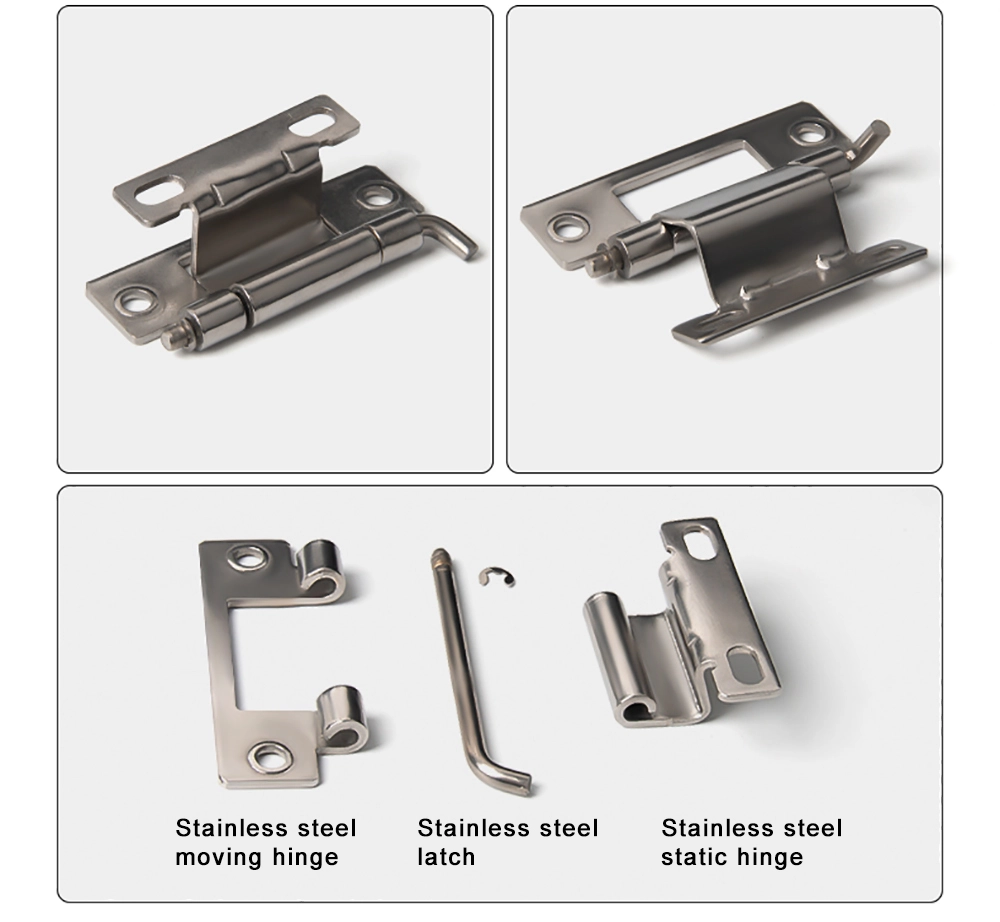

เมื่อติดตั้งแล้ว บานพับแบบถอดได้ของแผงกระจายสินค้าจะทำให้สามารถถอดบานประตูออกได้โดยการดึงหมุด โดยไม่ต้องใช้เครื่องมือใดๆ ทำให้เหมาะสมอย่างยิ่งกับตู้ที่ต้องถอดประตูเป็นระยะเพื่อเข้าสายไฟหรือบำรุงรักษาภายใน แหวนยึดช่วยให้หมุดไม่หลุดระหว่างการใช้งานเป็นประจำ จึงไม่เสี่ยงที่ประตูจะหลุดออกโดยไม่คาดคิดระหว่างการทำงาน

สถานการณ์การใช้งาน

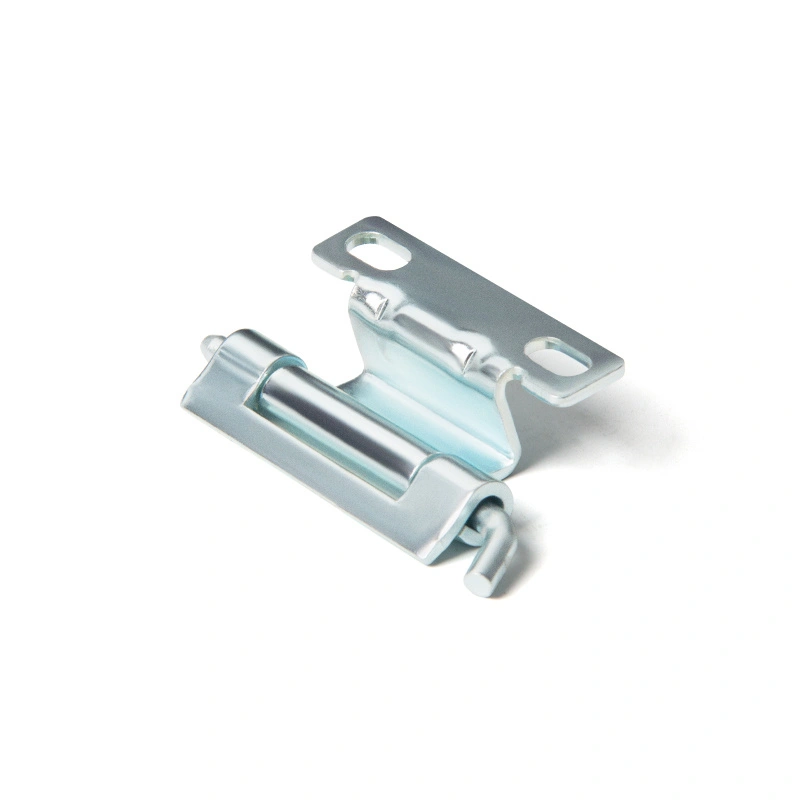

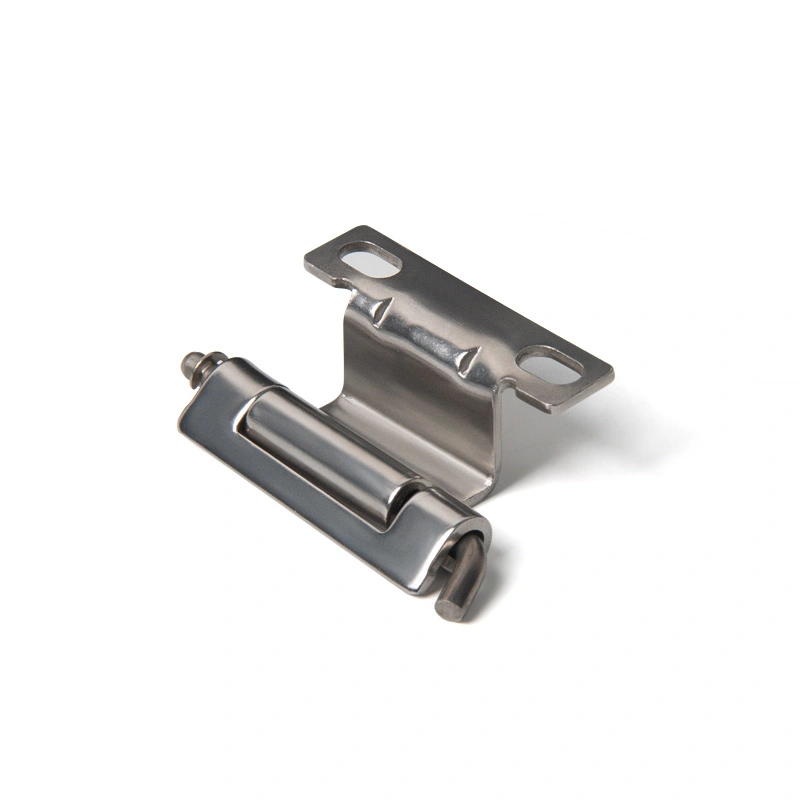

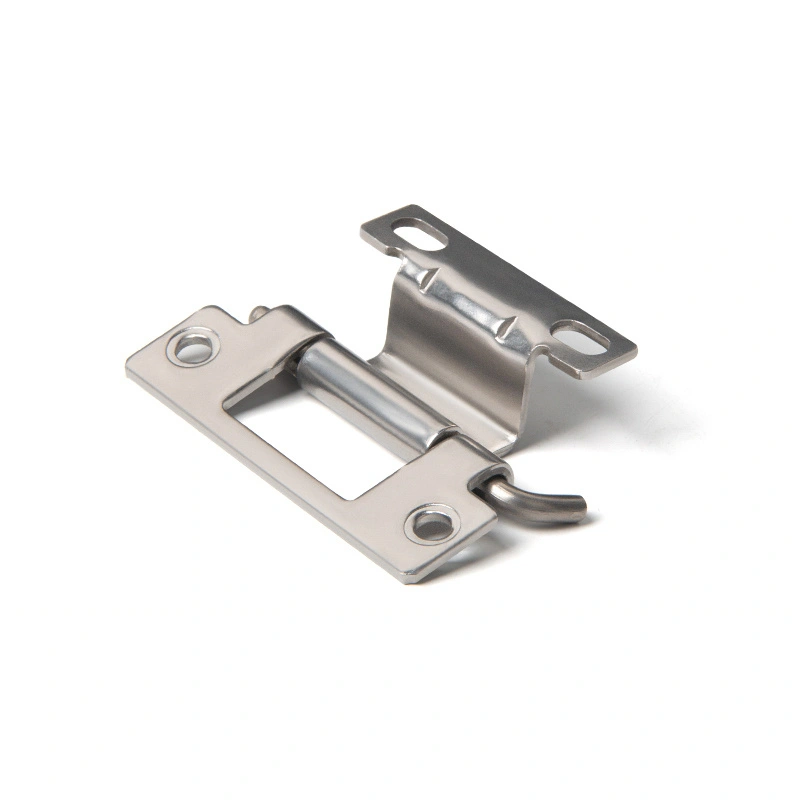

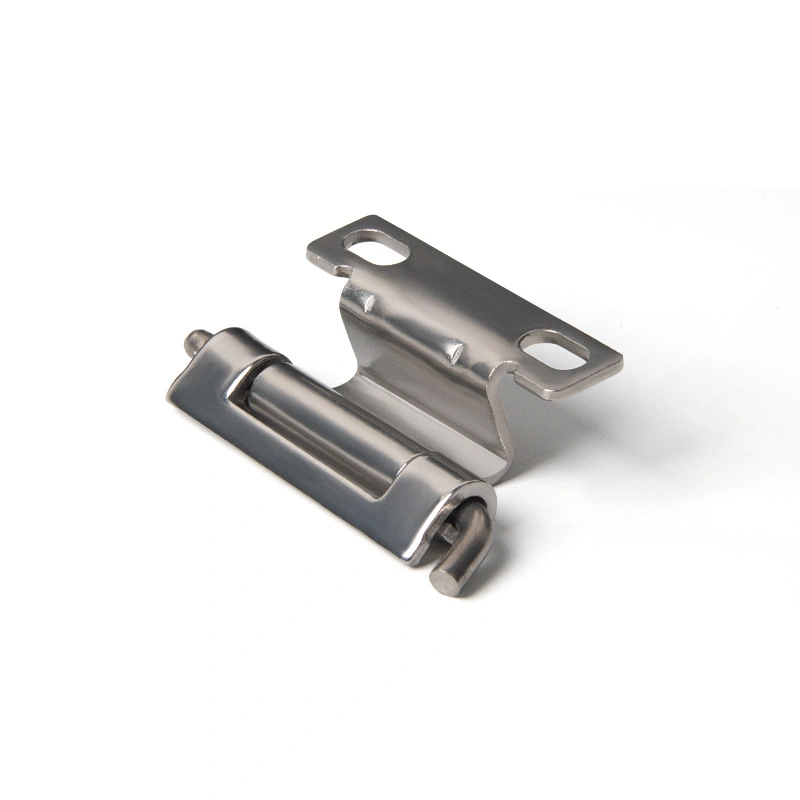

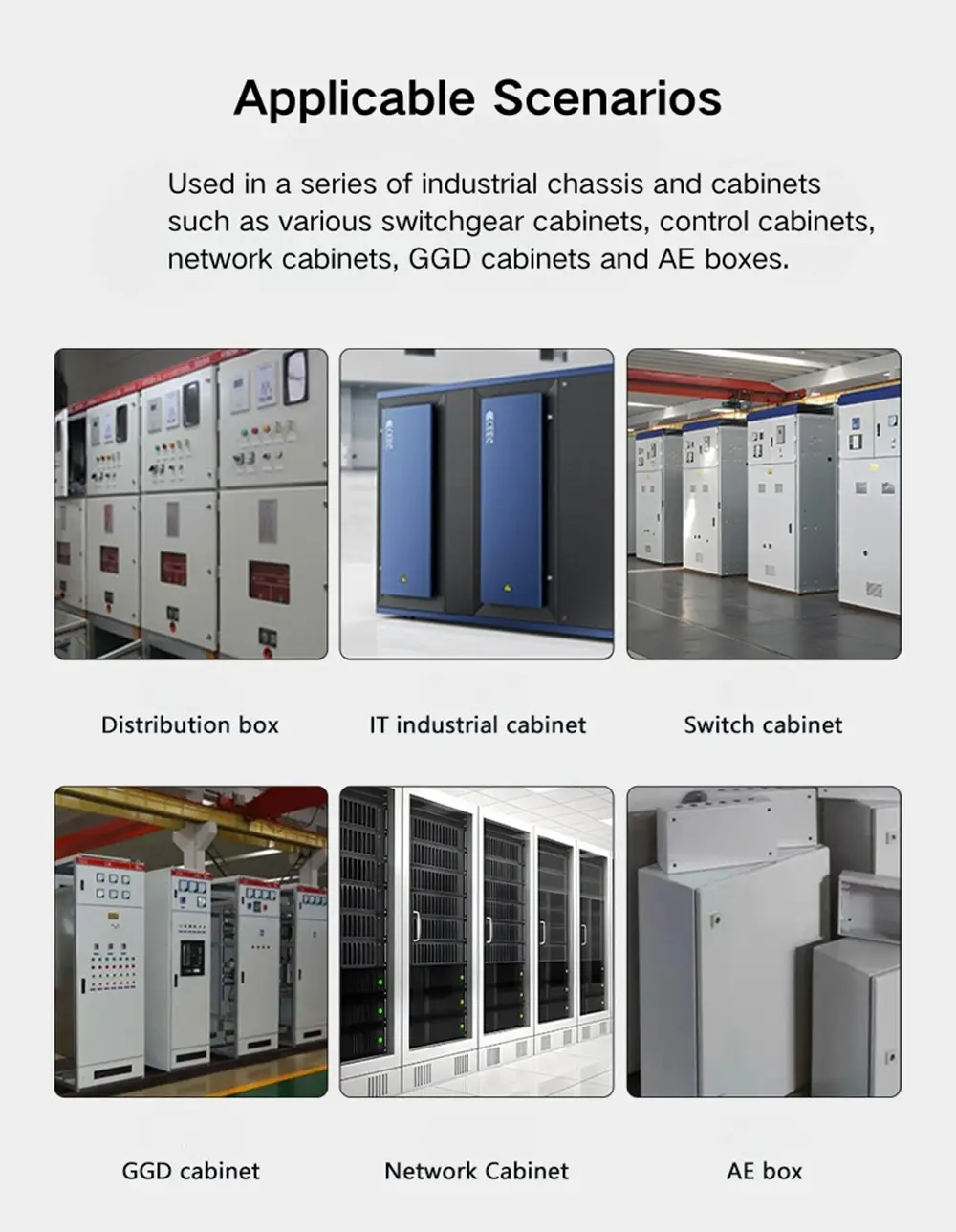

บานพับแบบถอดได้ของแผงกระจายสินค้าจะปรากฏบนกล่องกระจายสินค้า ประตูตู้ควบคุม และกล่องหุ้มอุปกรณ์อุตสาหกรรม ทุกที่ที่ประตูต้องหลุดออกมาอย่างหมดจดโดยไม่ต้องรื้อโครงออก มุมเปิด 120° เพียงพอสำหรับการเข้าถึงแผงภายในที่สะดวกสบายในการติดตั้งส่วนใหญ่ และเนื่องจากรองรับทั้งการติดตั้งด้วยสกรูและการเชื่อม จึงเหมาะกับการตั้งค่าการผลิตตู้ส่วนใหญ่โดยไม่ต้องปรับแต่งใดๆ ในด้านวัสดุ บานพับแบบถอดได้ของแผงจำหน่ายเหล็กคาร์บอนเคลือบสังกะสีคือตัวเลือกสำหรับตู้ในร่มมาตรฐานในสภาพแห้ง เวอร์ชันสแตนเลส 304 เป็นตัวเลือกที่ดีกว่าสำหรับสวิตช์เกียร์กลางแจ้ง การติดตั้งบริเวณชายฝั่ง หรือที่ใดก็ตามที่ตู้จะต้องรับมือกับความชื้นหรือการกัดกร่อนเมื่อเวลาผ่านไป เวอร์ชันสแตนเลส 304 เหมาะกว่าสำหรับสวิตช์เกียร์กลางแจ้ง การติดตั้งชายฝั่ง หรือการใช้งานใดๆ ที่ตู้สัมผัสกับความชื้นหรือสภาวะที่มีฤทธิ์กัดกร่อนเมื่อเวลาผ่านไป

คำถามที่พบบ่อย

คำถามที่ 1: CL250 series มีรุ่นใดบ้าง

ซีรี่ส์ CL250 มีสี่รุ่น: CL250-1, CL250-2, CL250-3 และ CL250-4 ทั้งหมดมีการออกแบบโครงสร้างและมุมเปิดเหมือนกัน — ความแตกต่างอยู่ที่ขนาดและการกำหนดค่ารูยึด เลือกตามขนาดแผงประตูและข้อกำหนดในการรับน้ำหนักของคุณ

คำถามที่ 2: มุมเปิดของบานพับ CL250 คือเท่าใด

CL250 ทั้งสี่รุ่นเปิดได้ประมาณ 120° ซึ่งมีความสอดคล้องกันทั่วทั้งซีรีส์โดยไม่คำนึงถึงขนาดรุ่นหรือวัสดุ

Q3: มีก้านประเภทใดบ้าง?

บานพับ CL250 มีให้เลือกใช้สามประเภท: แบบมีลาย แบบตรง และแบบโค้ง แท่งขึ้นลายต้านทานการคลายตัวภายใต้การสั่นสะเทือน แท่งตรงเป็นตัวเลือกมาตรฐาน แท่งโค้งทำให้การถอดหมุดออกง่ายขึ้นด้วยมือในการติดตั้งที่คับแคบหรือเข้าถึงบ่อย

คำถามที่ 4: เมื่อติดตั้งพินแล้ว จะมีการรักษาความปลอดภัยอย่างไร

CL250 ทุกรุ่นใช้แหวนล็อคแบบเปิด Φ4 เพื่อล็อคสลักบานพับให้เข้าที่ระหว่างการใช้งานปกติ สามารถถอดหมุดออกได้ด้วยมือเมื่อจำเป็นต้องถอดประตูโดยไม่ต้องใช้เครื่องมือ

คำถามที่ 5: รองรับวิธีการติดตั้งแบบใดบ้าง

บานพับ CL250 สามารถติดตั้งได้โดยการติดตั้งด้วยสกรูหรือการเชื่อม ขึ้นอยู่กับวิธีการผลิตตู้ของคุณ การกำหนดค่ารูยึดจะแตกต่างกันไปตามรุ่น — โปรดดูภาพวาดขนาดสำหรับขนาดช่องและรายละเอียดระยะห่าง

Q6: มีวัสดุอะไรบ้าง?

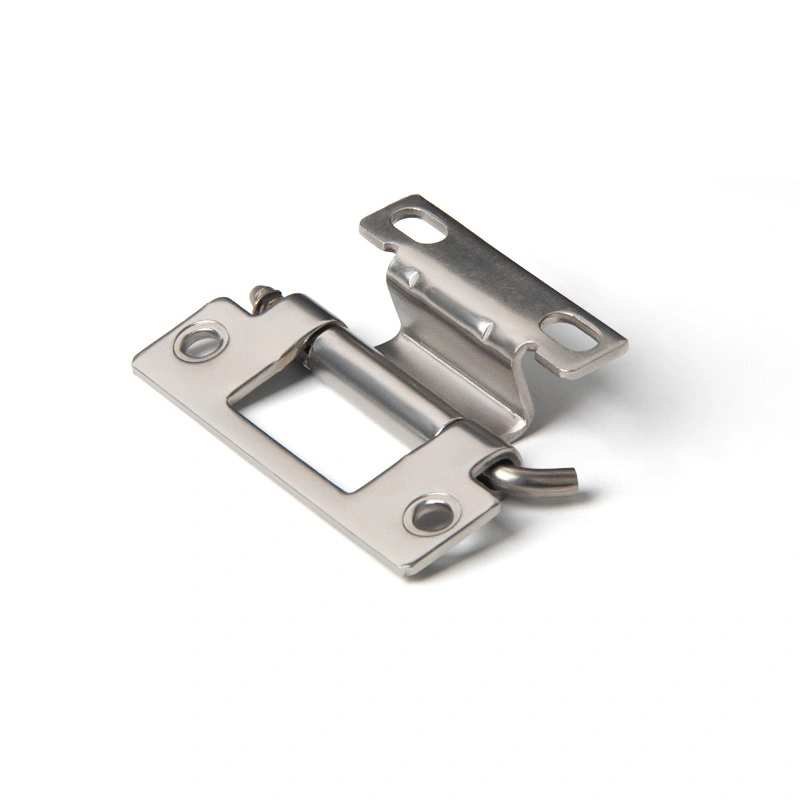

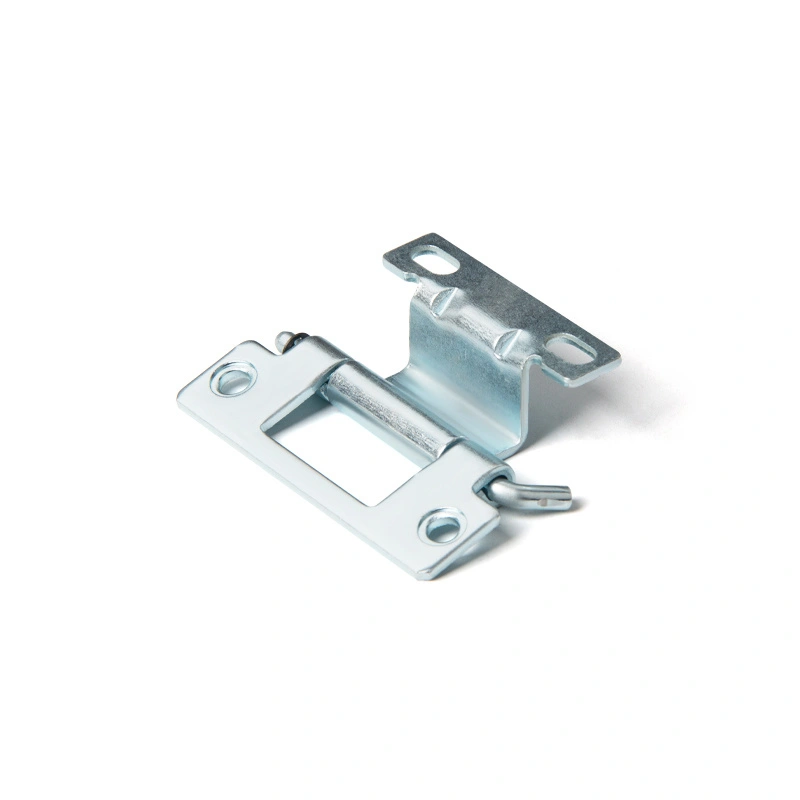

บานพับ CL250 มาในเหล็กคาร์บอนชุบสังกะสีและสแตนเลส 304 เหล็กกล้าคาร์บอนเหมาะกับสภาพแวดล้อมในร่มและแห้ง สแตนเลส 304 เป็นตัวเลือกที่เหมาะสมสำหรับตู้กลางแจ้ง พื้นที่ที่มีความชื้นสูง หรือสภาพแวดล้อมทางอุตสาหกรรมที่มีฤทธิ์กัดกร่อน
