บานพับสแตนเลสปกปิดมิดชิด

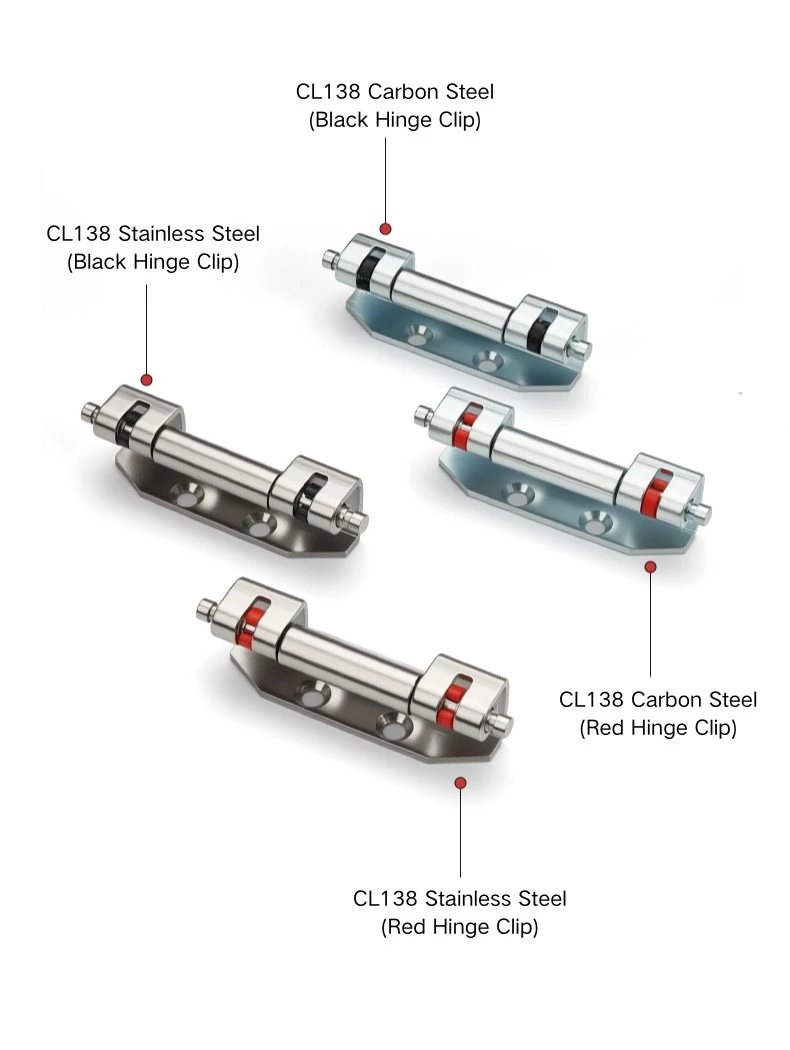

สำหรับบานพับตู้แบบปกปิดที่ขายส่งจาก Yitai Lock บานพับสแตนเลสแบบปกปิดทั้งหมด CL138 ครอบคลุมสี่รูปแบบสำหรับวัสดุสองประเภทและสีแคลมป์สองสี รุ่นสแตนเลสเป็นตัวเลือกตามธรรมชาติสำหรับตู้ในสภาพแวดล้อมที่ชื้นหรือกัดกร่อน ในขณะที่ตัวเลือกเหล็กคาร์บอนทำงานได้ดีสำหรับการสร้างตู้กระจายสินค้าในร่มมาตรฐาน สีของตัวหนีบ — สีดำหรือสีแดง — เป็นสีที่สร้างความแตกต่างด้านการมองเห็นมากกว่าการใช้งาน ดังนั้นการเลือกจึงขึ้นอยู่กับความชอบหรือการจับคู่ฮาร์ดแวร์ของตู้ที่มีอยู่

โครงสร้างและขนาด

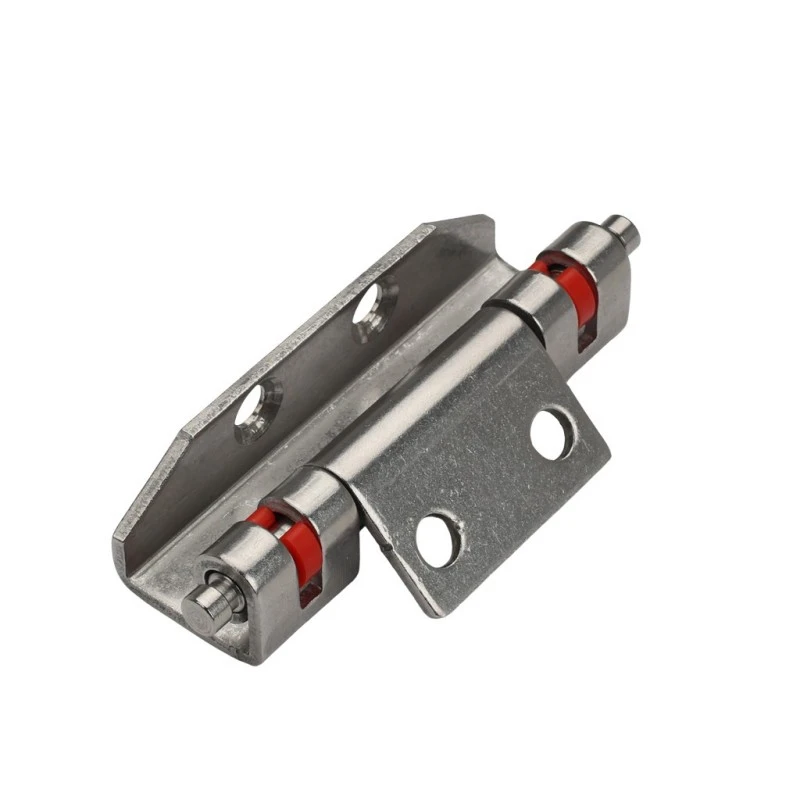

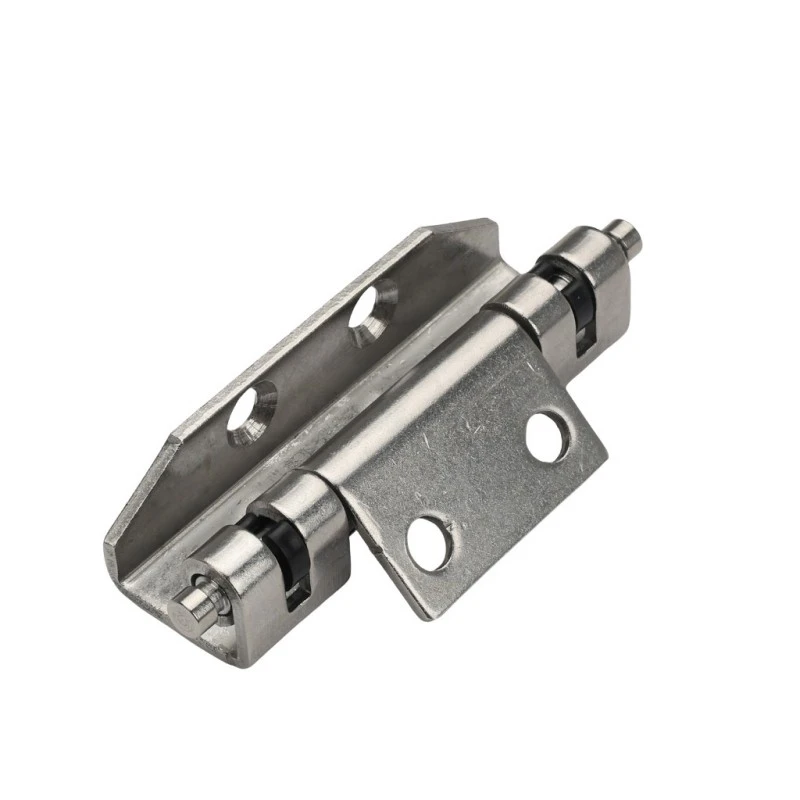

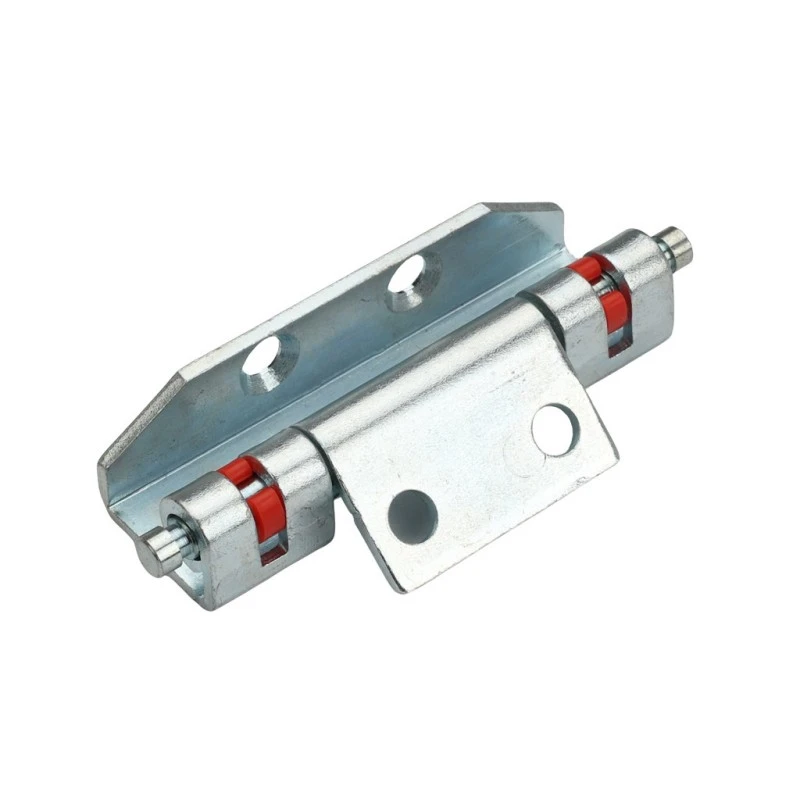

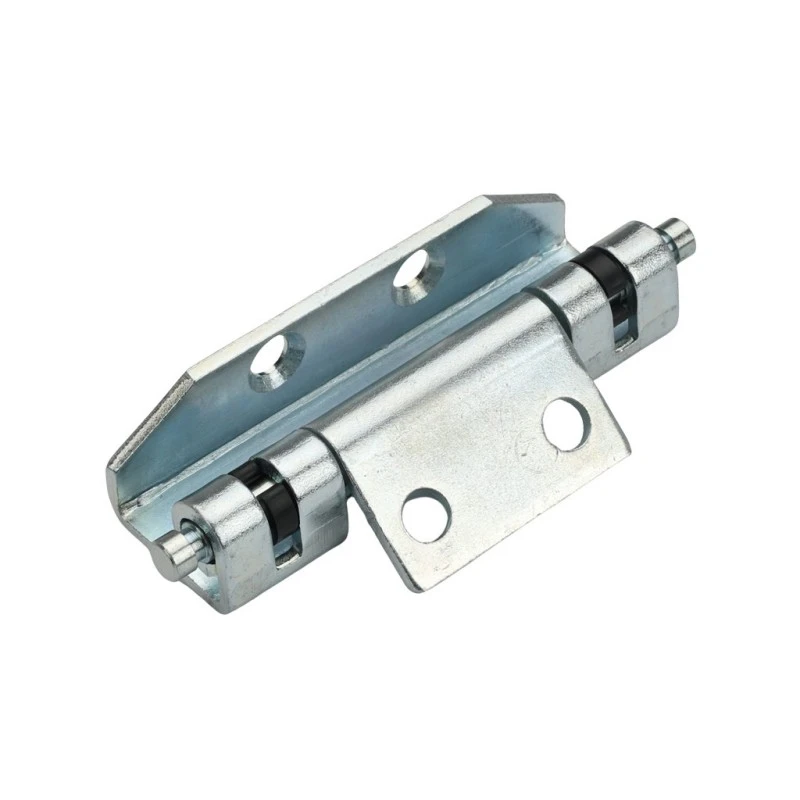

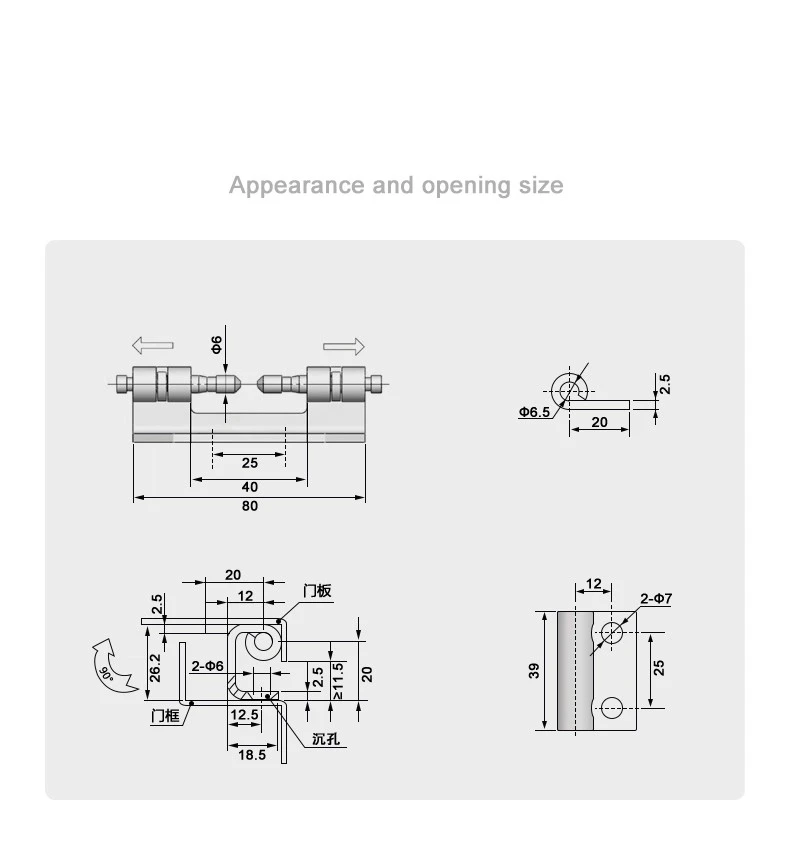

บานพับสเตนเลสสตีลปกปิดมิดชิดมีความยาวโดยรวม 80 มม. โดยตัวบานพับยาว 40 มม. และมีระยะห่างด้านใน 25 มม. ระหว่างปลายกระบอกทั้งสอง เส้นผ่านศูนย์กลางลำกล้องคือ Φ6 มม. และส่วนลำกล้องทั้งสองส่วนแต่ละส่วนยื่นออกจากลำตัวตรงกลาง ทำให้บานพับมีลักษณะเป็นดัมเบลที่มีลักษณะเฉพาะ ชุดแคลมป์จะอยู่ที่ปลายกระบอกปืนและเป็นสิ่งที่ยึดบานพับเข้ากับช่องกรอบประตู

แผ่นยึดของบานพับสเตนเลสสตีลปกปิดมิดชิดมีขนาดสูง 39 มม. และกว้าง 25 มม. โดยมีรูยึด Φ7 มม. สองรูโดยเว้นระยะห่างจากขอบ 12 มม. ด้านข้างของเฟรมแสดงความลึกรวม 18.5 มม. พร้อมฐาน 12.5 มม. รูลำกล้อง Φ6 มม. สองรู และช่องฝังเทเปอร์ ≥11.5 มม. แคลมป์พิน Φ6.5 มม. อยู่ในระยะ 2.5 มม. ของหน้าใบไม้ โดยมีความยาวหมั้น 20 มม.

การติดตั้งและการติดตั้ง

บานพับสเตนเลสสตีลปกปิดมิดชิดได้รับการติดตั้งโดยการเชื่อม — แผ่นยึดจะเชื่อมเข้ากับแผงประตู และตัวบานพับจะเชื่อมต่อกับช่องเฟรมระหว่างการประกอบ ช่องเปิด 90° หมายถึงการสวิงประตูเป็นมุมฉากจากหน้าตู้ ซึ่งครอบคลุมข้อกำหนดการเข้าถึงมาตรฐานสำหรับการกำหนดค่าตู้กระจายและตู้ควบคุมส่วนใหญ่

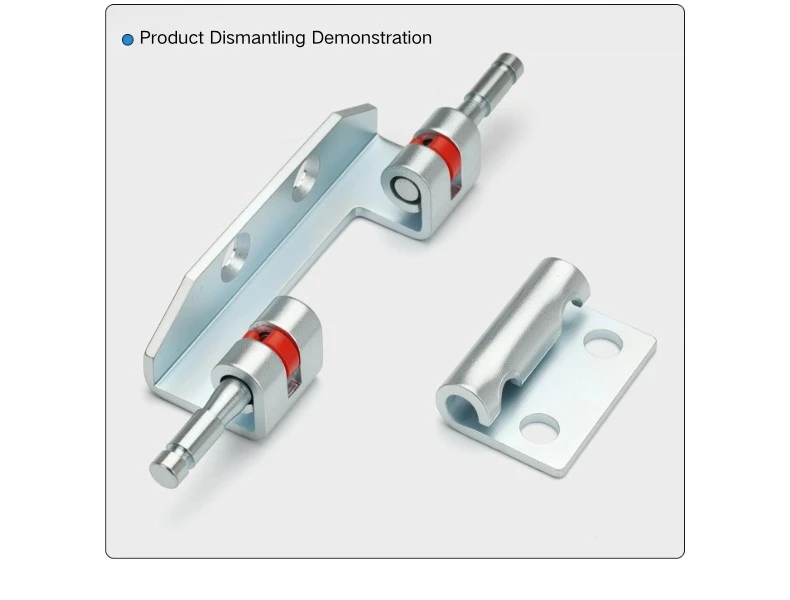

เมื่อเชื่อมเข้าไปแล้ว บานพับสเตนเลสสตีลปกปิดมิดชิดจะฝังอยู่ภายในโปรไฟล์เฟรม ดังนั้นกระบอกและชุดแคลมป์จึงถูกซ่อนจากด้านนอก กลไกการยึดที่ปลายกระบอกแต่ละข้างจะล็อคบานพับเข้ากับช่องเฟรมและสามารถปลดออกเพื่อถอดประตูได้เมื่อจำเป็น การเชื่อมต่อแบบซ่อนเร้นนี้ยังเป็นสิ่งที่ทำให้บานพับเข้ากันได้กับระบบโครงตู้ Rittal โดยที่รูปทรงของช่องเหมาะกับการติดตั้งบานพับแบบฝังประเภทนี้

ตัวเลือกวัสดุและแคลมป์

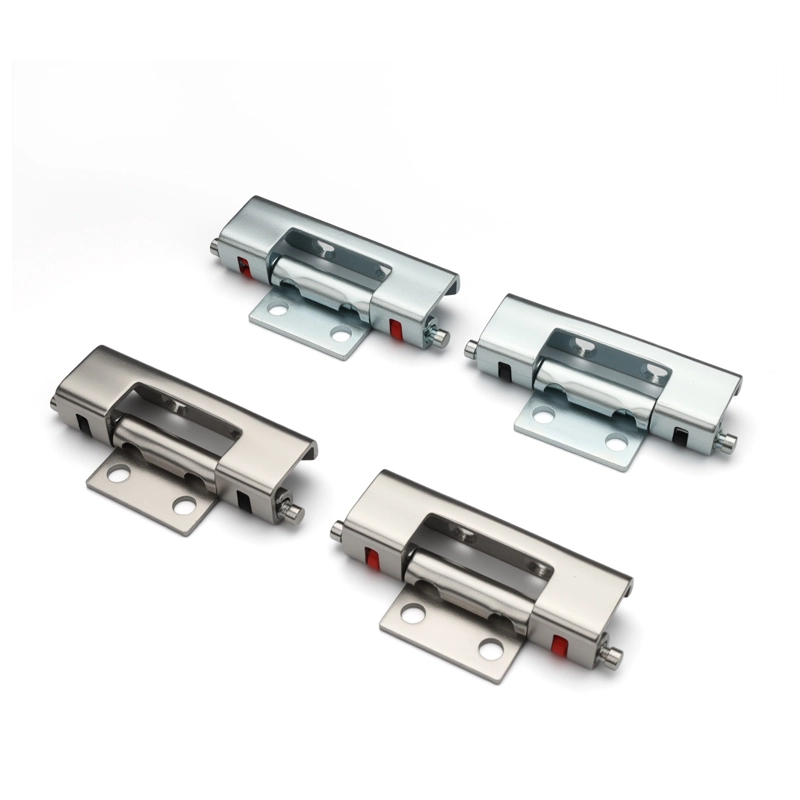

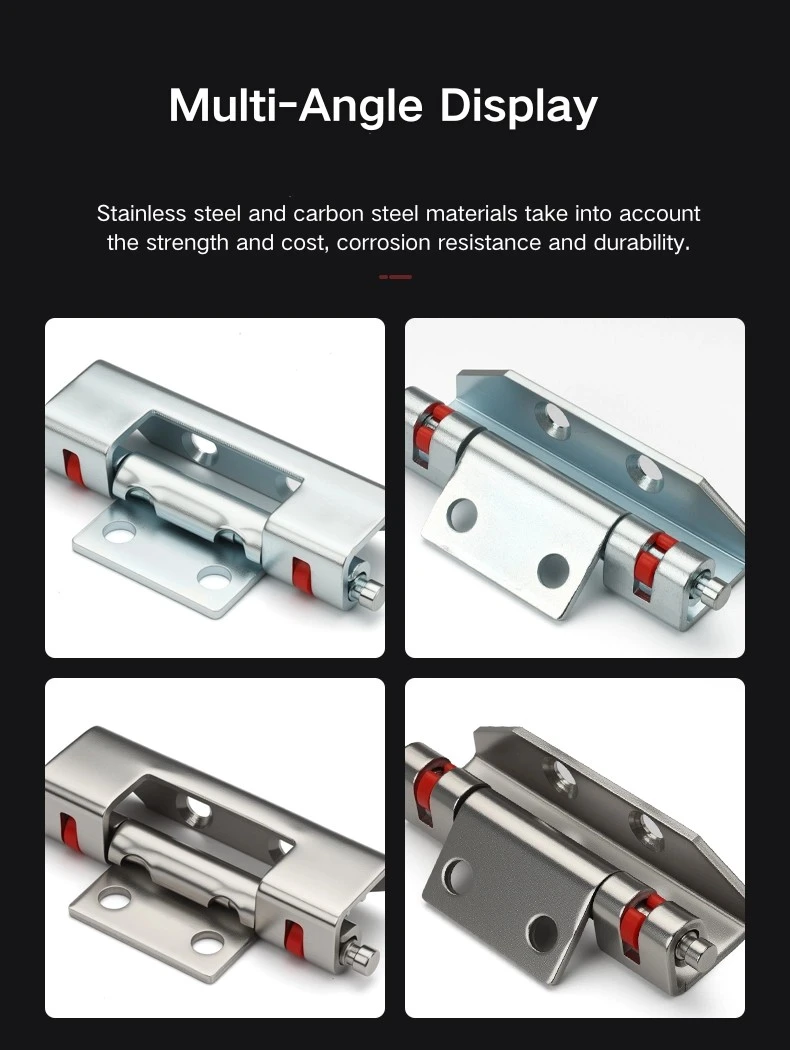

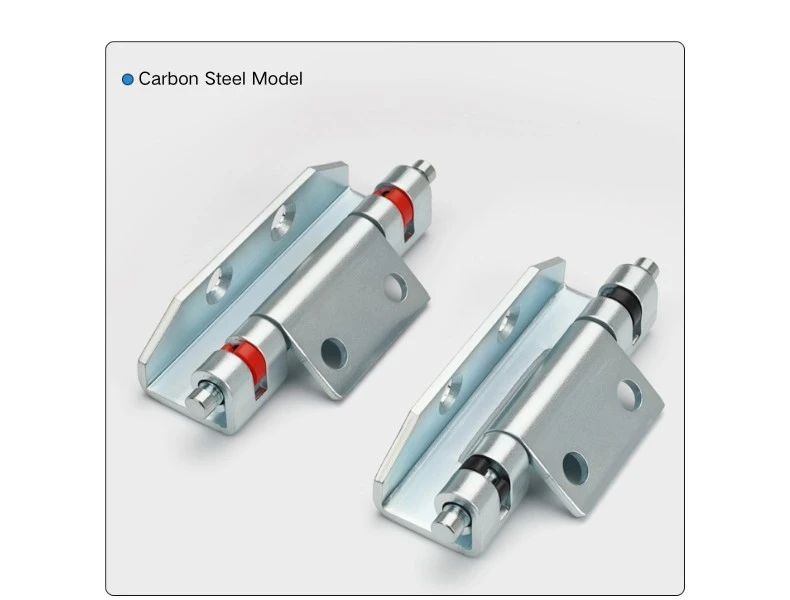

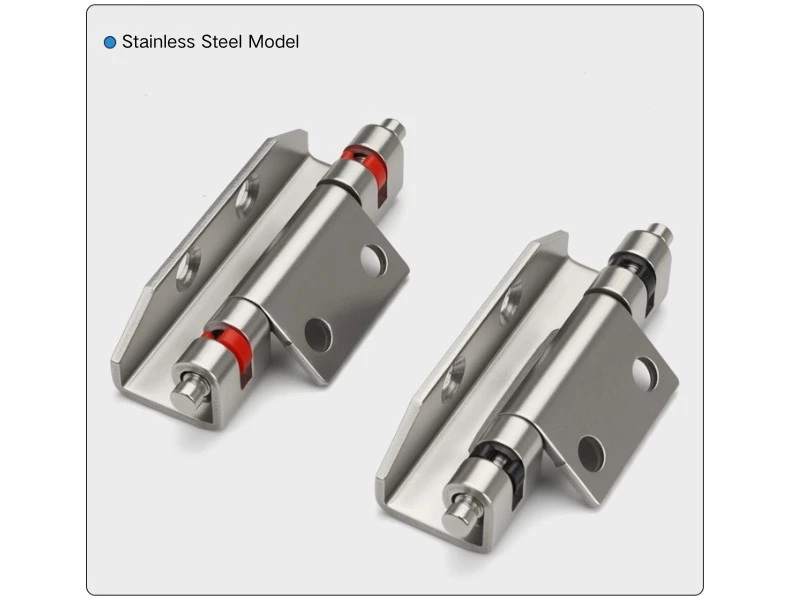

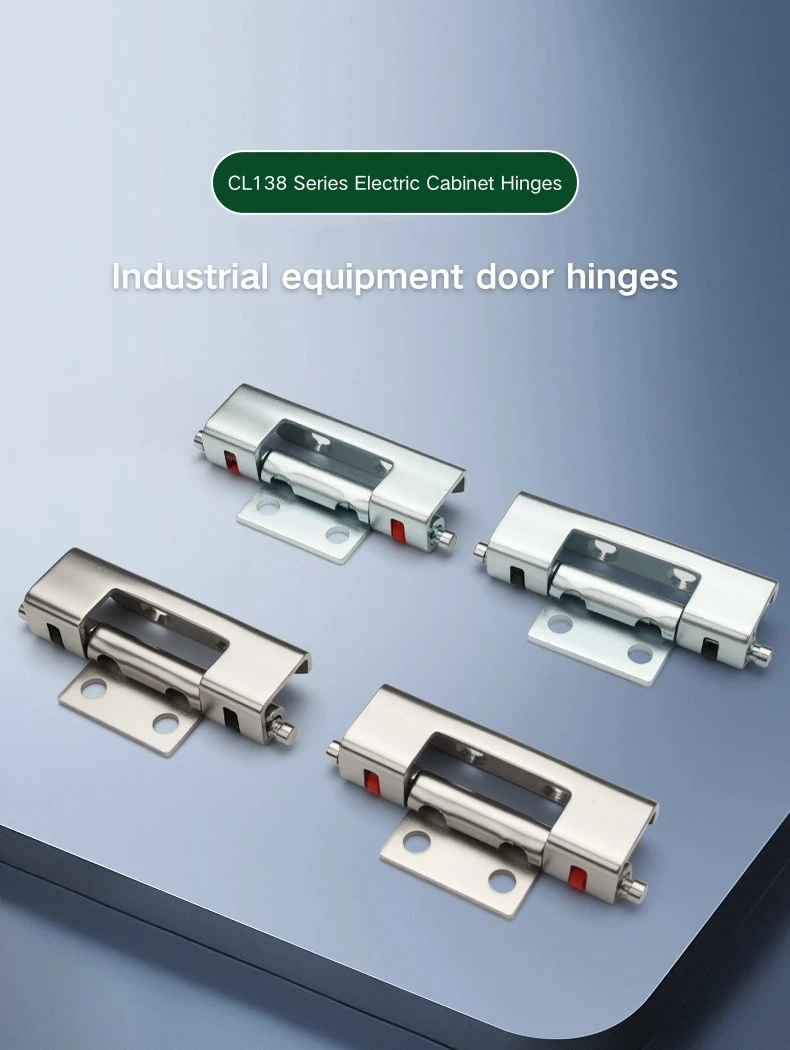

บานพับสเตนเลสสตีลปกปิดมิดชิดมีจำหน่ายในเหล็กกล้าคาร์บอนและสเตนเลส โดยมีตัวหนีบสีดำหรือสีแดงบนวัสดุทั้งสอง — มีทั้งหมด 4 แบบ รุ่นสเตนเลสสตีลเหมาะกว่าสำหรับตู้ในพื้นที่ชื้น การติดตั้งกลางแจ้ง หรือสภาพแวดล้อมที่ความต้านทานการกัดกร่อนมีความสำคัญเมื่อเวลาผ่านไป เหล็กกล้าคาร์บอนเหมาะกับการใช้งานตู้ในร่มแบบแห้งซึ่งข้อกำหนดการตกแต่งมีมาตรฐานมากกว่า

สีของตัวหนีบบนบานพับสเตนเลสสตีลปกปิดมิดชิด — สีดำหรือสีแดง — ถือเป็นความแตกต่างที่ดูสวยงาม โดยไม่มีความแตกต่างในด้านวัสดุหรือความสามารถในการรับน้ำหนักระหว่างทั้งสอง ที่หนีบสีแดงบางครั้งใช้เป็นตัวบ่งชี้ที่มองเห็นได้บนแนวตู้เฉพาะหรือเพื่อแยกตำแหน่งบานพับบนตู้หลายประตู ที่หนีบสีดำเป็นค่าเริ่มต้นทั่วไป ไม่ว่าจะด้วยวิธีใดประสิทธิภาพก็เหมือนกัน

สถานการณ์การใช้งาน

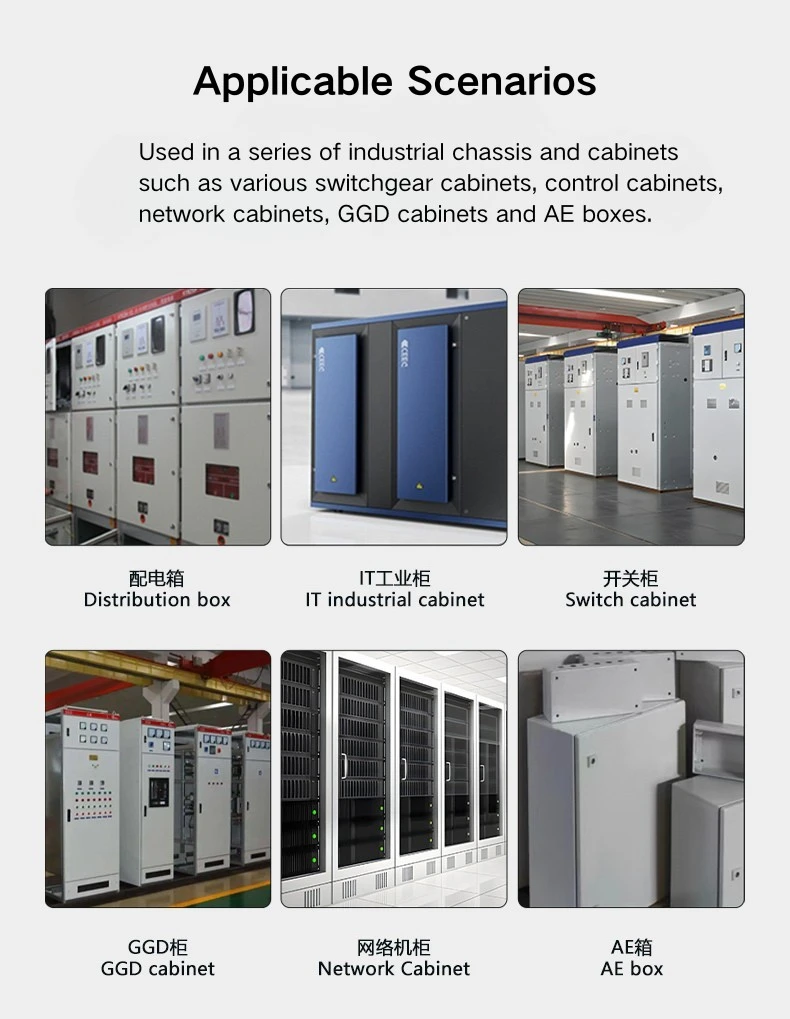

บานพับสเตนเลสสตีลปกปิดมิดชิดใช้กับตู้กระจายสินค้า ตู้อุปกรณ์ควบคุม และแผงสวิตช์เกียร์ที่จำเป็นต้องใช้ประตูภายนอกแบบฝังเรียบโดยไม่ต้องใช้ฮาร์ดแวร์ โปรไฟล์แบบปกปิดมิดชิดช่วยให้บานพับไม่อยู่ในสายตาเมื่อปิดประตู ซึ่งเหมาะกับตู้ที่ติดตั้งในตำแหน่งที่มองเห็นได้ เช่น ห้องเซิร์ฟเวอร์ ห้องควบคุม หรือพื้นที่สาธารณูปโภค ซึ่งฮาร์ดแวร์บานพับแบบเปลือยอาจดูไม่เข้าที่

การใช้งานร่วมกันได้กับโครงตู้ Rittal ทำให้บานพับสเตนเลสสตีลปกปิดมิดชิดเป็นตัวเลือกแบบดรอปอินที่ตรงไปตรงมาสำหรับผู้ผลิตหรือผู้ประกอบระบบที่ทำงานกับระบบเฟรมนั้นอยู่แล้ว รุ่นสเตนเลสสตีลรองรับข้อกำหนดการกัดกร่อนของตู้กลางแจ้งหรือตู้ที่มีความชื้นสูง และตัวเลือกเหล็กกล้าคาร์บอนครอบคลุมตู้กระจายสินค้าในร่มมาตรฐานจำนวนมากที่สร้างซึ่งมีต้นทุนและสภาพแวดล้อมอยู่ในระดับปานกลาง

คำถามที่พบบ่อย

คำถามที่ 1: CL138 มีรุ่นอะไรบ้าง

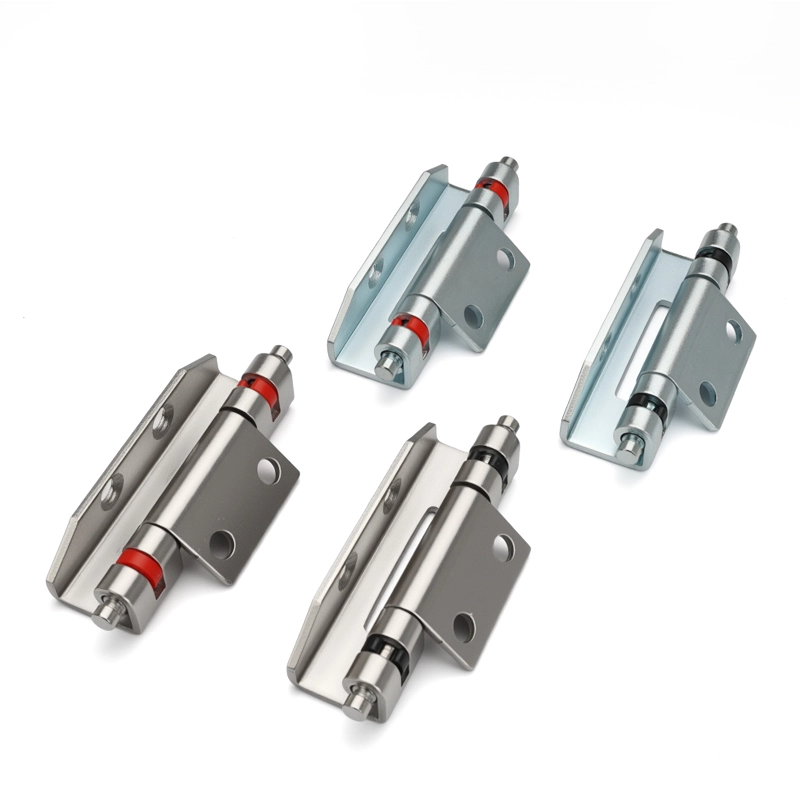

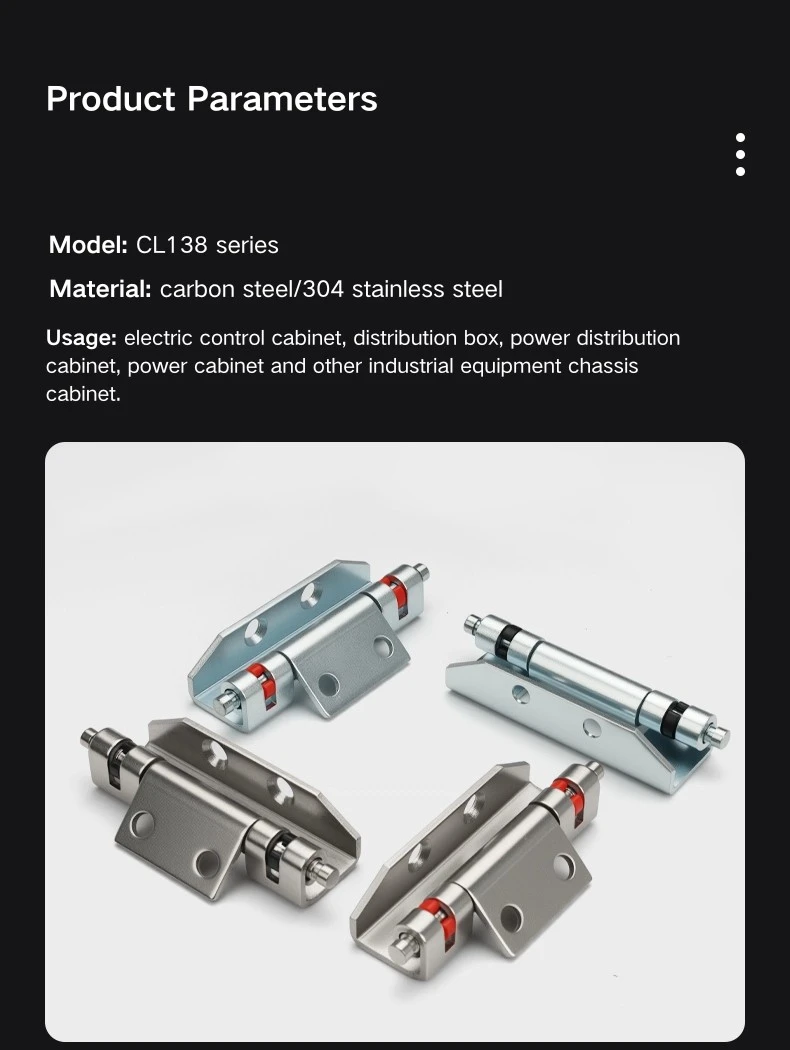

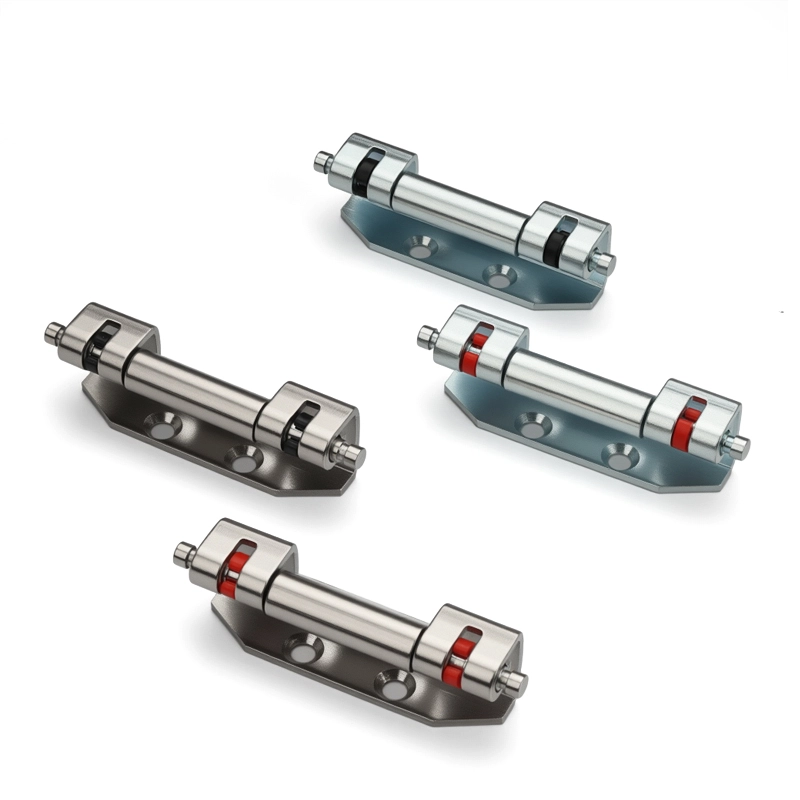

CL138 มีสี่รูปแบบ: เหล็กกล้าคาร์บอนพร้อมแคลมป์สีดำ เหล็กกล้าคาร์บอนพร้อมแคลมป์สีแดง สแตนเลสสตีลพร้อมแคลมป์สีดำ และสเตนเลสพร้อมแคลมป์สีแดง สีของแคลมป์เป็นเพียงการตกแต่งเท่านั้น ไม่มีความแตกต่างในการใช้งานระหว่างสีดำและสีแดง

คำถามที่ 2: มุมเปิดของ CL138 คืออะไร

บานพับแบบซ่อน CL138 เปิดได้ถึง 90° ซึ่งครอบคลุมข้อกำหนดการเข้าถึงมาตรฐานสำหรับตู้กระจายสินค้าและประตูตู้ควบคุม

คำถามที่ 3: CL138 ติดตั้งอย่างไร

CL138 ได้รับการเชื่อม — แผ่นยึดถูกเชื่อมเข้ากับแผงประตูระหว่างการประกอบตู้ และตัวบานพับประกอบเข้ากับช่องเฟรม ไม่มีตัวเลือกการยึดสกรูสำหรับรุ่นนี้

คำถามที่ 4: CL138 เข้ากันได้กับตู้ Rittal หรือไม่

ใช่ บานพับแบบซ่อน CL138 เข้ากันได้กับโครงตู้ Rittal รูปทรงส่วนต่อของช่องบานพับเหมาะสมกับโปรไฟล์เฟรม Rittal

Q5: สีแคลมป์บ่งบอกถึงอะไร?

ที่หนีบสีดำและสีแดงเป็นเพียงสีที่แตกต่างกันเท่านั้น — วัสดุและความสามารถในการรับน้ำหนักเท่ากันสำหรับทั้งสองแบบ บางครั้งสีแดงถูกใช้เป็นตัวบ่งชี้ด้วยภาพเพื่อแยกแยะตำแหน่งบานพับหรือแนวตู้ สีดำเป็นตัวเลือกเริ่มต้นทั่วไป

คำถามที่ 6: ฉันควรเลือกวัสดุใดสำหรับตู้ภายนอก

CL138 รุ่นสเตนเลสสตีลเป็นตัวเลือกที่เหมาะสมสำหรับตู้กลางแจ้ง สภาพแวดล้อมที่มีความชื้น หรือการติดตั้งที่ต้องการความต้านทานการกัดกร่อนในระยะยาว เหล็กกล้าคาร์บอนเหมาะกับการใช้งานตู้กระจายสินค้าภายในอาคารมาตรฐาน
