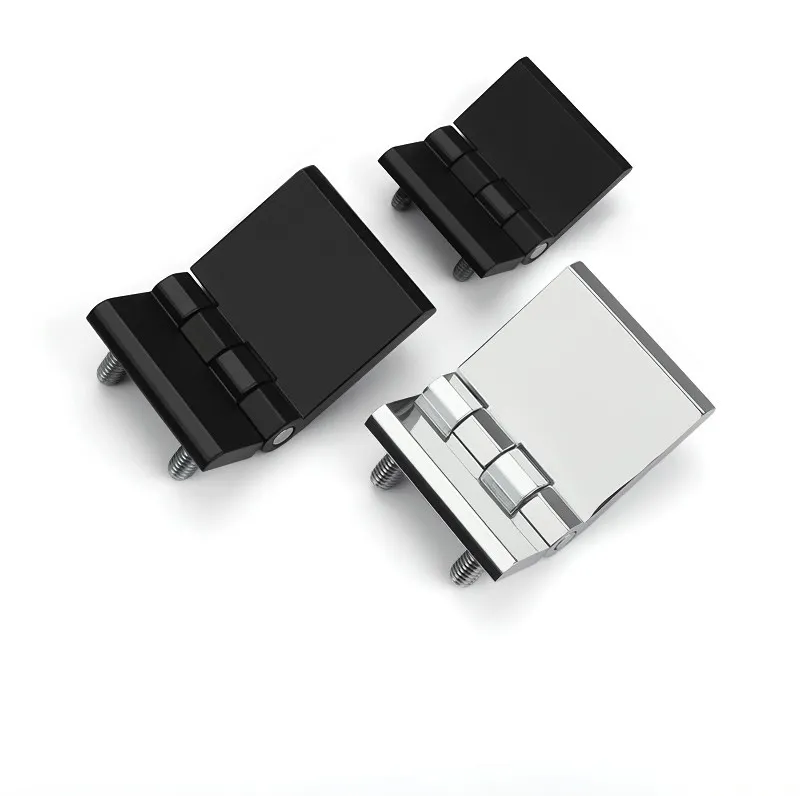

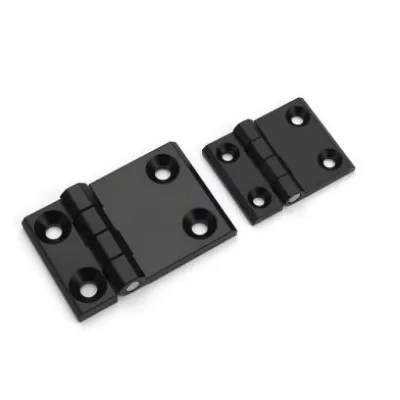

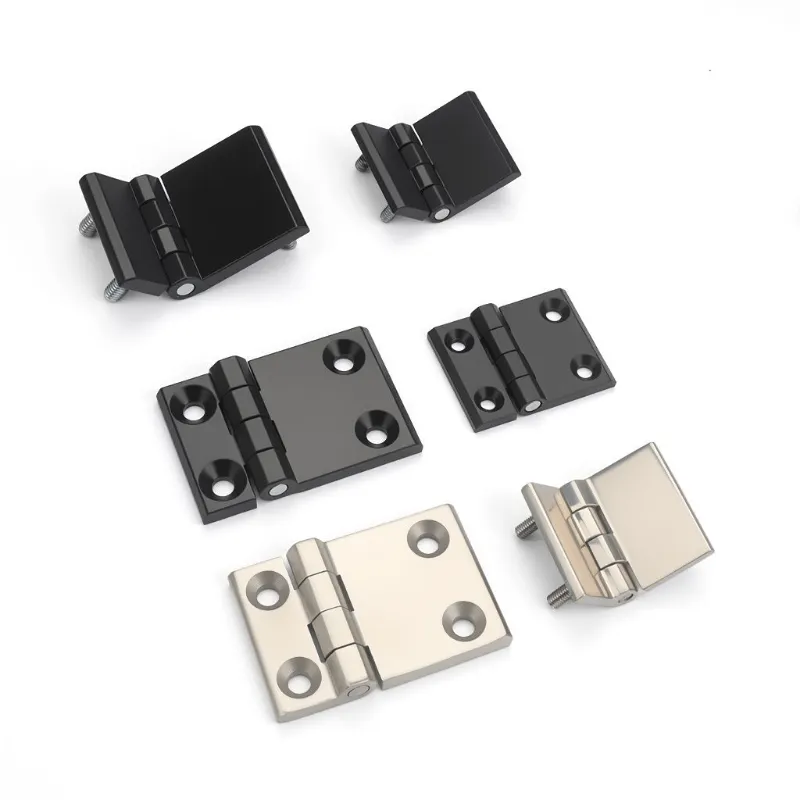

บานพับออฟเซ็ตแบบอสมมาตร — คืออะไรและทำให้เกิดความแตกต่างที่ไหน

บานพับส่วนใหญ่มีความสมมาตร โดยใบไม้ทั้งสองใบมีขนาดเท่ากันและมีเดือยอยู่ตรงกลางช่องว่างระหว่างประตูและกรอบ หนึ่งบานพับออฟเซ็ตไม่สมมาตรจงใจทำลายรูปแบบนั้น และทำความเข้าใจว่าเหตุใดจึงเผยให้เห็นปัญหาเฉพาะที่ออกแบบมาเพื่อแก้ไขมากมายยี่ไทล็อคจำหน่ายบานพับออฟเซ็ตแบบอสมมาตรสำหรับตู้ไฟฟ้าและตู้อุตสาหกรรมที่รูปทรงบานพับมาตรฐานใช้งานไม่ได้

อะไรทำให้แตกต่าง?

ในบานพับมาตรฐาน จุดหมุนจะอยู่ที่ขอบประตู ซึ่งหมายความว่าประตูจะแกว่งเป็นส่วนโค้งเพื่อนำขอบกลับเข้าไปในช่องเปิดของตู้ในขณะที่เปิดออก ซึ่งจะจำกัดความกว้างของประตูที่จะแกว่งได้ก่อนที่ขอบจะไปติดกับโครงหรือส่วนประกอบภายใน

หนึ่งบานพับออฟเซ็ตไม่สมมาตรย้ายจุดหมุนออกจากขอบประตูโดยสร้างออฟเซ็ตเป็นใบเดียวหรือทั้งสองใบ ผลลัพธ์ก็คือ ประตูสามารถแกว่งได้ในส่วนโค้งที่กว้างขึ้น ทำให้กรอบโปร่งโล่งมากขึ้น และช่วยให้มีมุมเปิดกว้างขึ้น โดยไม่ทำให้ขอบเปรอะเปื้อนสิ่งใดๆ สำหรับตู้ที่มีโครงหนา ส่วนประกอบภายในใกล้กับขอบประตู หรือพื้นที่ติดตั้งที่ประตูต้องเปิดเกิน 90 องศาโดยไม่มีสิ่งกีดขวาง รูปทรงนี้จะช่วยแก้ปัญหาที่บานพับมาตรฐานไม่สามารถทำได้

มันใช้ที่ไหน?

ที่บานพับออฟเซ็ตไม่สมมาตรปรากฏบ่อยที่สุดใน:

· สิ่งห่อหุ้มที่มีกรอบประตูหนาหรือเสริมแรง — โดยที่เดือยบานพับมาตรฐานจะทำให้ขอบประตูเหม็นบนกรอบที่มุมเปิดที่กว้างขึ้น

· ตู้กระจายสินค้าที่มีส่วนประกอบภายในใกล้กับประตู — ซึ่งประตูจำเป็นต้องเคลียร์สายไฟภายในหรือส่วนประกอบให้สะอาดเมื่อเปิดเต็มที่

· ตู้ที่ต้องการมุมเปิดที่กว้าง — โดยเฉพาะอย่างยิ่งเมื่อการเข้าถึงการบำรุงรักษาต้องการให้ประตูสวิงเกิน 90 องศาโดยไม่มีสิ่งกีดขวาง

· การสร้างตู้แบบกำหนดเอง — โดยที่รูปทรงของประตูและกรอบไม่เหมาะกับสัดส่วนบานพับมาตรฐาน และจำเป็นต้องมีใบออฟเซ็ตเพื่อให้รูปทรงเรขาคณิตทำงานได้

วัสดุและข้อมูลจำเพาะ

สแตนเลสและโลหะผสมสังกะสีเป็นตัวเลือกวัสดุมาตรฐาน โดยใช้ตรรกะเดียวกันกับบานพับตู้ส่วนใหญ่ — สแตนเลสสำหรับกลางแจ้งหรือมีความชื้นสูง โลหะผสมสังกะสีสำหรับตู้ในร่มมาตรฐาน ขนาดออฟเซ็ตเป็นข้อกำหนดสำคัญในการยืนยัน: ระยะทางที่ต้องเคลื่อนเดือยจากขอบประตูนั้นขึ้นอยู่กับความหนาของเฟรมและระยะห่างที่ต้องการเมื่อเปิดเต็มที่ การวัดขนาดให้ถูกต้องก่อนสั่งซื้อจะช่วยบันทึกงานการปรับระหว่างการติดตั้ง

เมื่อมาตรฐานไม่ทำ?

ประตูตู้ส่วนใหญ่ทำงานได้ดีกับบานพับมาตรฐาน บานพับออฟเซ็ตแบบอสมมาตรมีอยู่ในสถานการณ์ที่ไม่เป็นเช่นนั้น โดยที่รูปทรงของประตู กรอบ หรือพื้นที่ติดตั้งสร้างปัญหาที่มีเพียงเดือยออฟเซ็ตเท่านั้นที่สามารถแก้ไขได้อย่างหมดจด สำหรับการใช้งานเหล่านั้น มันเป็นเครื่องมือที่เหมาะกับงาน
