บานพับประตูตู้ไฟฟ้าด้านข้างแบบโค้ง

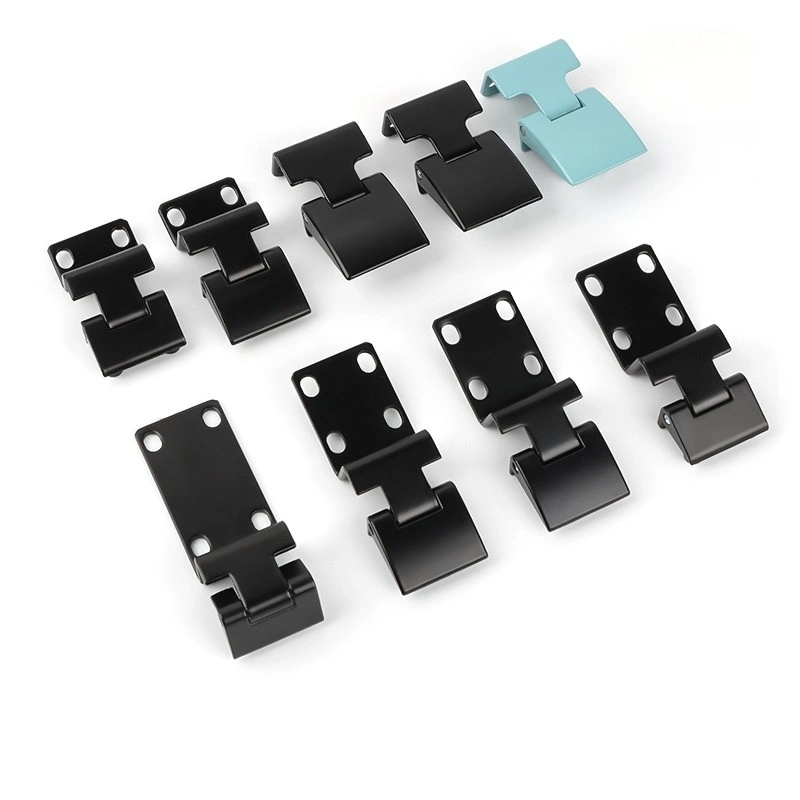

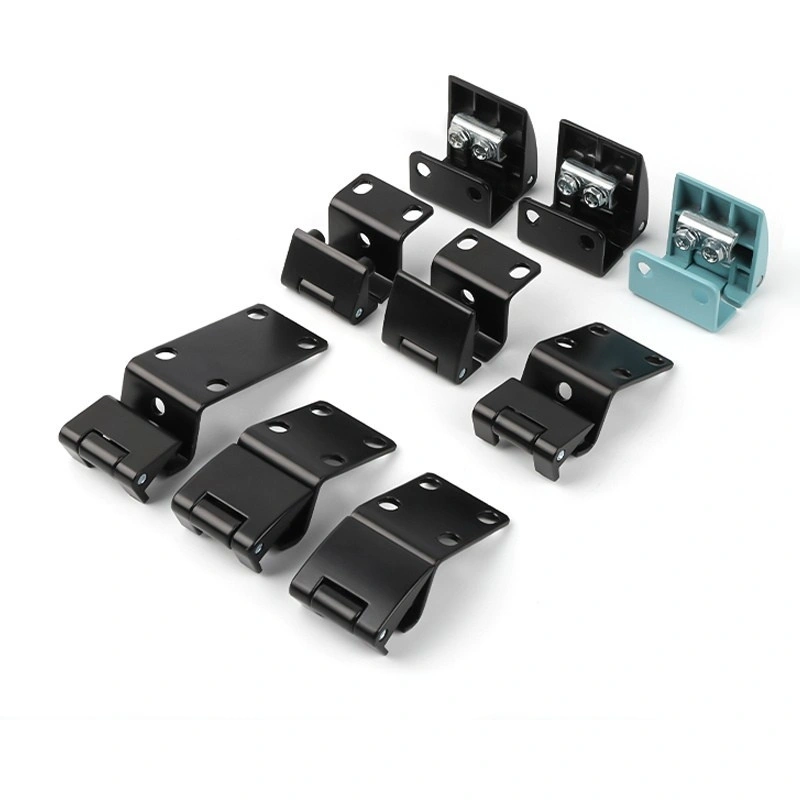

ภาพรวมรุ่นและซีรี่ส์

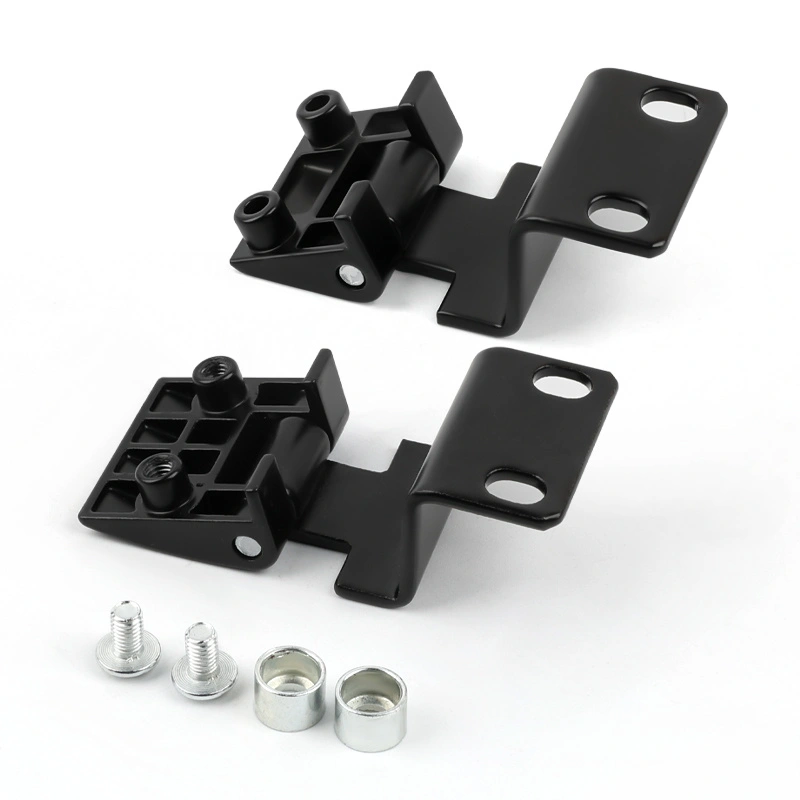

บานพับโค้งแบบยึดด้านข้างของประตูตู้ไฟฟ้า แบ่งออกเป็นสี่ชุด ซีรีส์ CL803 ครอบคลุมสามรุ่น — CL803A-25, CL803B-20, CL803B-25 และ CL803D-25 — ทั้งหมดเป็นโลหะผสมสังกะสีสีดำ โดยมีแผ่นด้านหน้ากว้าง 36 มม. หรือ 39 มม. ขึ้นอยู่กับรุ่น CL803A-25 ใช้แผ่นด้านหน้าแบบสกรูคู่ที่ 39 × 20 มม. พร้อมระยะห่างรู 12 มม. รุ่น CL803B และ CL803D ใช้เพลตขนาด 36 × 25 มม. พร้อมช่องยึด

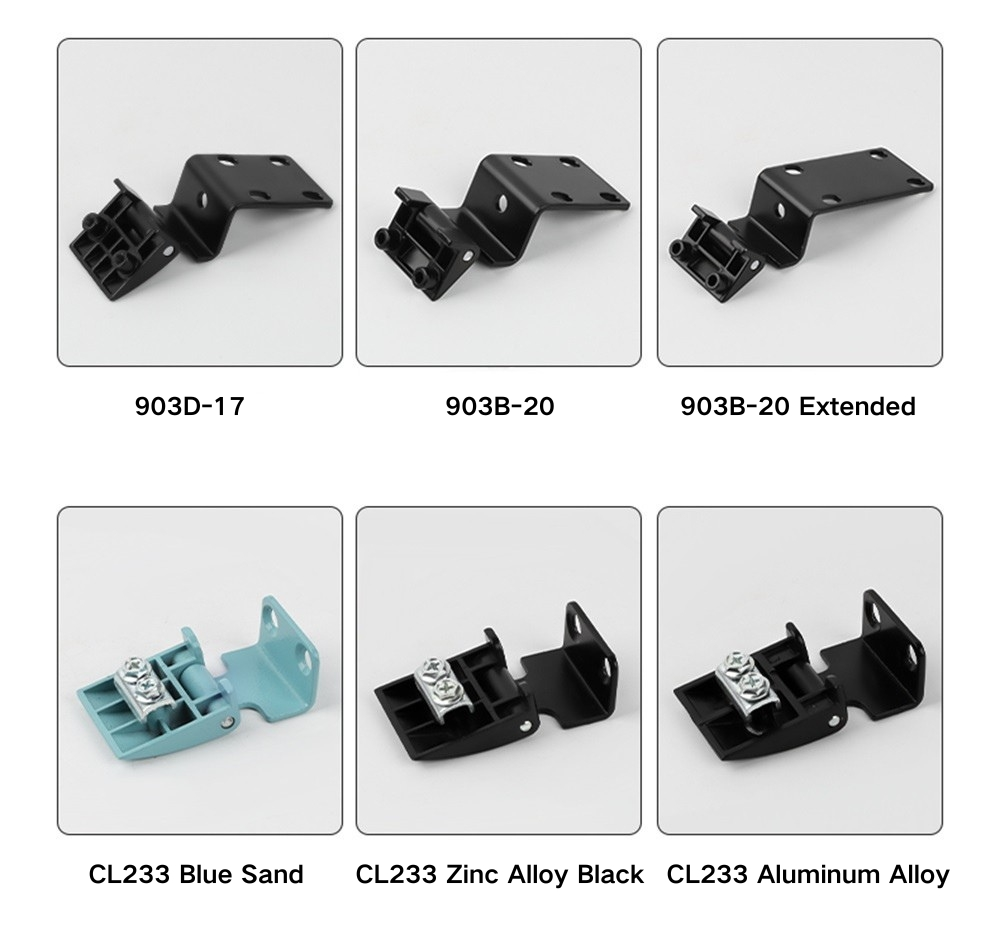

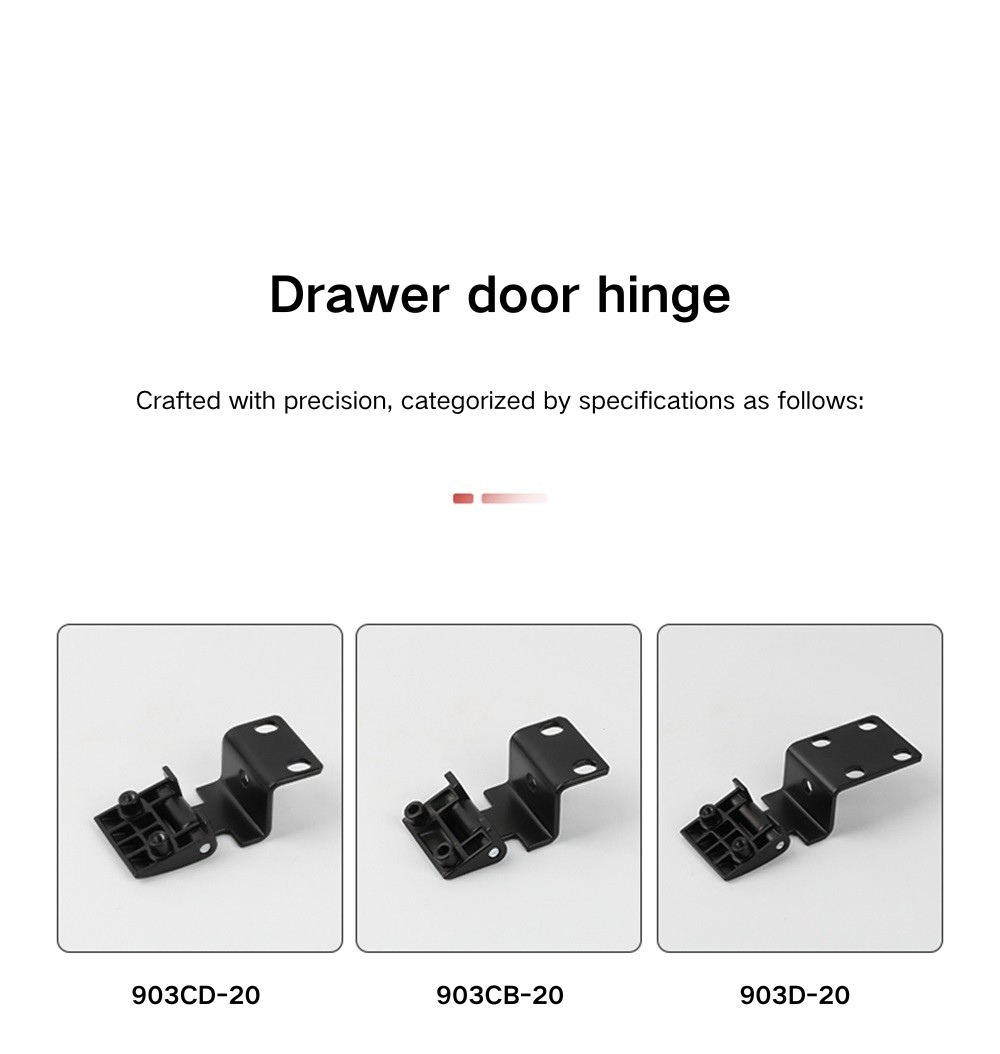

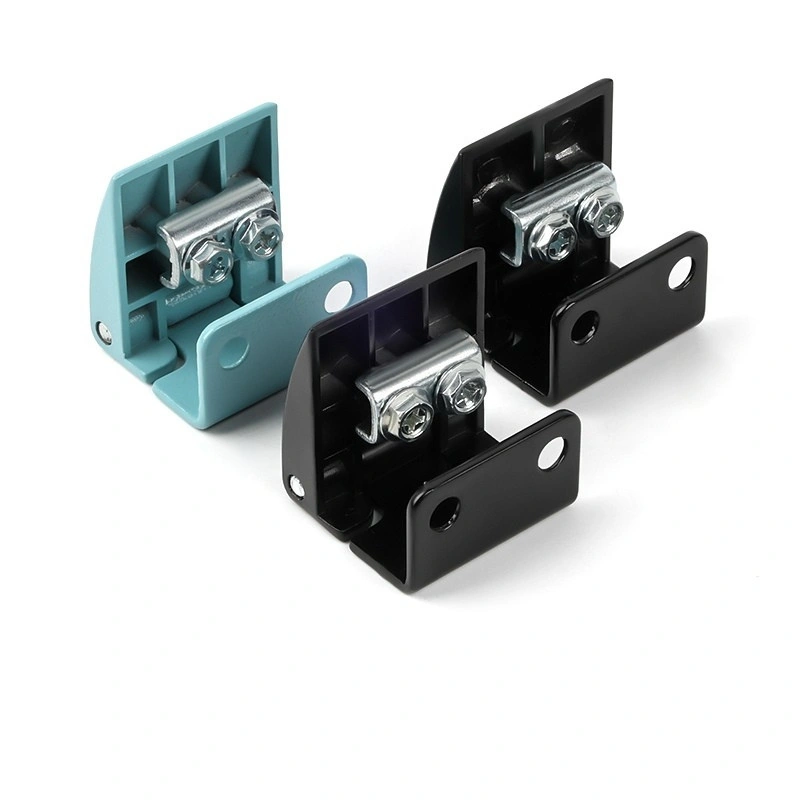

ซีรีส์ CL901 ประกอบด้วย CL901B-17, CL901B-20 และ CL901D-17 ทั้งหมดมีแผ่นด้านหน้า 36 × 17.5 มม. และออฟเซ็ตรู 8 มม. + 2.5 มม. ที่สอดคล้องกัน ซีรีส์ CL903 เป็นกลุ่มที่ใหญ่ที่สุดในกลุ่มผลิตภัณฑ์บานพับ โดยมีทั้งหมด 7 รุ่น ได้แก่ CL903B-20, CL903B-20 Extended, CL903CB-20, CL903CD-20, CL903D-17 และ CL903D-20 ซึ่งครอบคลุมทั้งความลึกของเฟรมมาตรฐานและขยาย CL233 นำเสนอกลุ่มผลิตภัณฑ์ด้วยโลหะผสมสังกะสีสีดำ โลหะผสมสังกะสีสีแซนด์บลู และโลหะผสมอะลูมิเนียม โดยมีแผ่นด้านหน้าขนาด 39 × 20 มม. และระยะห่างรู 12 มม. คล้ายกับ CL803A-25

ขนาดตามซีรี่ส์

บานพับโค้งแบบติดตั้งด้านข้างซีรีส์ CL803 ครอบคลุมความกว้างโดยรวม 18.5 มม. ถึง 23.5 มม. และความสูง 26 มม. ถึง 28.5 มม. ทั่วทั้งรุ่น CL803A-25 กว้าง 23 มม. สูง 26 มม. ความลึกภายใน 22.5 มม. CL803B-20 กว้าง 18.5 มม. ความลึกภายใน 16 มม. CL803B-25 กว้าง 23.5 มม. สูง 28.5 มม. ความลึกภายใน 16 มม. และ CL803D-25 กว้าง 23.5 มม. สูง 26.5 มม. ความลึกภายใน 16.5 มม. CL803 ทุกรุ่นมีความกว้างฐาน 26 มม. และแผ่นยึดสูง 20 มม.

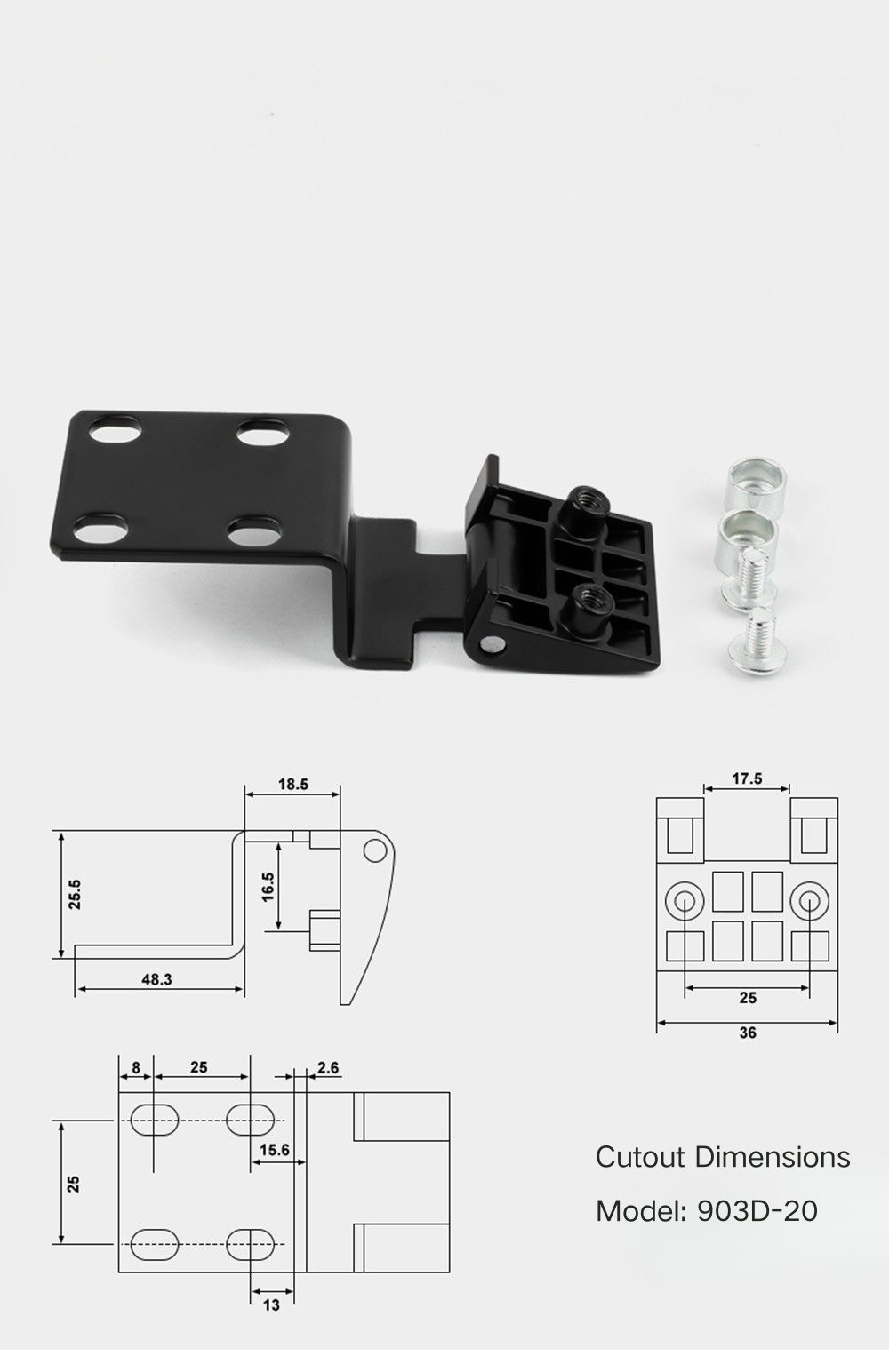

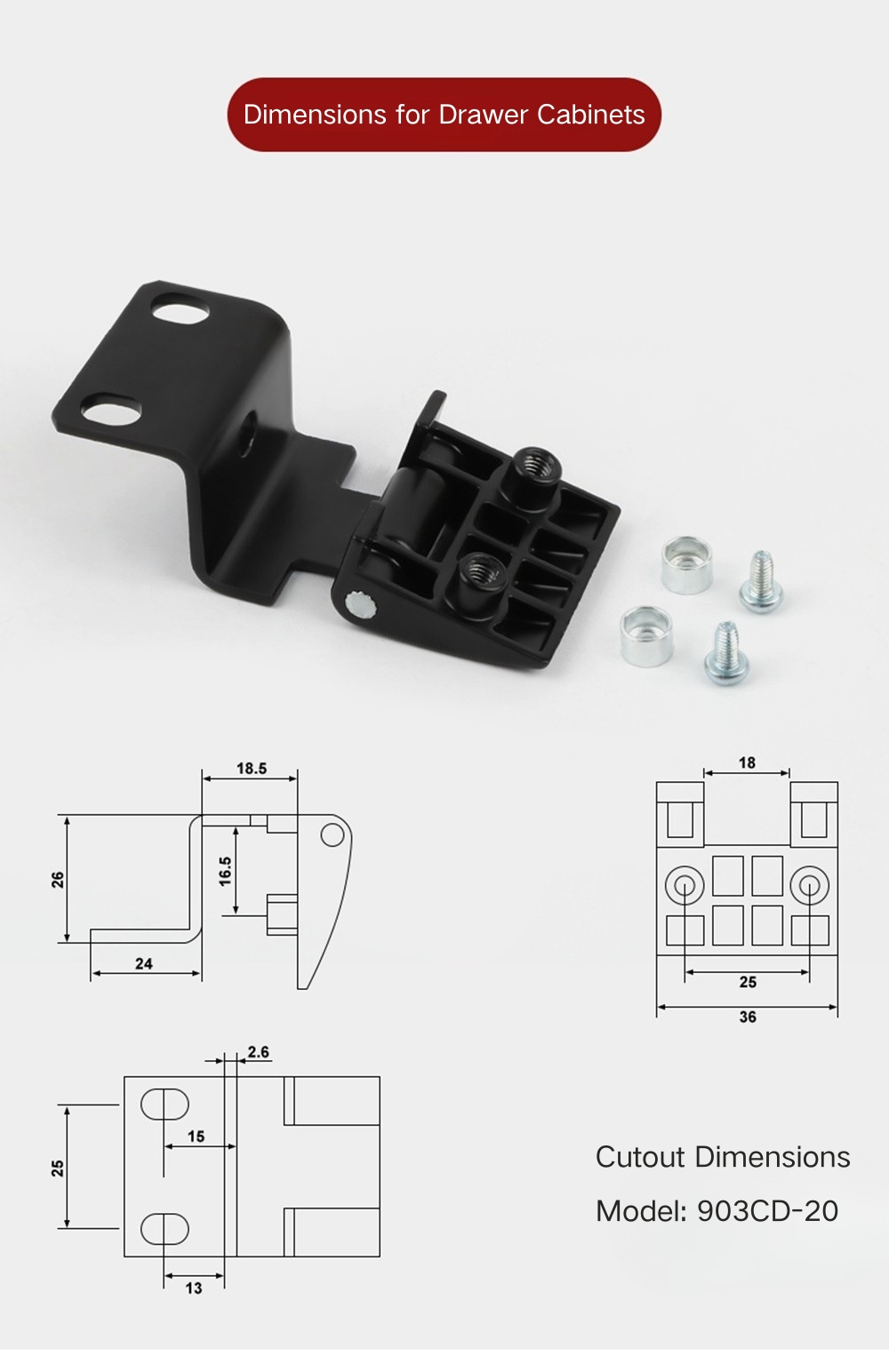

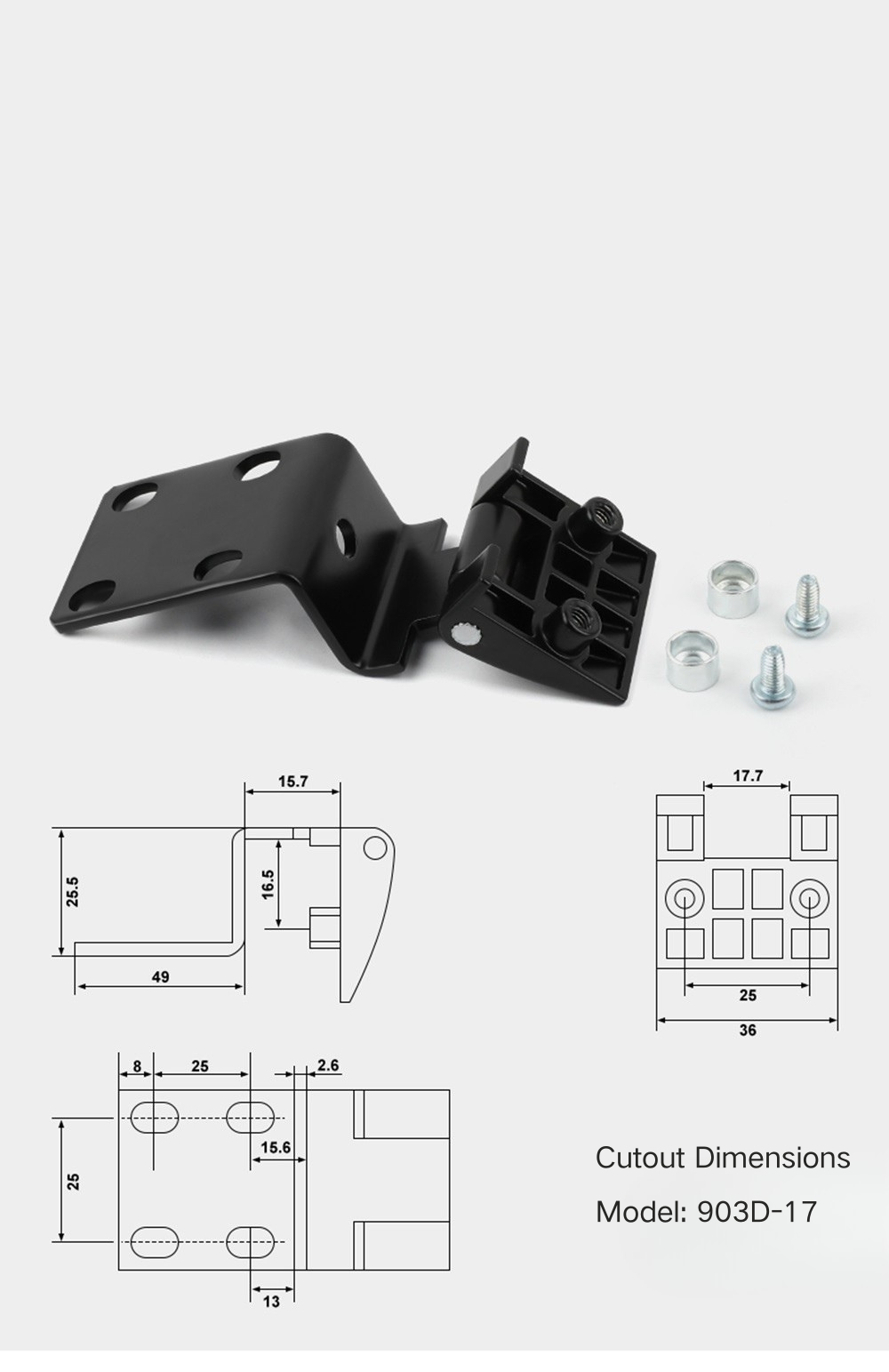

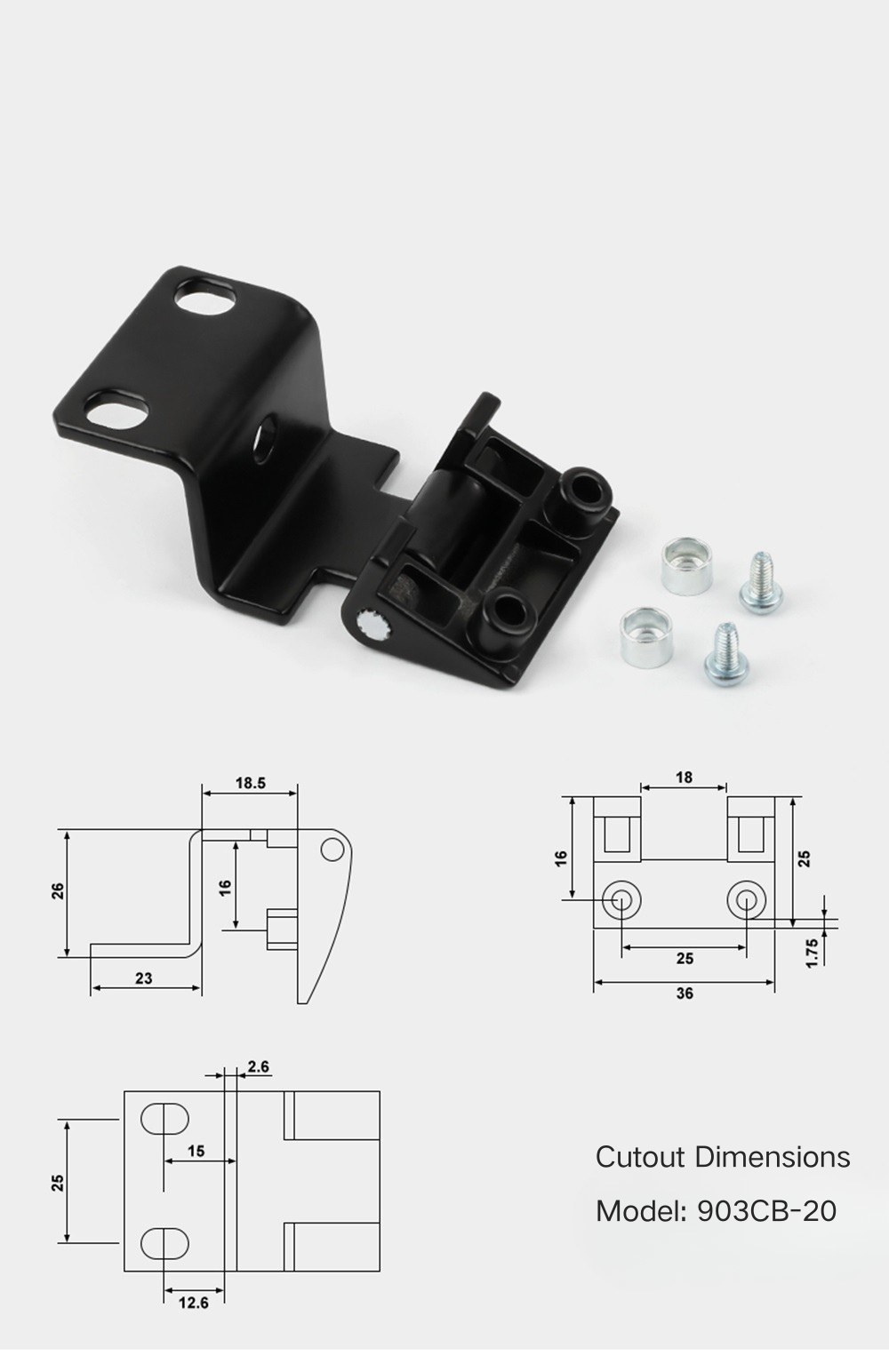

ซีรีส์ CL901 มีความสูงอย่างเห็นได้ชัดกว่ารุ่นอื่นๆ ในกลุ่มบานพับโค้งแบบยึดด้านข้างของประตูตู้ไฟฟ้า — ทั้งสามรุ่นมีความสูงโดยรวม 39.5 มม. โดยมีความกว้างระหว่าง 15.5 มม. ถึง 18.5 มม. และความลึกภายใน 16.5 มม. สม่ำเสมอทั่วทั้งบอร์ด ความกว้างฐานคือ 20 มม. สำหรับ CL901B-17, 20.5 มม. สำหรับ CL901B-20 และ 21 มม. สำหรับ CL901B-20 CL901D-17. ซีรีส์ CL903 ครอบคลุมช่วงที่กว้างขึ้น — ความกว้างฐานตั้งแต่ 48 มม. ถึง 73.8 มม. ในรุ่นขยาย โดยมีความสูงโดยรวม 25.5 มม. ถึง 26 มม. CL233 มีขนาดโดยรวม 24.5 × 24.5 มม. โดยมีความลึกภายใน 22 มม. แผ่นยึด 39.3 มม. และออฟเซ็ตรู 7.5 มม. + 15 มม. บนแผ่นด้านหน้า

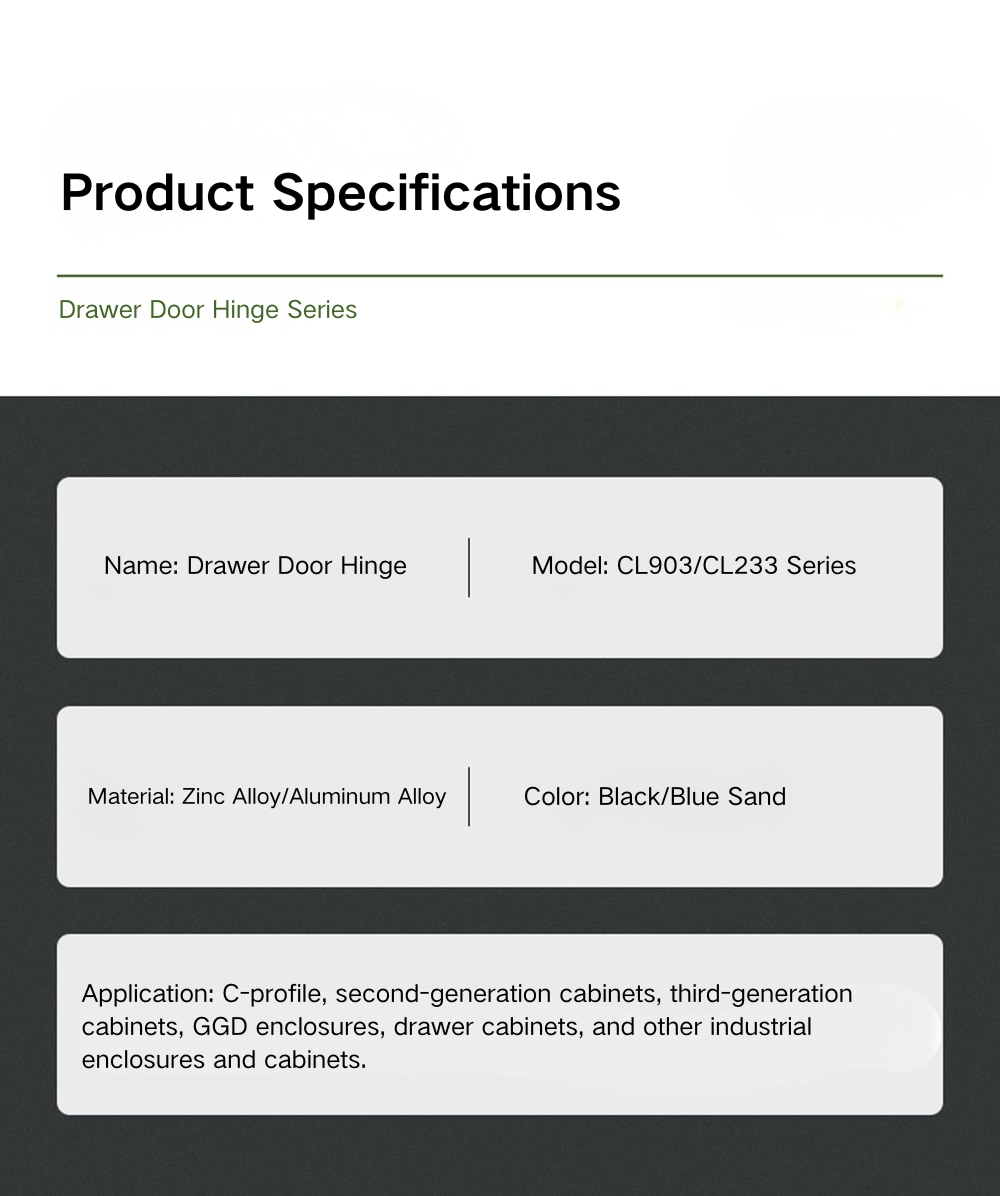

สถานการณ์การใช้งาน

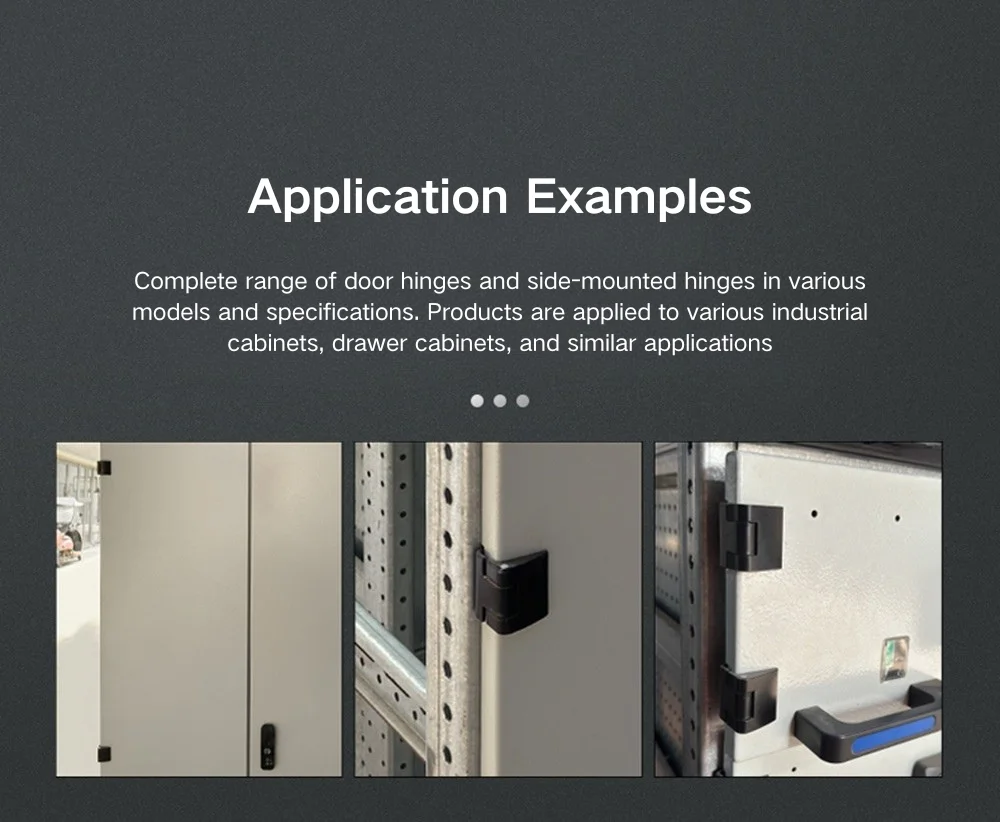

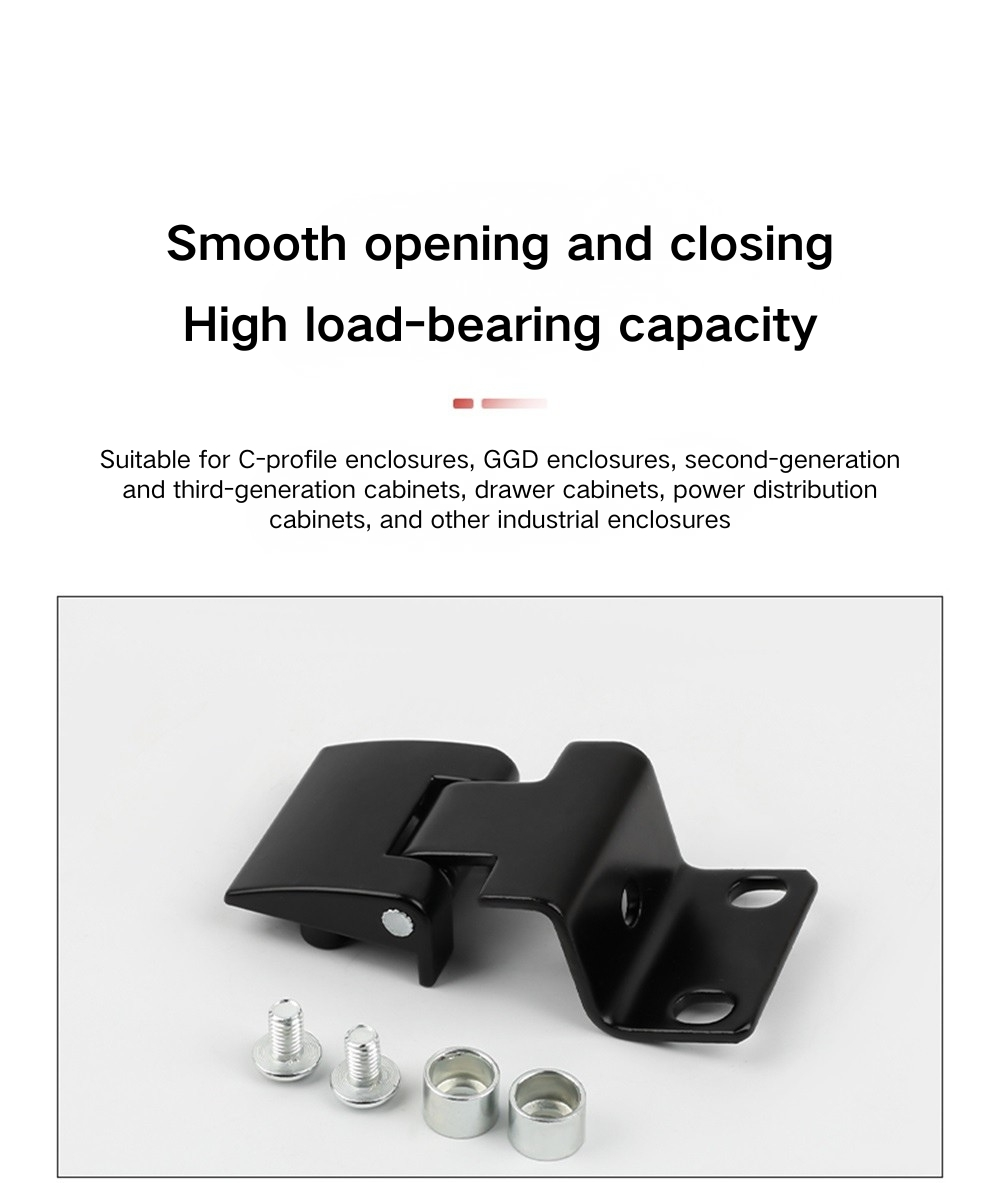

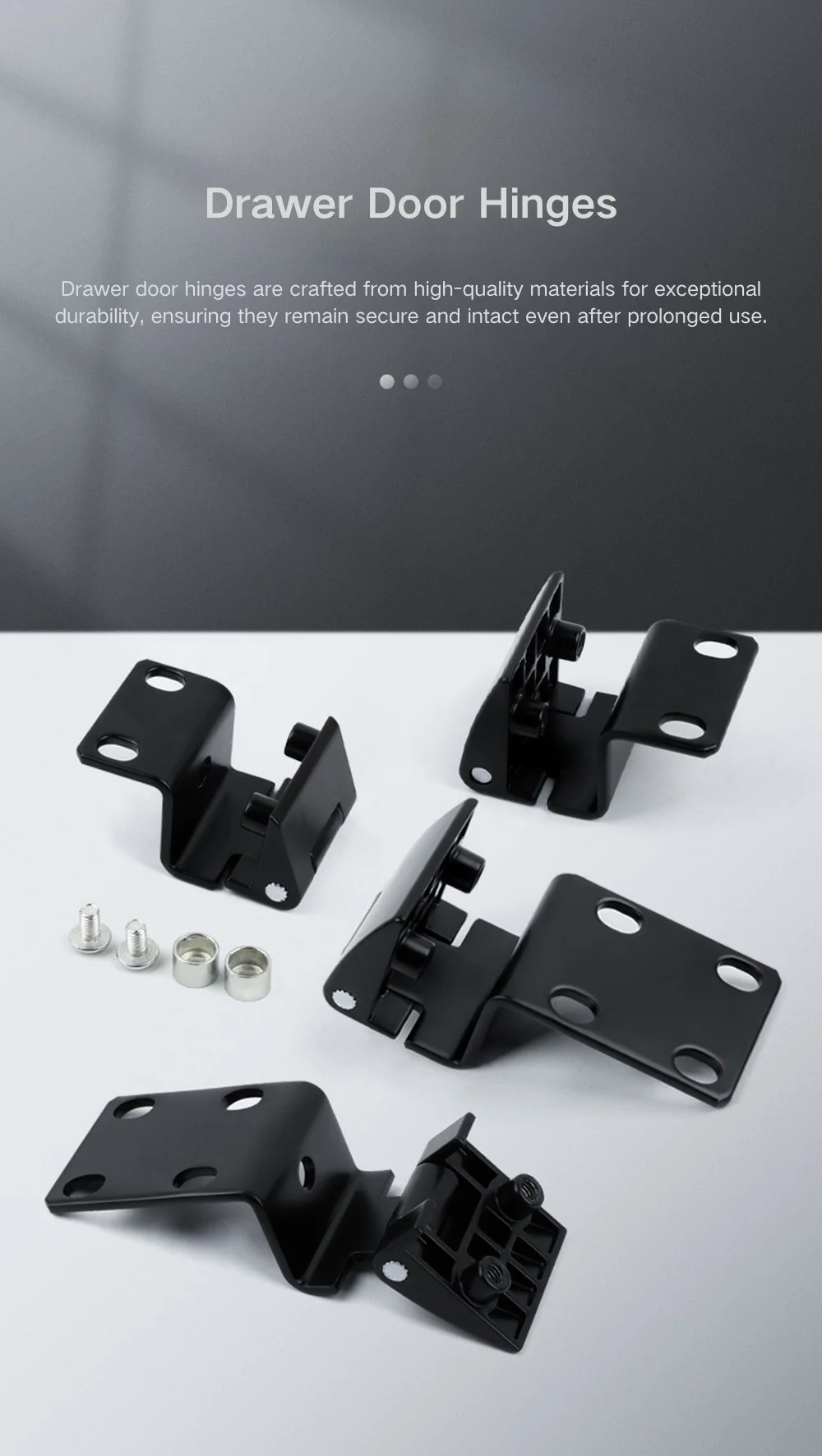

บานพับโค้งยึดด้านข้างประตูตู้ไฟฟ้าได้รับการออกแบบมาโดยเฉพาะสำหรับโครงตู้ที่สร้างจากโปรไฟล์เหล็กหน้าตัด C ซึ่งเป็นวิธีการก่อสร้างมาตรฐานสำหรับตู้ไฟฟ้า GGD ตู้กระจายสินค้ารุ่นที่สองและสาม ตู้ลิ้นชัก และตู้ไฟฟ้า ส่วนโค้งงอของตัวบานพับจะเกี่ยวไว้เหนือขอบส่วน C และสกรูแผ่นด้านหน้าติดกับหน้าแผงประตู ซึ่งเป็นวิธีการติดตั้งที่กำหนดไว้สำหรับตู้ประเภทนี้ และไม่จำเป็นต้องดัดแปลงโปรไฟล์เฟรมมาตรฐาน

นอกเหนือจากการใช้งาน GGD หลักและตู้จ่ายไฟแล้ว ผลิตภัณฑ์นี้ยังเหมาะกับตู้อุตสาหกรรมอื่นๆ ที่สร้างจากส่วน C ที่เข้ากันได้หรือโปรไฟล์โครงเหล็กโค้งงอที่คล้ายกัน บางครั้ง CL233 ที่เป็นโลหะผสมสังกะสีสีฟ้าแซนด์บลูจะถูกระบุ โดยที่ด้านนอกของตู้ใช้รูปแบบฮาร์ดแวร์ที่ใช้รหัสสี ในขณะที่รุ่นอลูมิเนียมอัลลอยด์ CL233 เป็นตัวเลือกที่เบากว่าสำหรับตู้ที่คำนึงถึงน้ำหนัก ช่วงของขนาดรุ่นทั้ง CL803, CL901 และ CL903 หมายถึงความลึกของเฟรมมาตรฐานและความหนาของแผงประตูส่วนใหญ่ในตลาด GGD และตู้จ่ายไฟครอบคลุมอยู่ในกลุ่มผลิตภัณฑ์เดียว

คำถามที่พบบ่อย

คำถามที่ 1: บานพับรุ่นนี้มีซีรีส์อะไรบ้าง?

กลุ่มผลิตภัณฑ์ครอบคลุมสี่ซีรีส์: CL803 (สี่รุ่น), CL901 (สามรุ่น), CL903 (เจ็ดรุ่น) และ CL233 (สามรุ่น) ทั้งหมดเป็นโลหะผสมสังกะสีสีดำ ยกเว้น CL233 ซึ่งมีจำหน่ายในโลหะผสมสังกะสีสีฟ้าทรายและโลหะผสมอลูมิเนียม

Q2: บานพับนี้ออกแบบมาสำหรับตู้ประเภทใด?

บานพับโค้งติดตั้งด้านข้างได้รับการออกแบบมาสำหรับโครงตู้โปรไฟล์ส่วน C รวมถึงตู้ไฟฟ้า GGD ตู้กระจายสินค้ารุ่นที่สองและสาม ตู้ลิ้นชัก และตู้ไฟฟ้า ไม่ได้มีไว้สำหรับประเภทกรอบแบนหรือกรอบแบบเชื่อม

Q3: บานพับนี้ติดตั้งอย่างไร?

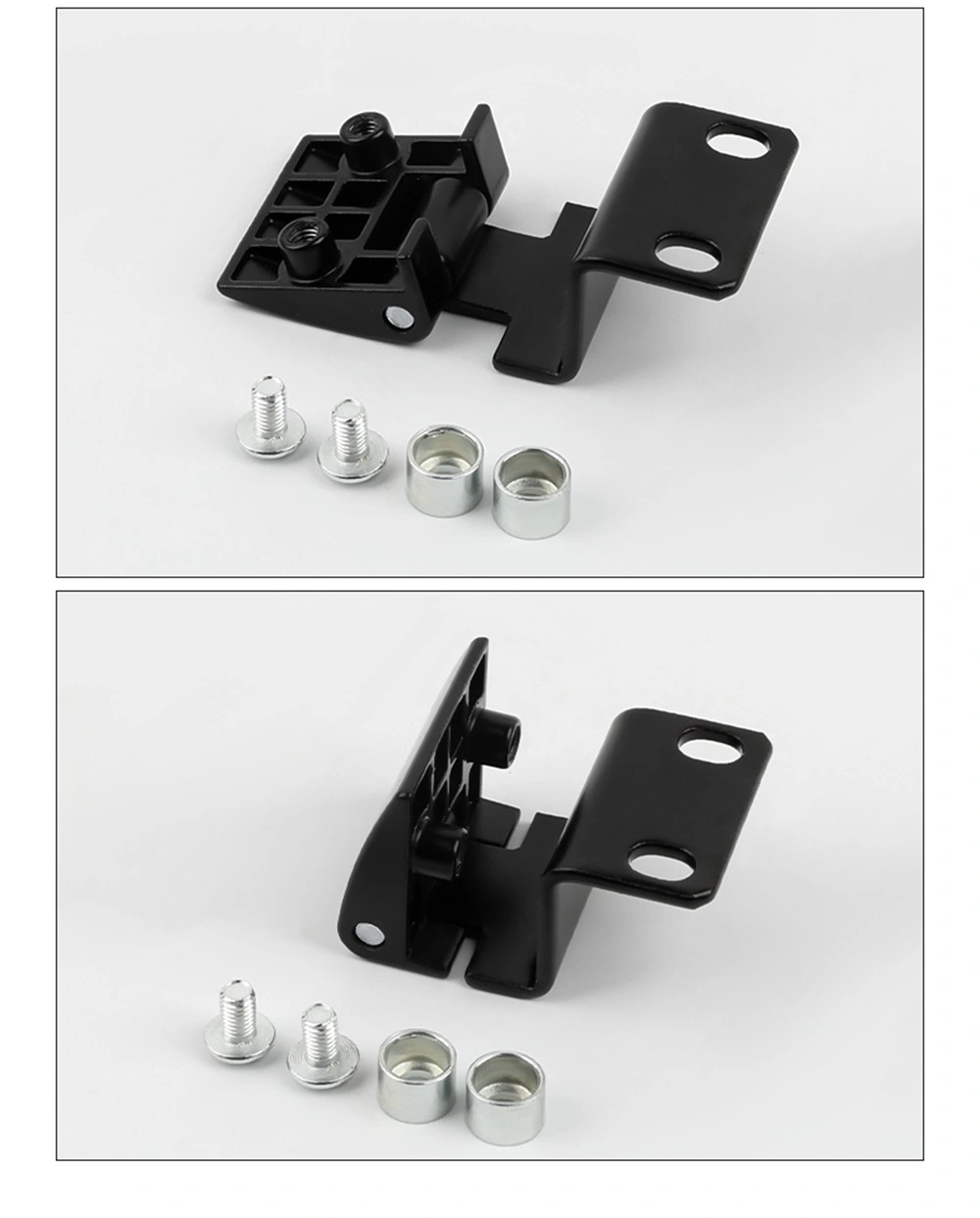

ทุกรุ่นมีการติดตั้งด้วยสกรู ตัวบานพับโค้งงอเกี่ยวเข้ากับขอบเฟรมส่วน C และแผ่นยึดด้านหน้าถูกขันเข้ากับหน้าแผงประตู ไม่จำเป็นต้องเชื่อม

คำถามที่ 4: ซีรีส์ CL803, CL901 และ CL903 แตกต่างกันอย่างไร

ซีรีส์นี้มีความแตกต่างกันในเรื่องขนาดโดยรวม ความลึกของเฟรม และการกำหนดค่าแผ่นยึด รุ่น CL901 มีความสูงสูงสุดที่ความสูงโดยรวม 39.5 มม. รุ่น CL803 มีขนาดกะทัดรัดกว่า รุ่น CL903 ครอบคลุมช่วงความกว้างฐานที่กว้างที่สุด รวมถึงรุ่นขยายที่ 73.8 มม. เลือกตามโปรไฟล์เฟรมและขนาดแผงประตูเฉพาะของคุณ

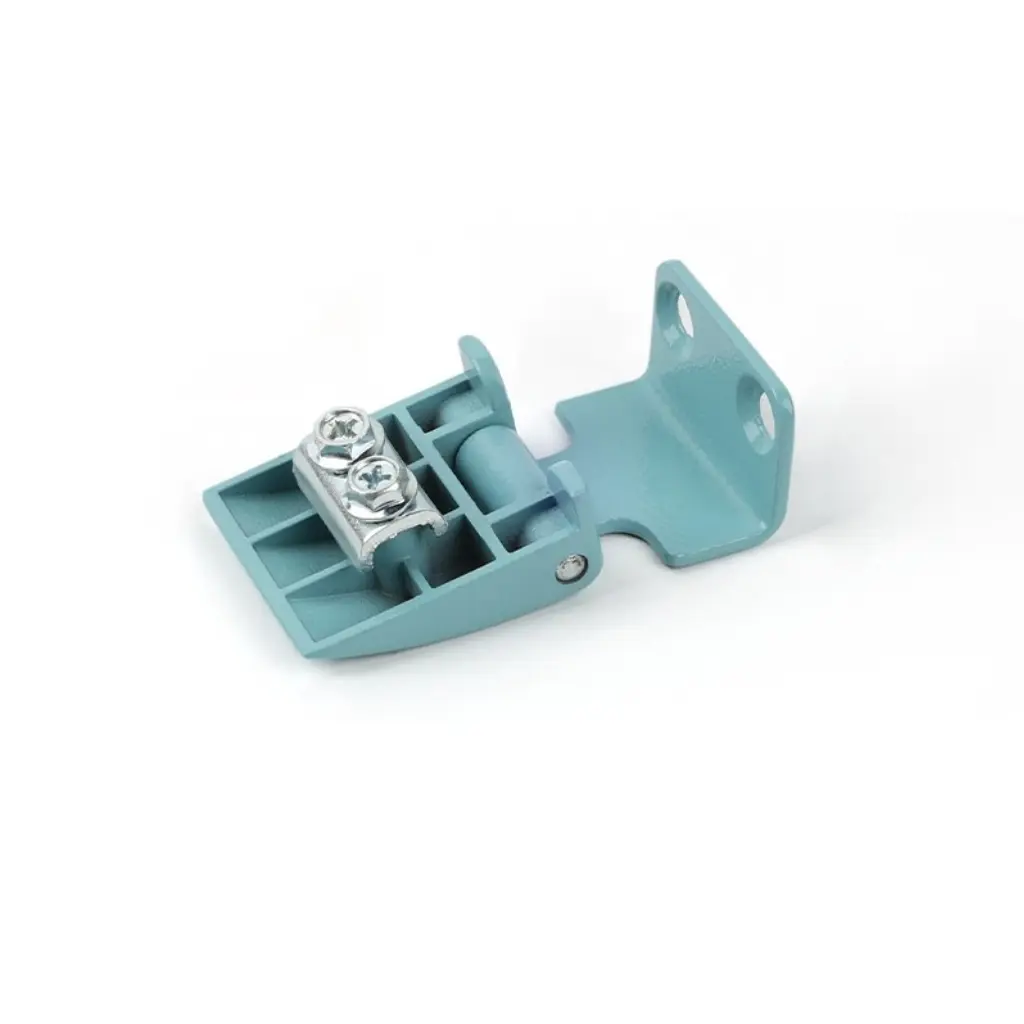

คำถามที่ 5: อะไรทำให้ CL233 แตกต่างจากซีรีส์อื่นๆ

CL233 มีให้เลือกสามรุ่น ได้แก่ โลหะผสมสังกะสีสีดำ โลหะผสมสังกะสีสีแซนด์บลู และโลหะผสมอลูมิเนียม ทำให้เป็นรุ่นเดียวในกลุ่มที่มีตัวเลือกสีและวัสดุน้ำหนักเบา ขนาดแผ่นด้านหน้า (39 × 20 มม.) ใกล้เคียงกับ CL803A-25

Q6: ฉันจะเลือกรุ่นที่เหมาะสมสำหรับตู้ของฉันได้อย่างไร?

การเลือกขึ้นอยู่กับความลึกของโปรไฟล์โครงตู้ ความหนาของแผงประตู และการเลือกแผ่นยึด ส่วนต่อท้ายตัวเลข (-17, -20, -25) และส่วนต่อท้ายตัวอักษร (A, B, D, CB, CD) เป็นส่วนหนึ่งของการกำหนดรุ่น อ้างถึงภาพวาดขนาดสำหรับแต่ละรุ่นหรือติดต่อ Yitai Lock เพื่อขอคำแนะนำเกี่ยวกับข้อกำหนดเฟรมของคุณ

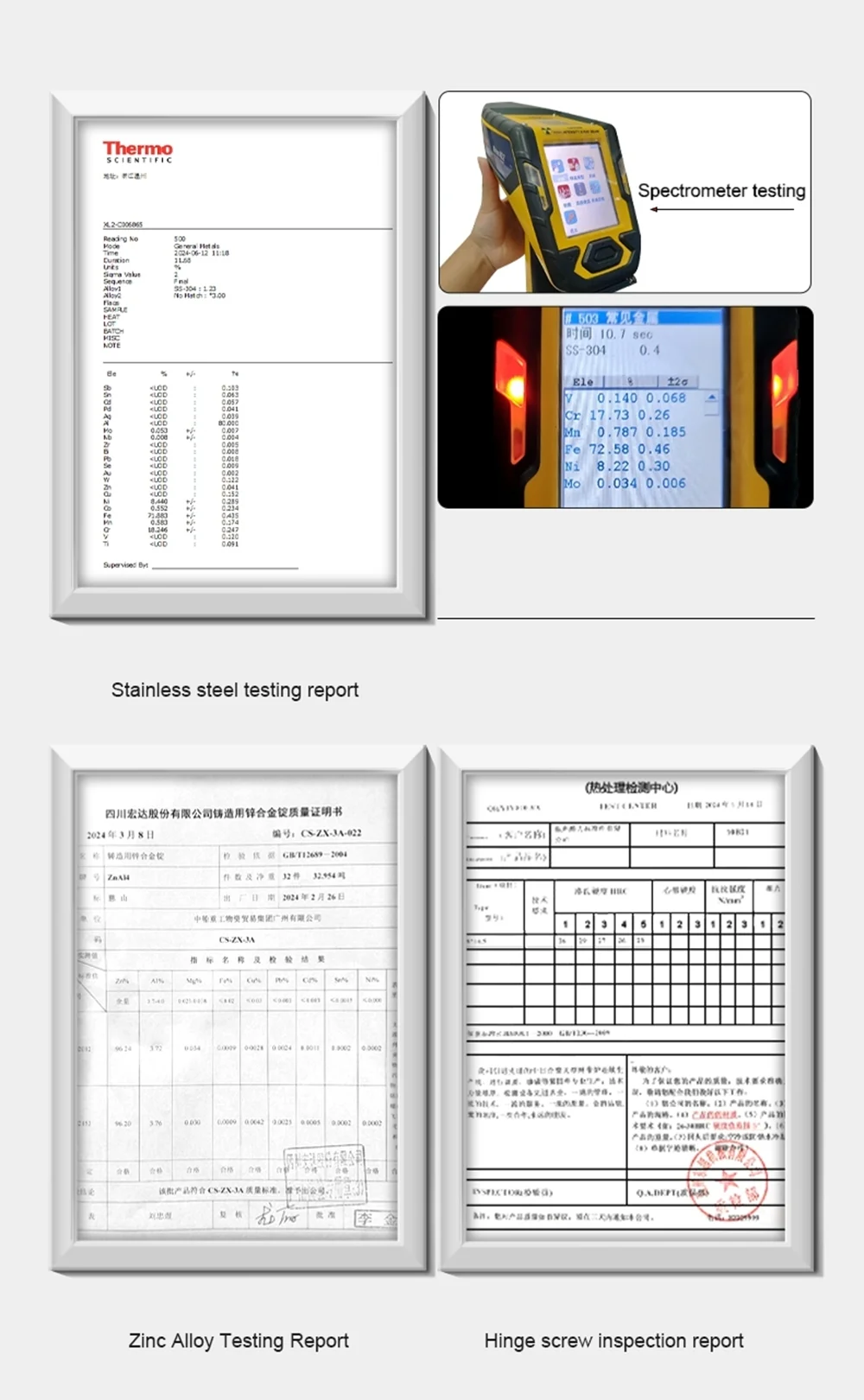

Q7: บานพับทำจากวัสดุอะไร?

รุ่นส่วนใหญ่เป็นโลหะผสมสังกะสีสีดำ CL233 มีจำหน่ายเพิ่มเติมในโลหะผสมสังกะสีสีแซนด์บลูและอลูมิเนียมอัลลอยด์ โครงสร้างโลหะผสมสังกะสีให้ความสม่ำเสมอของขนาดที่ดีจากการหล่อด้วยแม่พิมพ์ และจัดการกับสภาพแวดล้อมของตู้อุตสาหกรรมในร่มมาตรฐานได้ดี

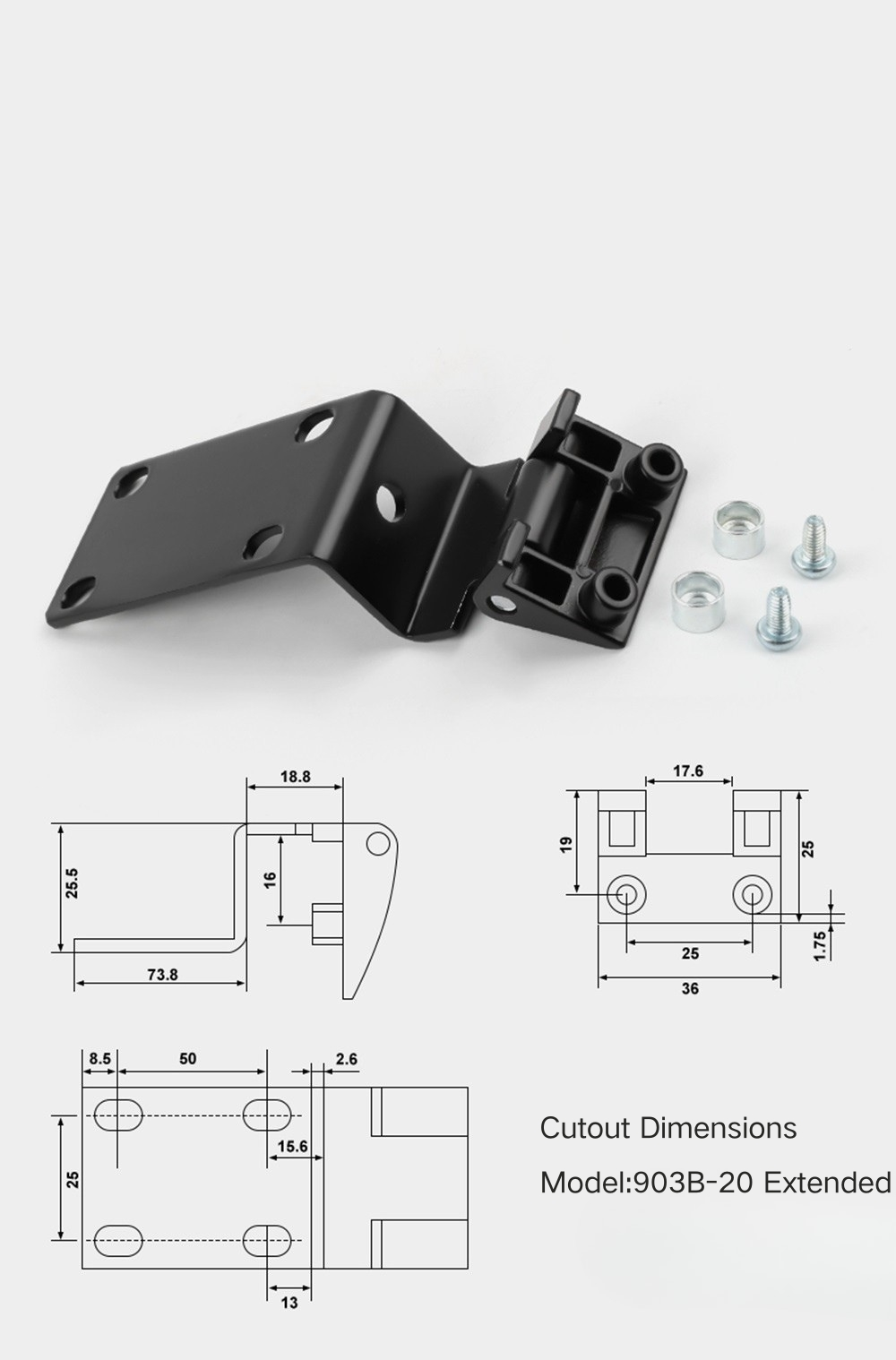

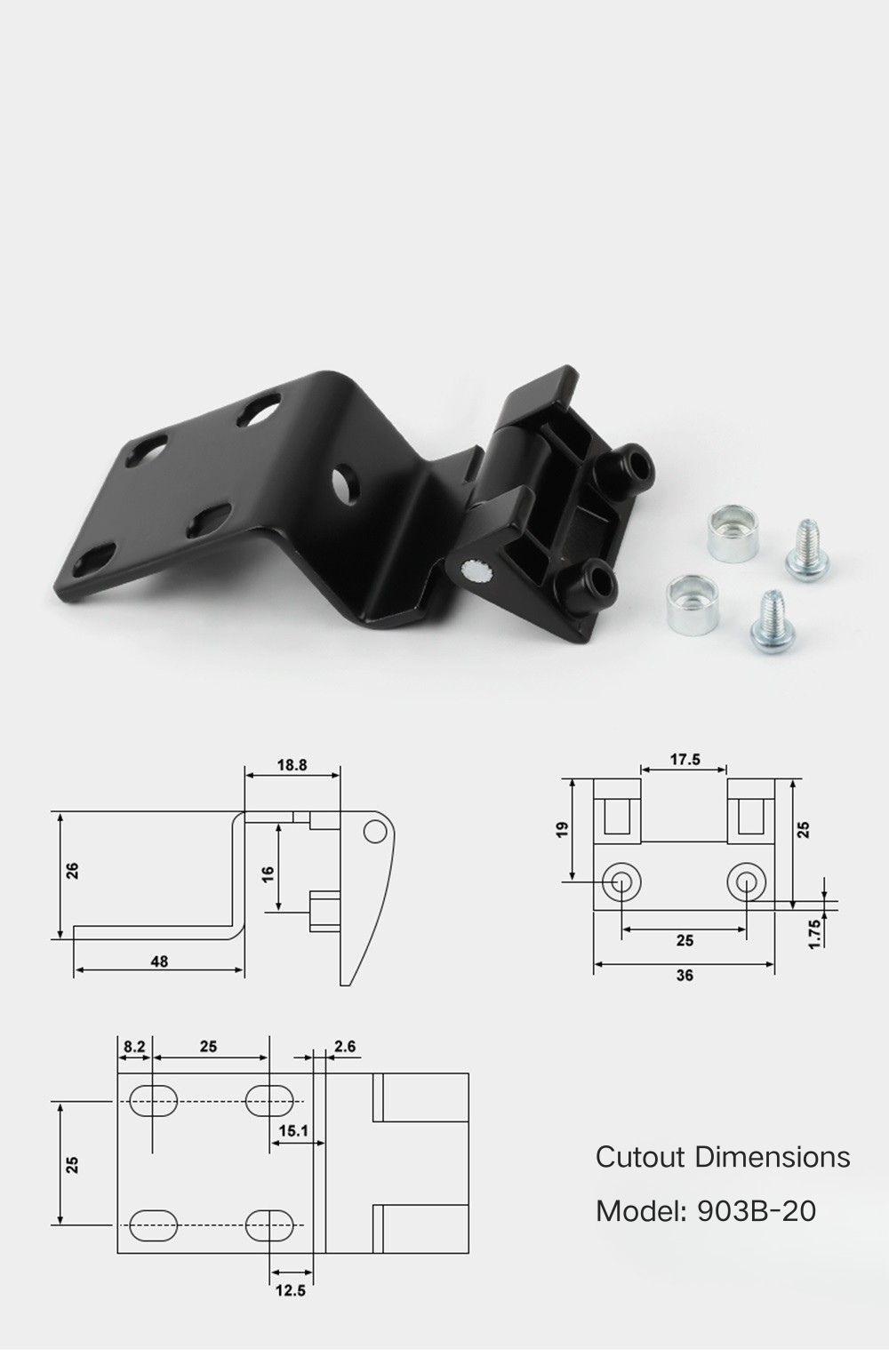

คำถามที่ 8: CL903B-20 Extended เหมาะสำหรับโปรไฟล์เฟรมที่ลึกกว่าหรือไม่

ใช่ — CL903B-20 Extended มีความกว้างฐาน 73.8 มม. ซึ่งกว้างกว่า CL903B-20 มาตรฐานมากที่ 48 มม. เป็นตัวเลือกที่เหมาะสมเมื่อโครงโครงตู้ต้องใช้ฐานบานพับที่ยาวขึ้นเพื่อเชื่อมช่อง C-section ที่ลึกขึ้น
