บานพับประตูสวิตช์เกียร์

ตัวเลือกรุ่นและการกำหนดค่ารู

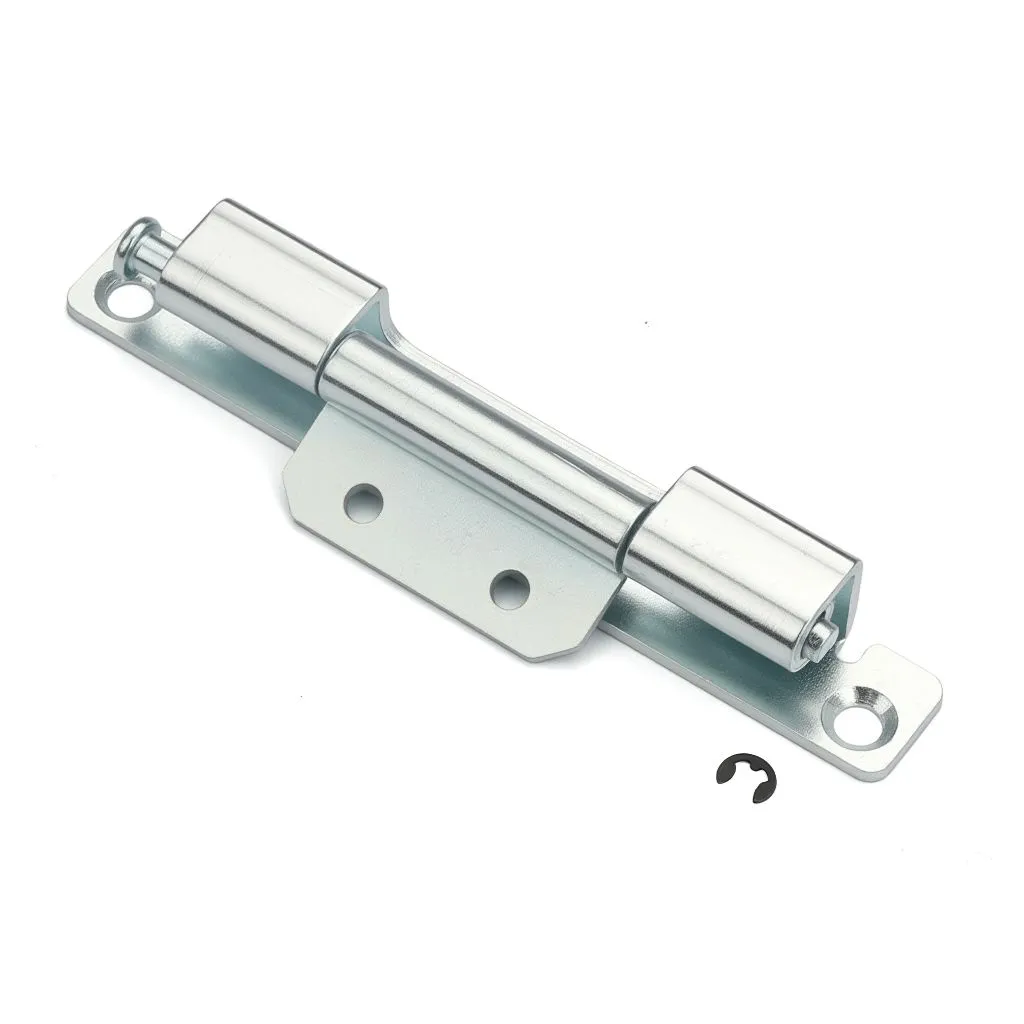

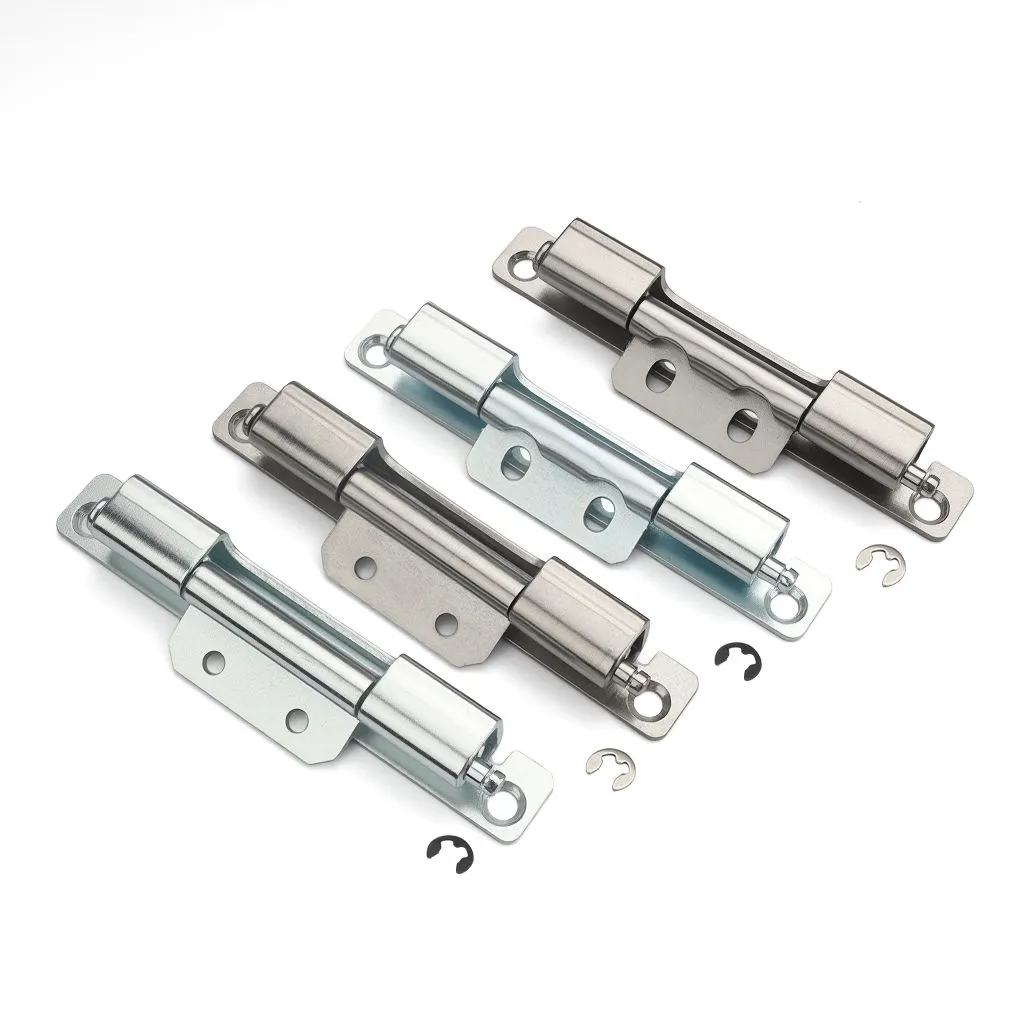

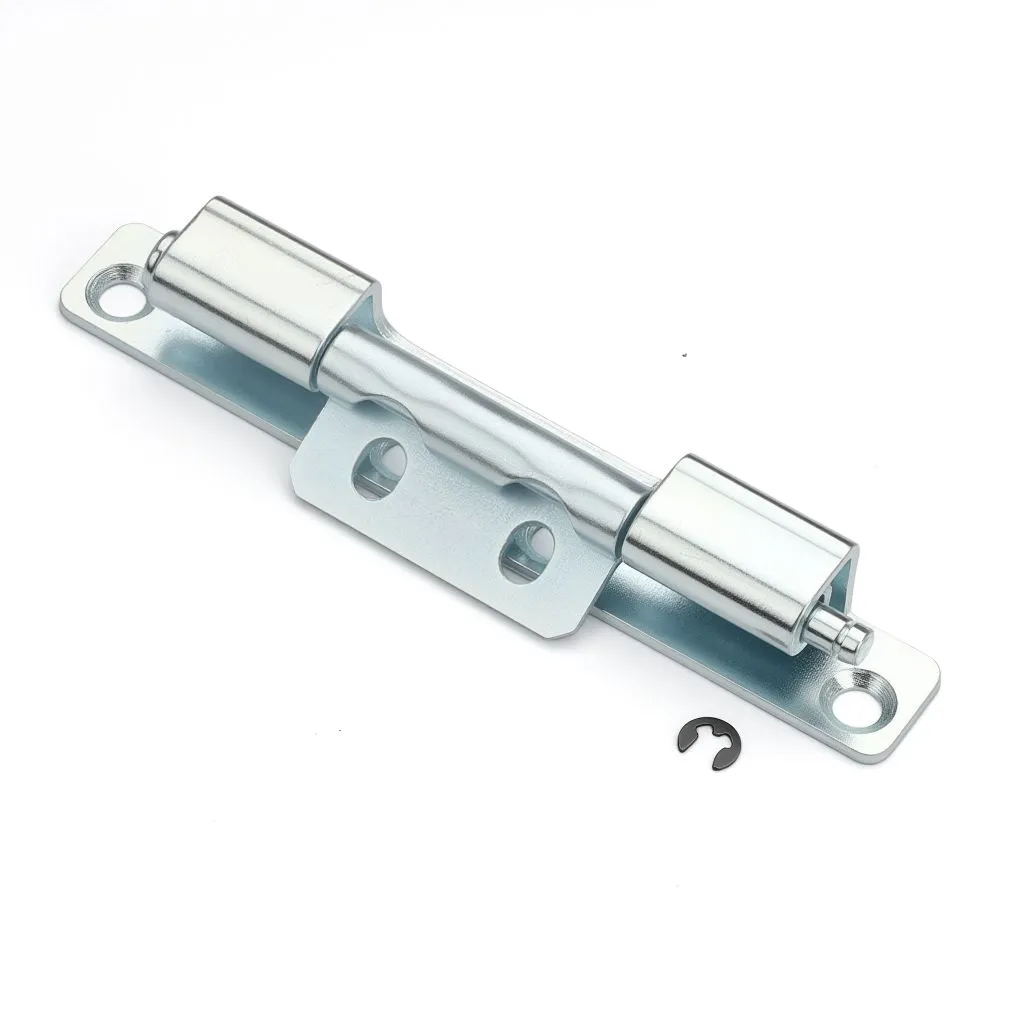

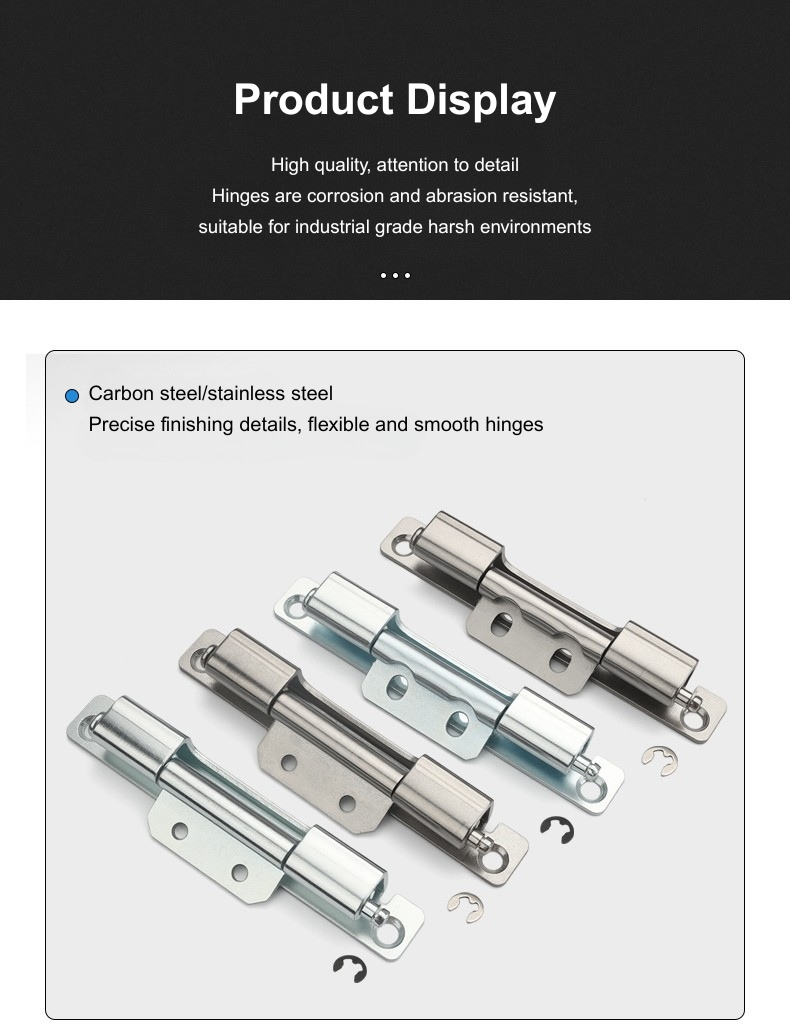

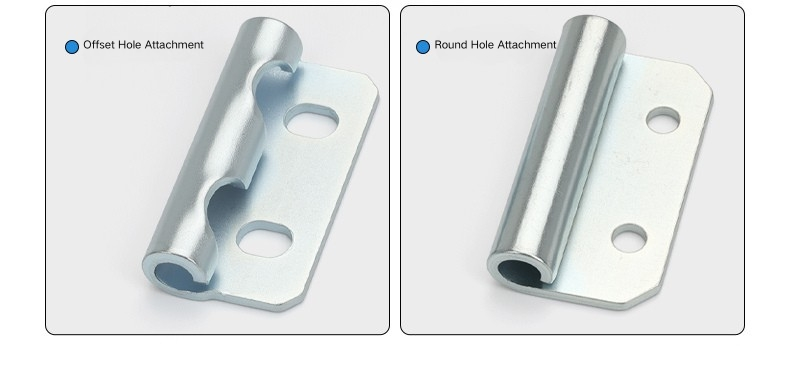

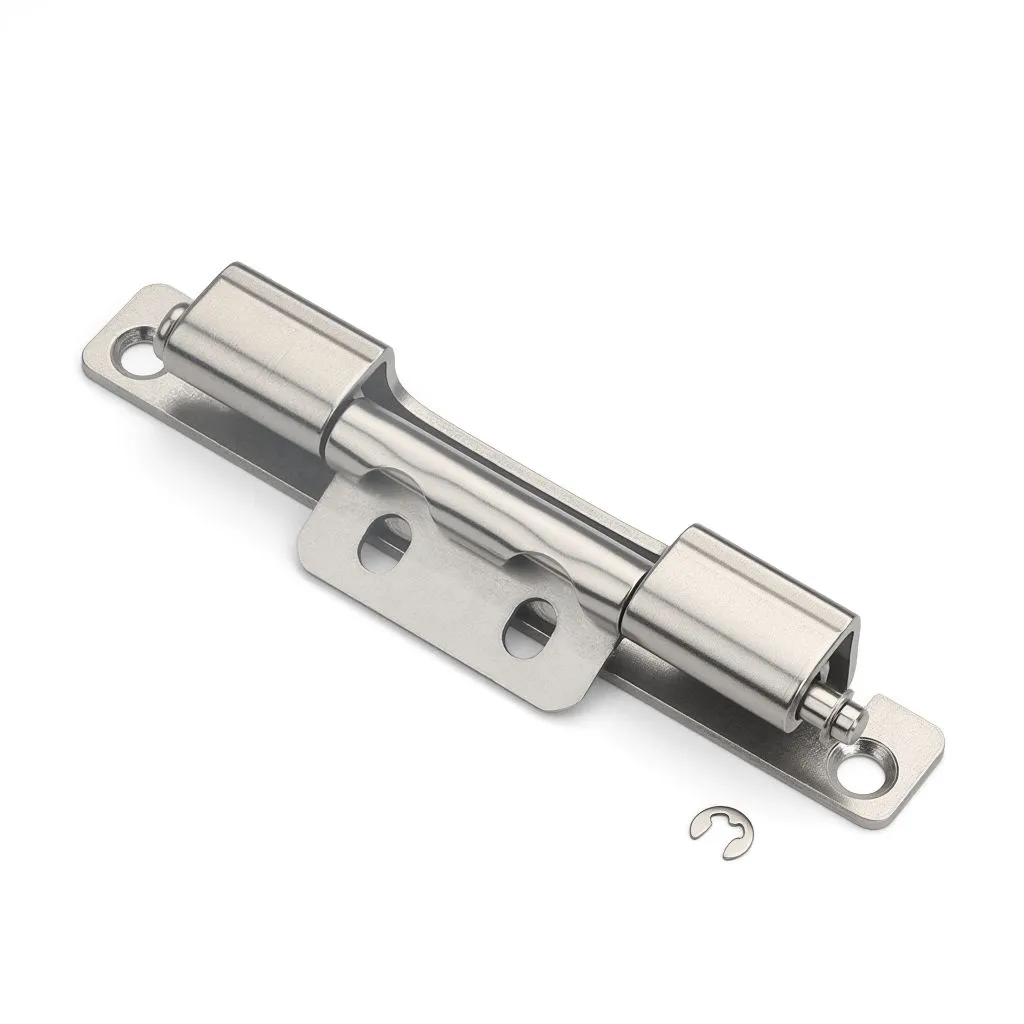

บานพับประตูสวิตช์เกียร์มีให้เลือก 4 แบบ ได้แก่ รูกลมทำจากเหล็กคาร์บอน รูกลมทำจากสแตนเลส รูพรุนทำจากเหล็กคาร์บอน และรูพรุนทำจากสแตนเลส ขนาดโครงสร้างทั้งสี่ด้านเหมือนกัน ความแตกต่างเพียงอย่างเดียวคือรูปร่างของรูยึดบนปีก รูกลมยึดบานพับในตำแหน่งที่กำหนดเมื่อขันสกรูลง รูเจาะช่วยให้มีพื้นที่ในการเปลี่ยนตำแหน่งบานพับก่อนที่จะขันให้แน่นในขั้นสุดท้าย ซึ่งช่วยในการติดตั้งประตูที่ต้องจัดแนวอย่างระมัดระวังกับซีลหรือขอบของกรอบ

การเลือกระหว่างรูกลมหรือรูเจาะรูบนยูนิตนี้ขึ้นอยู่กับขั้นตอนการติดตั้งของคุณ หากตำแหน่งประตูตรงไปตรงมาและสม่ำเสมอตลอดขั้นตอนการผลิต การเจาะรูกลมก็ถือว่าใช้ได้ หากมีการเปลี่ยนแปลงรูปทรงของเฟรมระหว่างยูนิตต่างๆ หรือจำเป็นต้องปรับประตูหลังจากการประกอบครั้งแรก รุ่นรูเจาะจะทำให้กระบวนการนั้นยุ่งยากน้อยลงมาก

โครงสร้างและขนาด

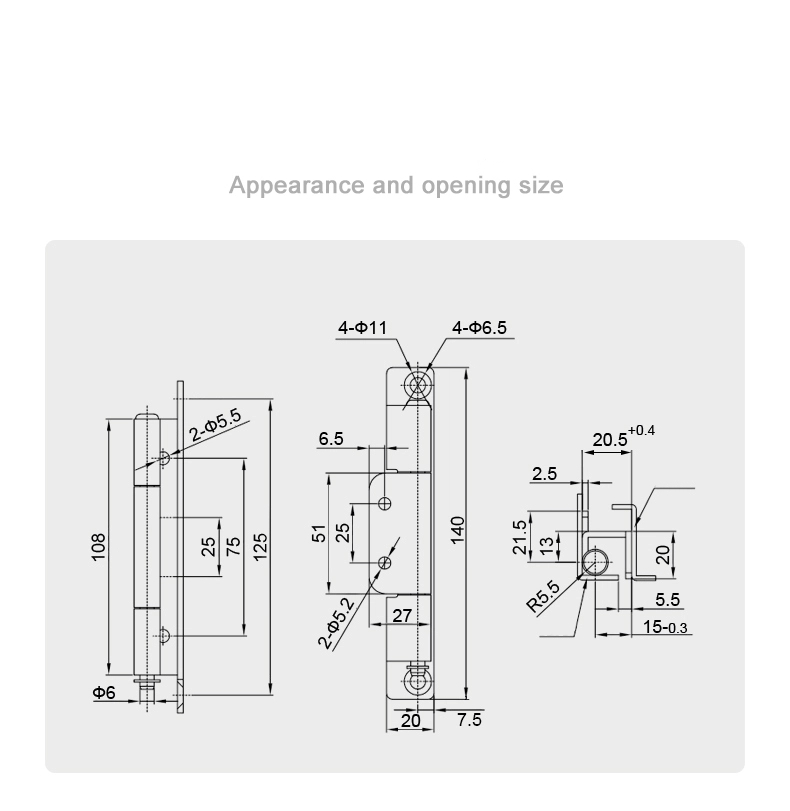

บานพับประตูมีความสูงโดยรวม 108 มม. โดยมีความยาวตัวถังรวม 125 มม. ระยะห่างด้านในระหว่างปีกยึดคือ 75 มม. โดยมีส่วนตรงกลาง 25 มม. ที่กระบอกปืน เส้นผ่านศูนย์กลางลำกล้องคือ Φ6 มม. และปีกยึดสูง 140 มม. และความกว้างฐาน 20 มม. ระยะห่างของรูบนปีกอยู่ที่ศูนย์กลาง 51 มม. และ 25 มม. โดยมีรูยึด 2×Φ5.5 มม. ที่โปรไฟล์ด้านข้าง

การเชื่อมต่อช่องเฟรมบนบานพับประตูสวิตช์เกียร์มีความกว้าง 20.5 มม. (พิกัดความเผื่อ +0.4 มม.) และความลึก 15 มม. (พิกัดความเผื่อ -0.3 มม.) โดยมีรัศมีเบาะนั่งบาร์เรลที่ R5.5 มม. โปรไฟล์ด้านข้างแสดงความสูงรวม 21.5 มม. ความลึกของหน้าสัมผัสด้านใน 13 มม. และออฟเซ็ตด้านข้าง 5.5 มม. โดยมีขั้น 2.5 มม. ที่ทางเข้าช่อง ขนาดเหล่านี้กำหนดรูปทรงของช่องเฟรมที่บานพับได้รับการออกแบบให้ใช้งานได้ ซึ่งคุ้มค่ากับการยืนยันข้อมูลจำเพาะของโครงตู้ก่อนสั่งซื้อ

วัสดุและการรักษาพื้นผิว

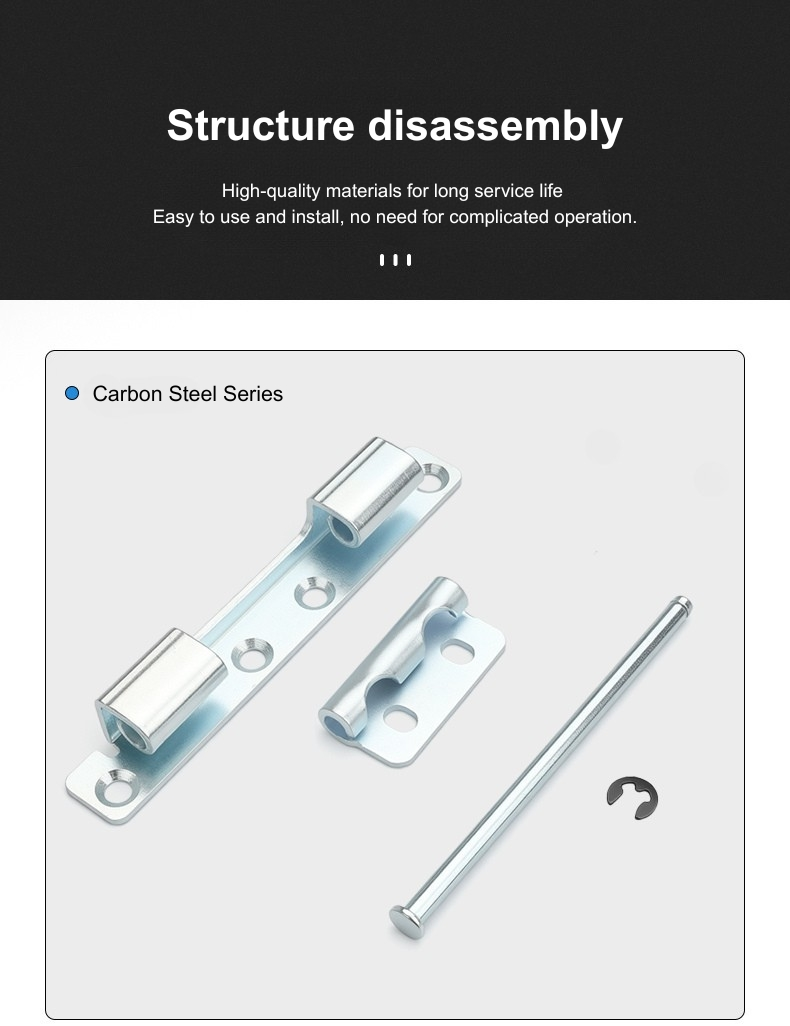

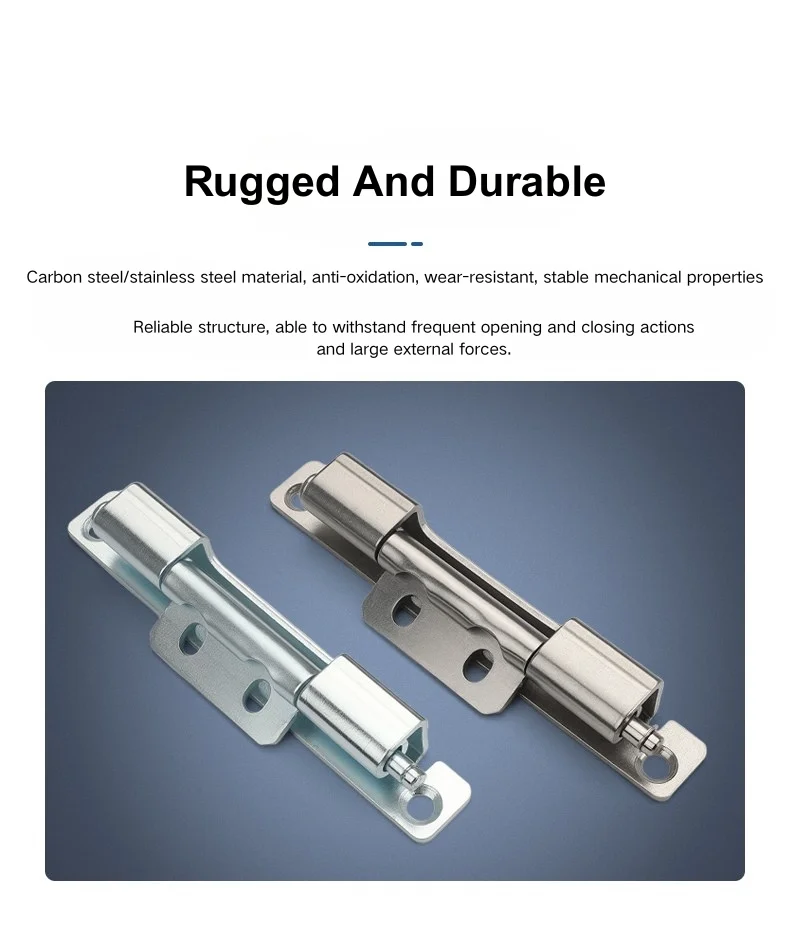

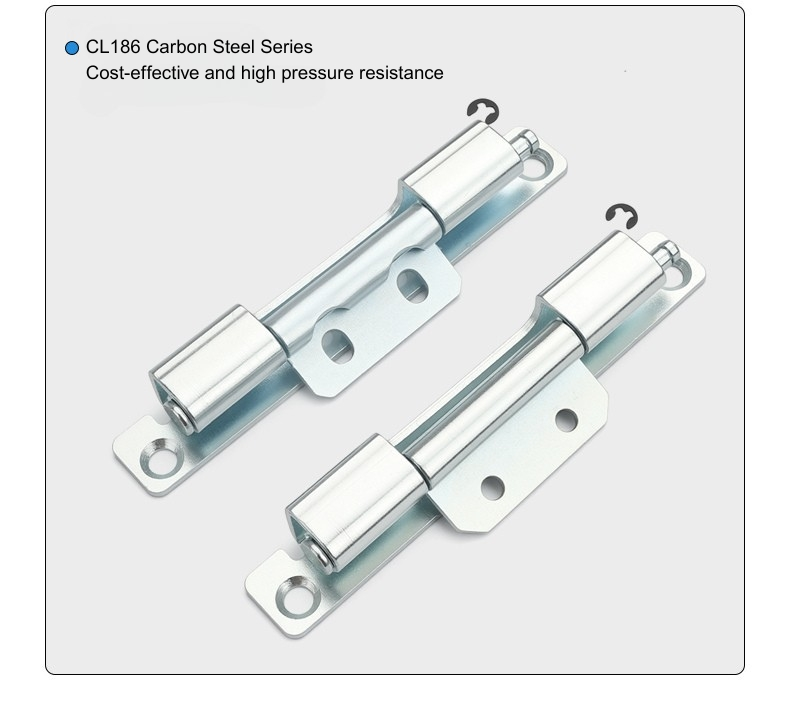

บานพับประตูสวิตช์เกียร์มีจำหน่ายในเหล็กคาร์บอนชุบสังกะสีและสแตนเลส 304 รุ่นเหล็กกล้าคาร์บอนเหมาะกับสภาพแวดล้อมตู้ในร่มมาตรฐาน เช่น แผงกระจายสินค้า แผงควบคุม และตู้อุปกรณ์ในพื้นที่แห้งหรือที่มีการควบคุมอุณหภูมิซึ่งมีการกัดกร่อนต่ำ เป็นตัวเลือกที่คุ้มค่ากว่าสำหรับการสร้างตู้ในปริมาณมากซึ่งสามารถคาดเดาสภาพแวดล้อมการติดตั้งได้

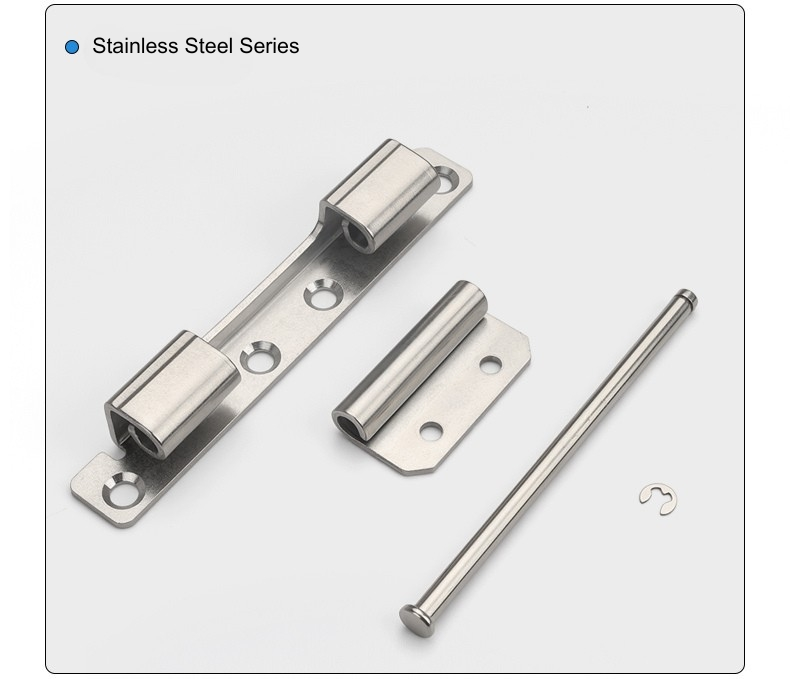

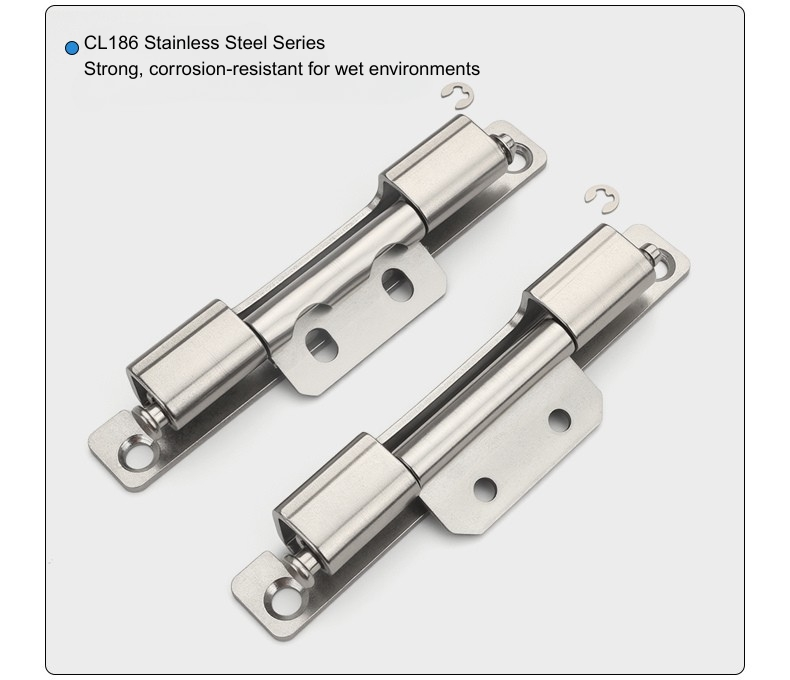

บานพับประตูสแตนเลสเป็นตัวเลือกที่เหมาะสมสำหรับสวิตช์เกียร์กลางแจ้ง ห้องอเนกประสงค์ที่มีความชื้น การติดตั้งบริเวณชายฝั่ง หรือการใช้งานใดๆ ที่ตู้ต้องเผชิญกับความชื้นตลอดอายุการใช้งาน สเตนเลสยังมีแนวโน้มที่จะได้รับการระบุเมื่อการเคลือบตู้เสร็จสิ้นตามมาตรฐานเรียกร้องให้มีพื้นผิวที่สม่ำเสมอในทุกฮาร์ดแวร์ เนื่องจากจะคงรูปลักษณ์ได้ดีกว่าเหล็กชุบสังกะสีเมื่อเวลาผ่านไปในสภาวะที่ท้าทาย

คำถามที่พบบ่อย

คำถามที่ 1: CL186 มีรุ่นอะไรบ้าง

CL186 มีสี่รูปแบบ: เหล็กกล้าคาร์บอนรูกลม, สเตนเลสสตีลรูกลม, เหล็กกล้าคาร์บอนรูเจาะ และสเตนเลสสตีลรูเจาะรู ทั้งหมดมีขนาดลำตัวและรูปทรงการมีส่วนร่วมของช่องเฟรมที่เหมือนกัน

คำถามที่ 2: รุ่นรูกลมและรู slotted แตกต่างกันอย่างไร?

รุ่นรูกลมจะยึดบานพับในตำแหน่งที่กำหนดเมื่อขันสกรูลง รุ่นรูเจาะช่วยให้สามารถปรับตำแหน่งการติดตั้งได้ก่อนที่จะขันให้แน่นในขั้นสุดท้าย ซึ่งมีประโยชน์เมื่อจำเป็นต้องปรับแนวประตูอย่างละเอียดระหว่างการติดตั้ง หรือเมื่อมีการเปลี่ยนแปลงรูปทรงของเฟรมระหว่างชุดตู้

คำถามที่ 3: CL186 ติดตั้งอย่างไร

CL186 ติดตั้งด้วยสกรู ปีกยึดยึดติดกับแผงประตูโดยใช้รูที่ให้มา และตัวบานพับประกอบกับช่องโครงตู้ รุ่นนี้ไม่จำเป็นต้องเชื่อม

คำถามที่ 4: มิติสำคัญของ CL186 คืออะไร

CL186 มีความสูงโดยรวม 108 มม. โดยมีความยาวลำตัว 125 มม. และช่วงด้านใน 75 มม. ลำกล้องมีขนาด Φ6 มม. ปีกยึดมีความสูง 140 มม. พร้อมฐาน 20 มม. ความกว้างของช่องเฟรมคือ 20.5 มม. (+0.4 มม.) และความลึก 15 มม. (-0.3 มม.)

คำถามที่ 5: ฉันควรเลือกวัสดุใดสำหรับตู้ภายนอก

รุ่นสเตนเลสสตีลเป็นตัวเลือกที่เหมาะสมสำหรับการติดตั้งกลางแจ้ง สภาพแวดล้อมที่ชื้น หรือทุกที่ ความต้านทานการกัดกร่อนเป็นข้อกำหนดระยะยาว รุ่นเหล็กคาร์บอนกัลวาไนซ์เหมาะกับการใช้งานในตู้มาตรฐานภายในอาคาร

คำถามที่ 6: CL186 เป็นบานพับแบบซ่อนใช่หรือไม่

ใช่ — บานพับประตูสวิตช์เกียร์ CL186 ติดตั้งอยู่ภายในช่องกรอบตู้เมื่อปิดประตู โดยไม่เหลือฮาร์ดแวร์ที่มองเห็นได้บนหน้าประตูด้านนอก ตัวบานพับฝังอยู่ในโปรไฟล์เฟรมจนสุด

Q7: หลังการติดตั้งสามารถถอดประตูออกได้หรือไม่?

ใช่. CL186 เป็นบานพับแบบถอดได้ โดยสามารถยกประตูออกจากช่องเฟรมได้โดยไม่ต้องใช้เครื่องมือเมื่อบานพับถูกปลดแล้ว ทำให้สามารถใช้งานได้จริงกับสายการประกอบตู้และการบำรุงรักษาภาคสนามซึ่งจำเป็นต้องถอดประตูออกเป็นระยะๆ

คำถามที่ 8: CL186 เหมาะกับตู้ประเภทใด

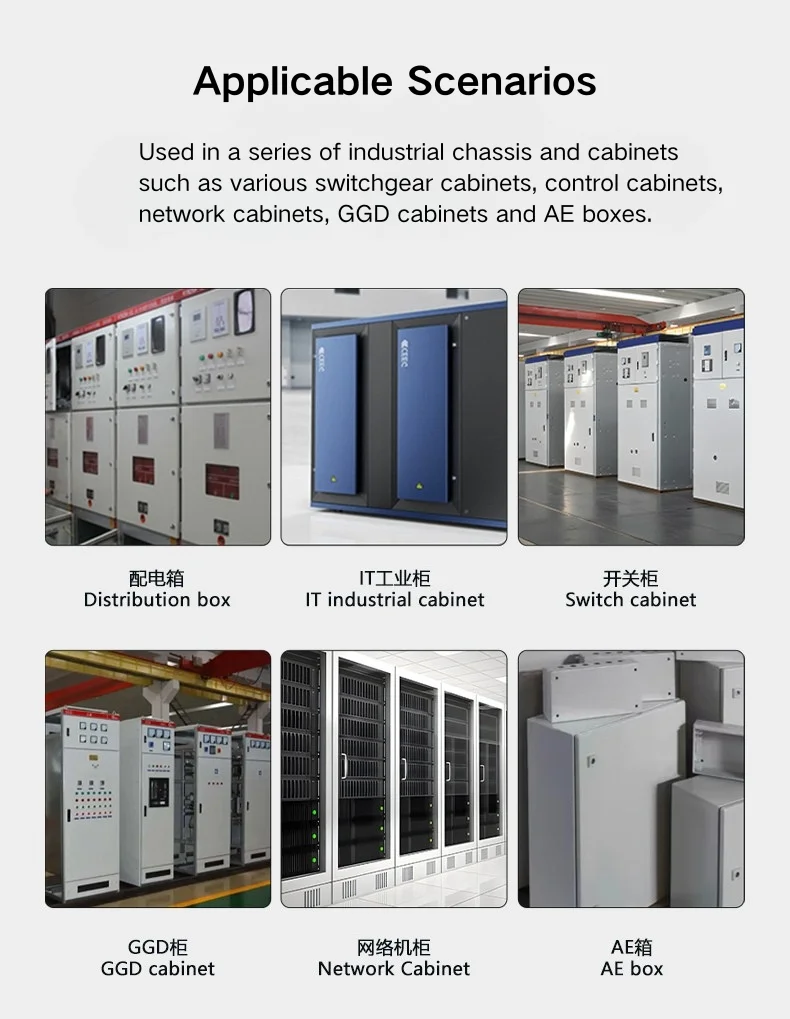

บานพับปกปิด CL186 ใช้กับตู้สวิตช์เกียร์ กล่องจ่ายไฟ ประตูตู้ควบคุม และกล่องหุ้มอุปกรณ์อุตสาหกรรม - ทุกที่ที่ต้องการบานพับปกปิดแบบถอดออกได้ซึ่งมีรูปลักษณ์ภายนอกที่สะอาดตาเป็นข้อกำหนดที่ต้องการ
