บานพับเดือยรัฐสภาแบบเชื่อม

ตัวเลือกรุ่นและประเภทเธรด

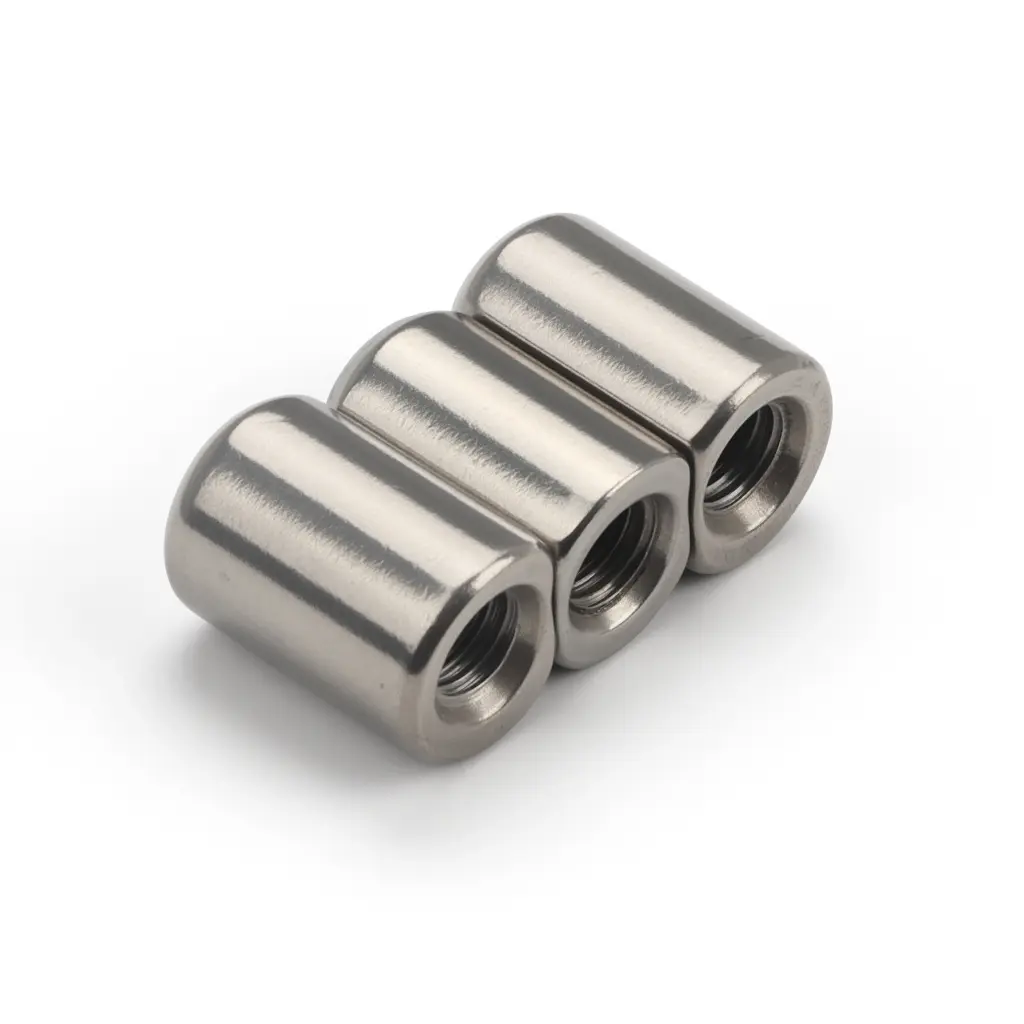

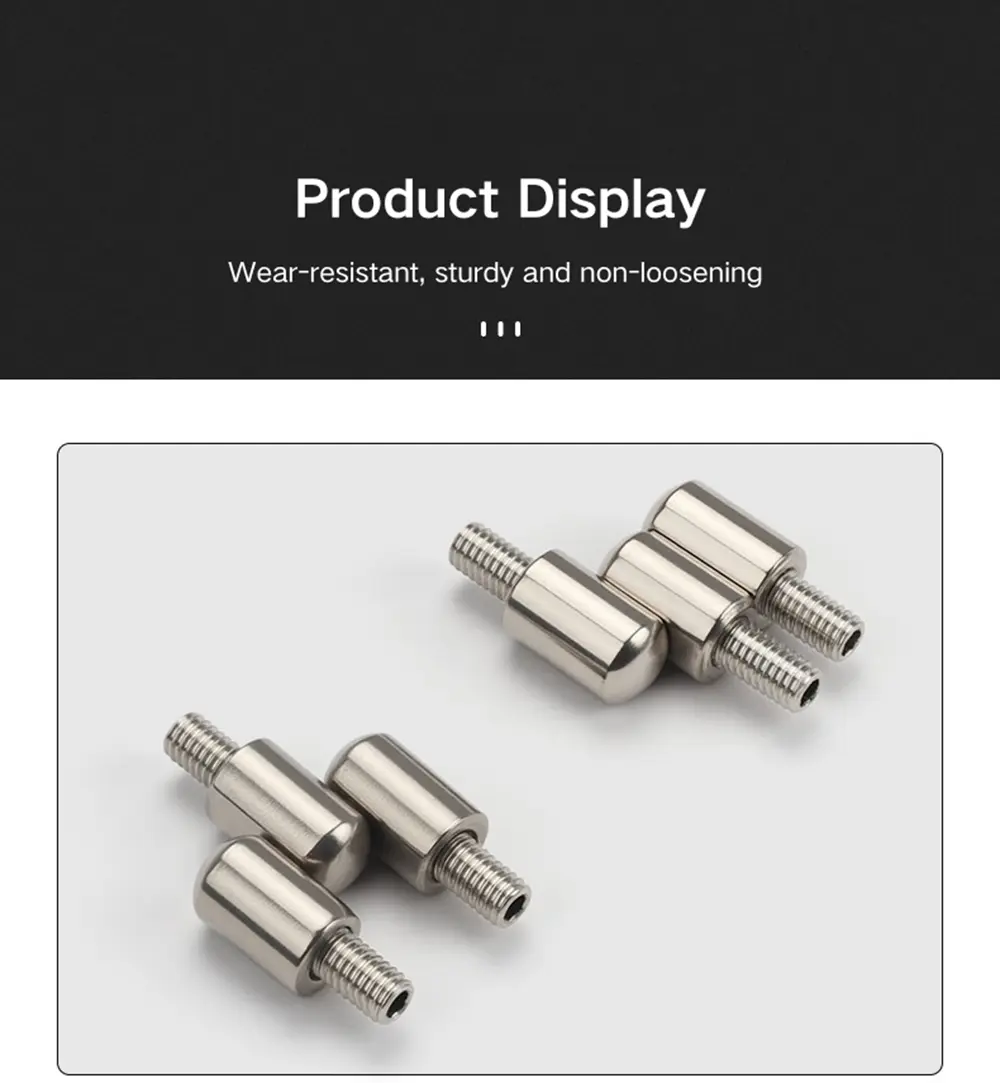

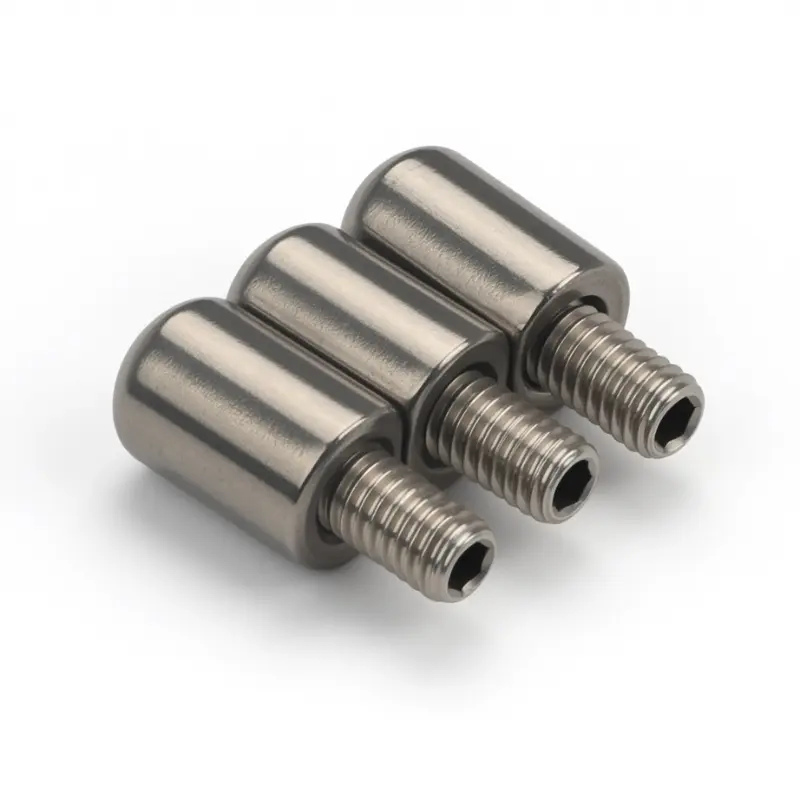

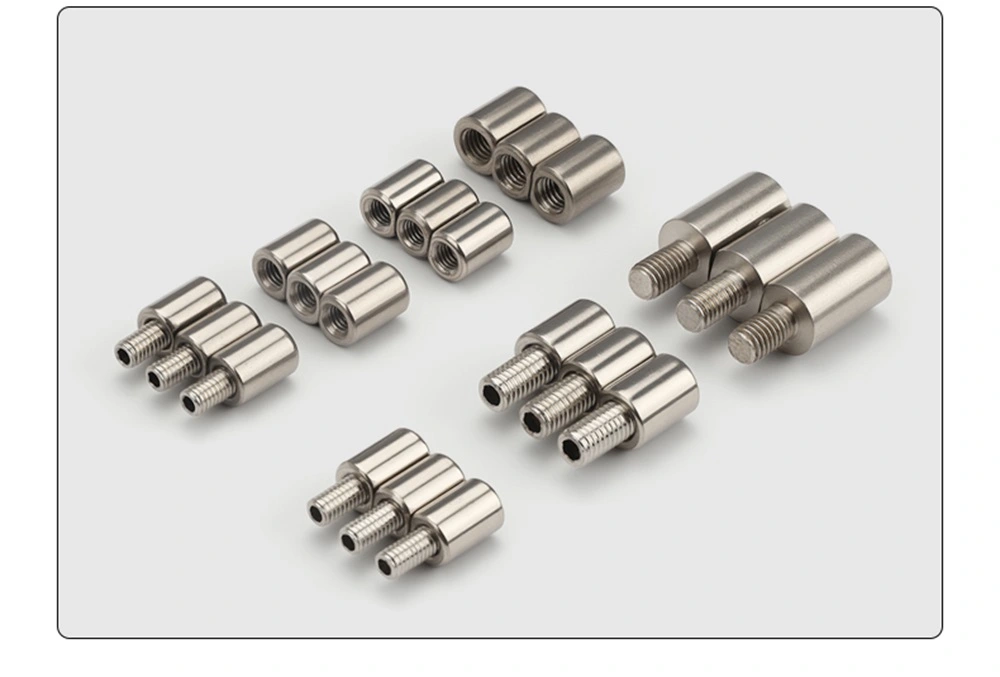

บานพับเดือยรัฐสภาแบบเชื่อมมีจำหน่ายในรุ่นเกลียวภายในและภายนอกทั้งขนาด M6 และ M8 ประเภทเกลียวภายนอกมีแกนเกลียวยื่นออกมาที่ปลายยึดซึ่งสอดเข้าไปในรูเกลียวในแผงประตูหรือกรอบโดยตรง ประเภทเกลียวภายในมีช่องเสียบเกลียวที่ปลายยึดซึ่งรับโบลท์จากด้านแผง ทั้งสองประกอบเข้ากับพื้นผิวการติดตั้งด้วยการทำเกลียว จากนั้นจึงยึดให้แน่นด้วยการเชื่อมเพื่อการติดตั้งแบบถาวรและมั่นคง

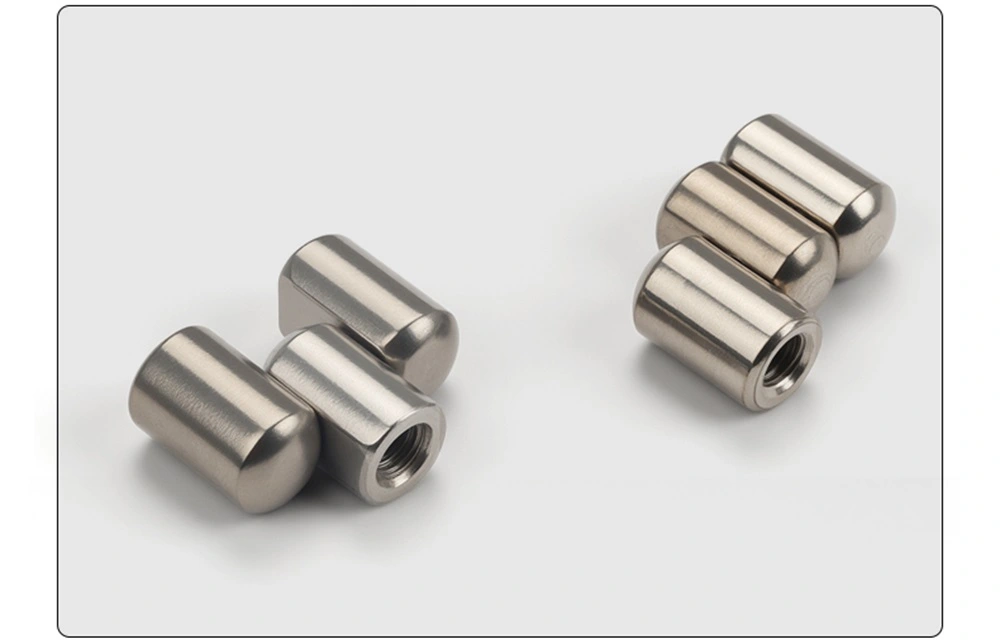

ภายในช่วงบานพับ ประเภทรวมเกลียวภายนอก M6 และประเภทรวมเกลียวภายใน M6 เป็นรุ่นพินคงที่ — พินเป็นส่วนหนึ่งของตัวบานพับและไม่สามารถถอดออกได้ รุ่นอื่นๆ ทั้งหมดสามารถถอดออกได้ โดยมีรูด้านข้างผ่านกระบอกที่ช่วยให้สามารถเลื่อนหมุดออกได้เมื่อจำเป็นต้องถอดประตู รุ่นเกลียวนอก M8×16 เป็นตัวเลือกสตัดที่ยาวที่สุดในกลุ่มผลิตภัณฑ์ เหมาะสำหรับแผงที่มีความลึกในการติดตั้งมากกว่า

โครงสร้างและขนาด

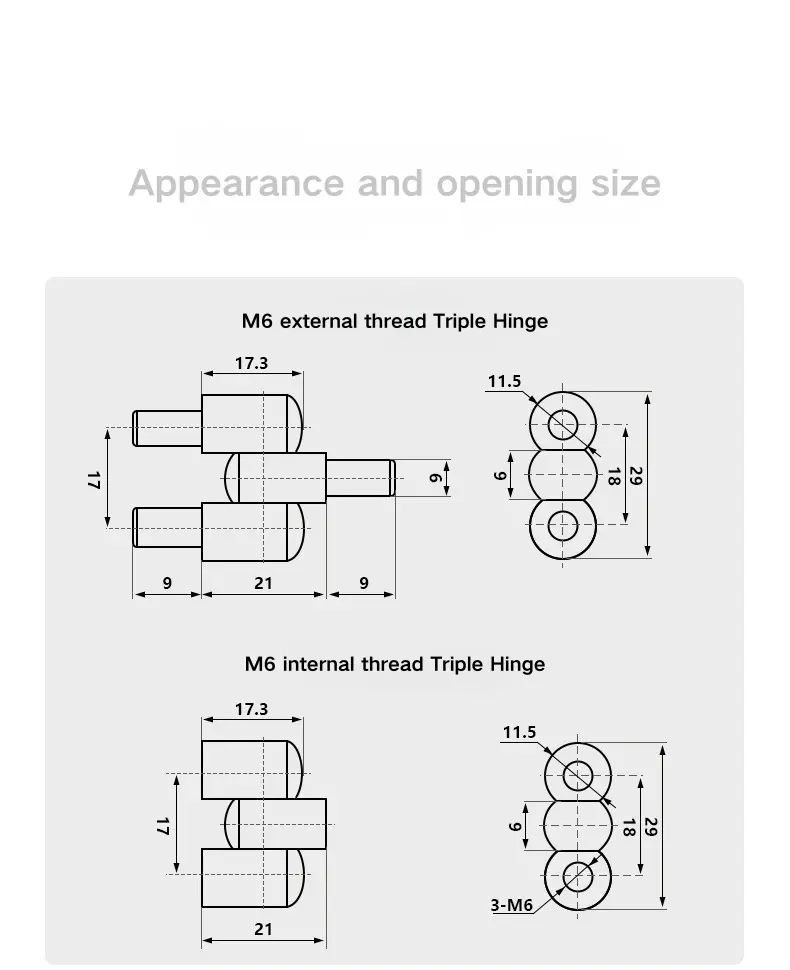

บานพับเดือยรัฐสภาแบบเชื่อม M6 มีความยาวโดยรวม 17.3 มม. โดยมีช่วงกระบอกตรงกลาง 21 มม. รุ่นเกลียวนอกเพิ่มส่วนต่อขยายสตั๊ด 9 มม. ที่ปลายแต่ละด้าน ทำให้มีระยะกางทั้งหมด 39 มม. ปึกถังสามชั้นมีความสูงรวม 29 มม. ในสามส่วนขนาด 9 มม., 18 มม. และข้อนิ้วด้านบน โดยมีความกว้างของลำกล้อง 11.5 มม. และเส้นผ่านศูนย์กลางของหมุด 6 มม.

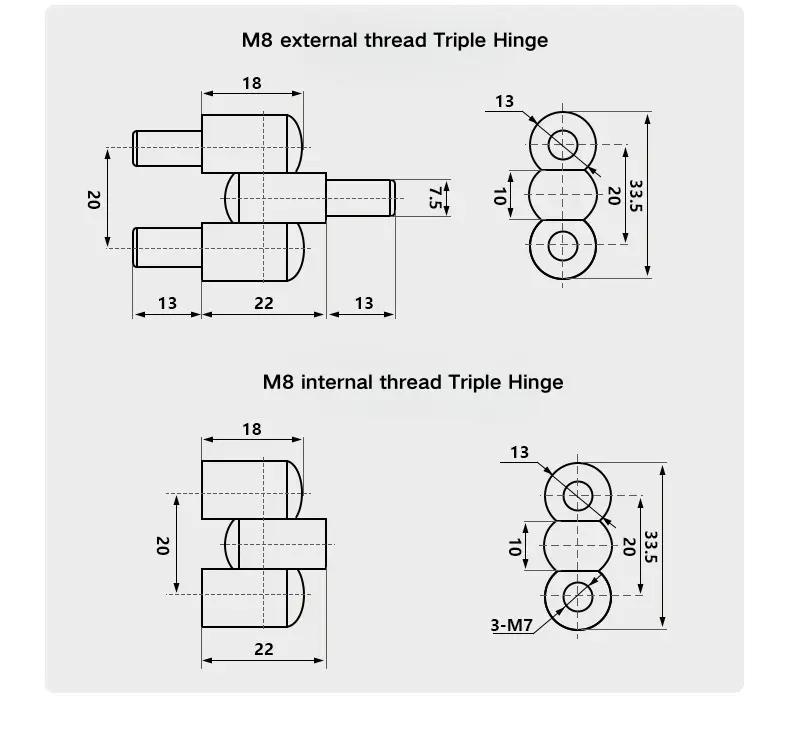

บานพับเดือย M8 มีขนาดใหญ่กว่าตามสัดส่วน โดยมีความยาวลำตัว 18 มม. และช่วงกึ่งกลาง 22 มม. รุ่นเกลียวนอกเพิ่มส่วนต่อขยายสตั๊ด 13 มม. ในแต่ละด้าน เพื่อให้มีระยะกางทั้งหมด 48 มม. ถังสามลำกล้องมีความสูงรวม 33.5 มม. ในสามส่วน — 10 มม., 20 มม. และข้อนิ้วด้านบน — โดยมีความกว้างลำกล้อง 13 มม. และเส้นผ่านศูนย์กลางของพิน 7.5 มม. รุ่นเกลียวใน M8 ใช้ซ็อคเก็ตเกลียวขนาด 3×M7

การติดตั้งและการกำหนดค่าพิน

บานพับเดือยรัฐสภาแบบเชื่อมได้รับการติดตั้งโดยเกลียวสตั๊ดหรือปลายซ็อกเก็ตเข้ากับแผงประตูหรือจุดยึดเฟรม จากนั้นจึงเชื่อมเพื่อยึดตำแหน่งอย่างถาวร การผสมผสานระหว่างการยึดเกลียวและการเชื่อมทำให้มีการติดตั้งที่ปลอดภัย ซึ่งสามารถรองรับทั้งภาระในการหมุนของการหมุนเวียนของประตูและแรงด้านข้างใดๆ บนบานพับระหว่างการใช้งาน

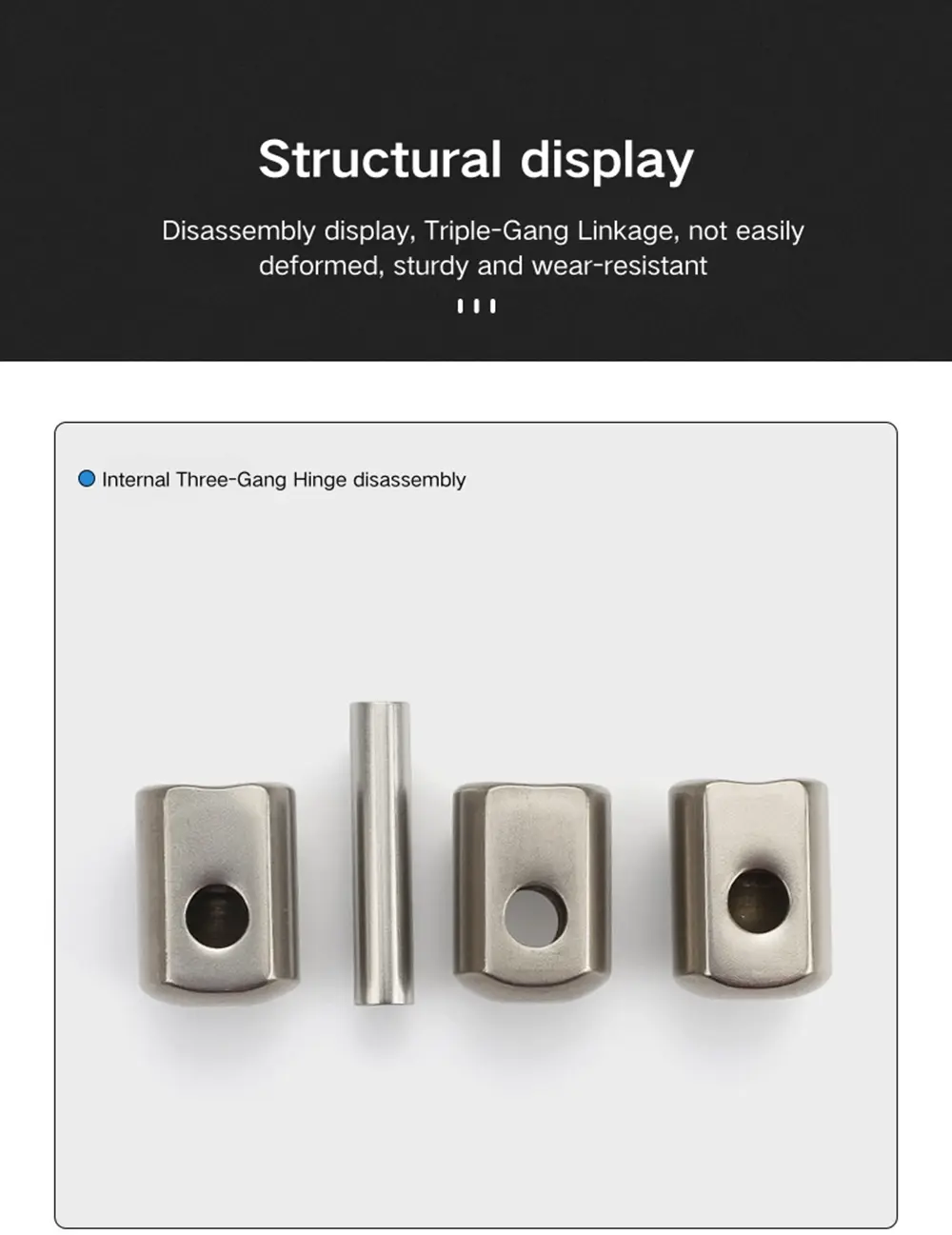

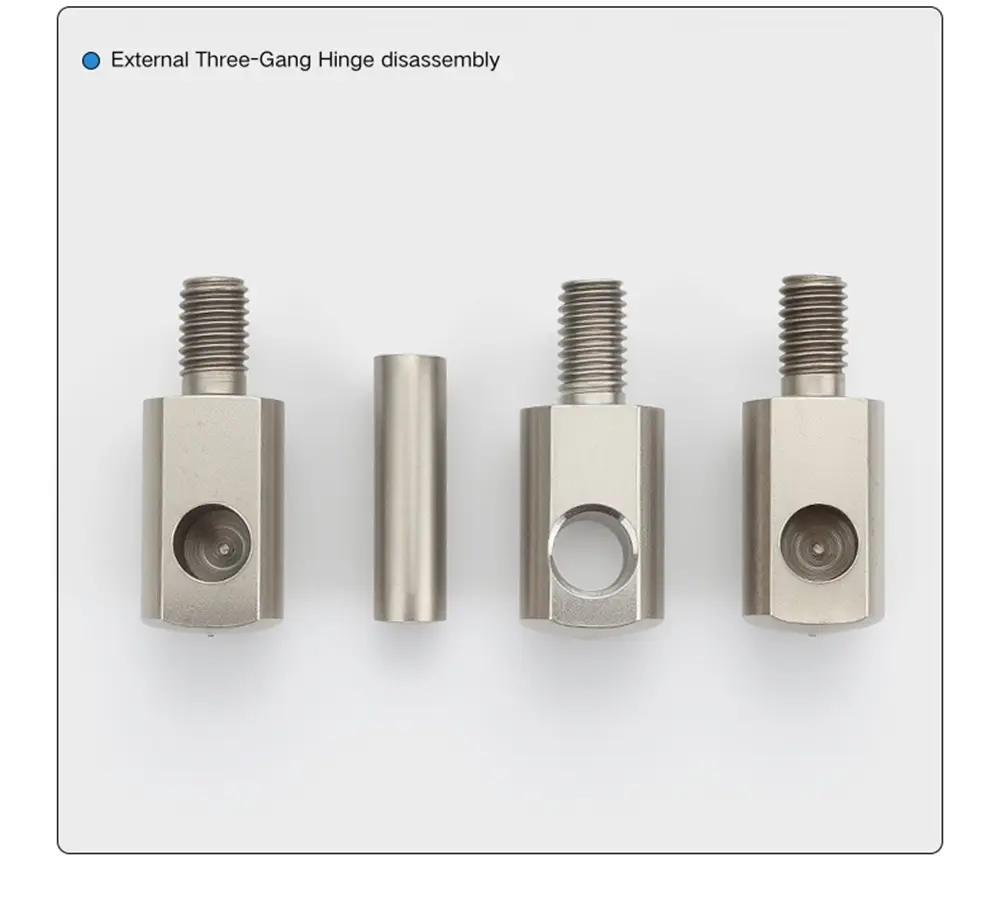

สำหรับเวอร์ชันที่ถอดออกได้ของยูนิตนี้ หมุดจะออกจากรูด้านข้างในตัวกระบอกและสามารถดึงออกเพื่อปลดประตูออกจากเฟรมได้โดยไม่รบกวนส่วนยึดแบบเชื่อม เวอร์ชันรวมไม่มีรูด้านข้าง หมุดถูกยึดไว้ภายในกระบอกปืน และบานพับไม่ได้ออกแบบมาให้ถอดประตูออกได้ การเลือกระหว่างแบบรวมและแบบถอดออกได้นั้นขึ้นอยู่กับว่าจำเป็นต้องถอดประตูออกตลอดอายุการใช้งานของตู้หรือไม่

วัสดุและการตกแต่งพื้นผิว

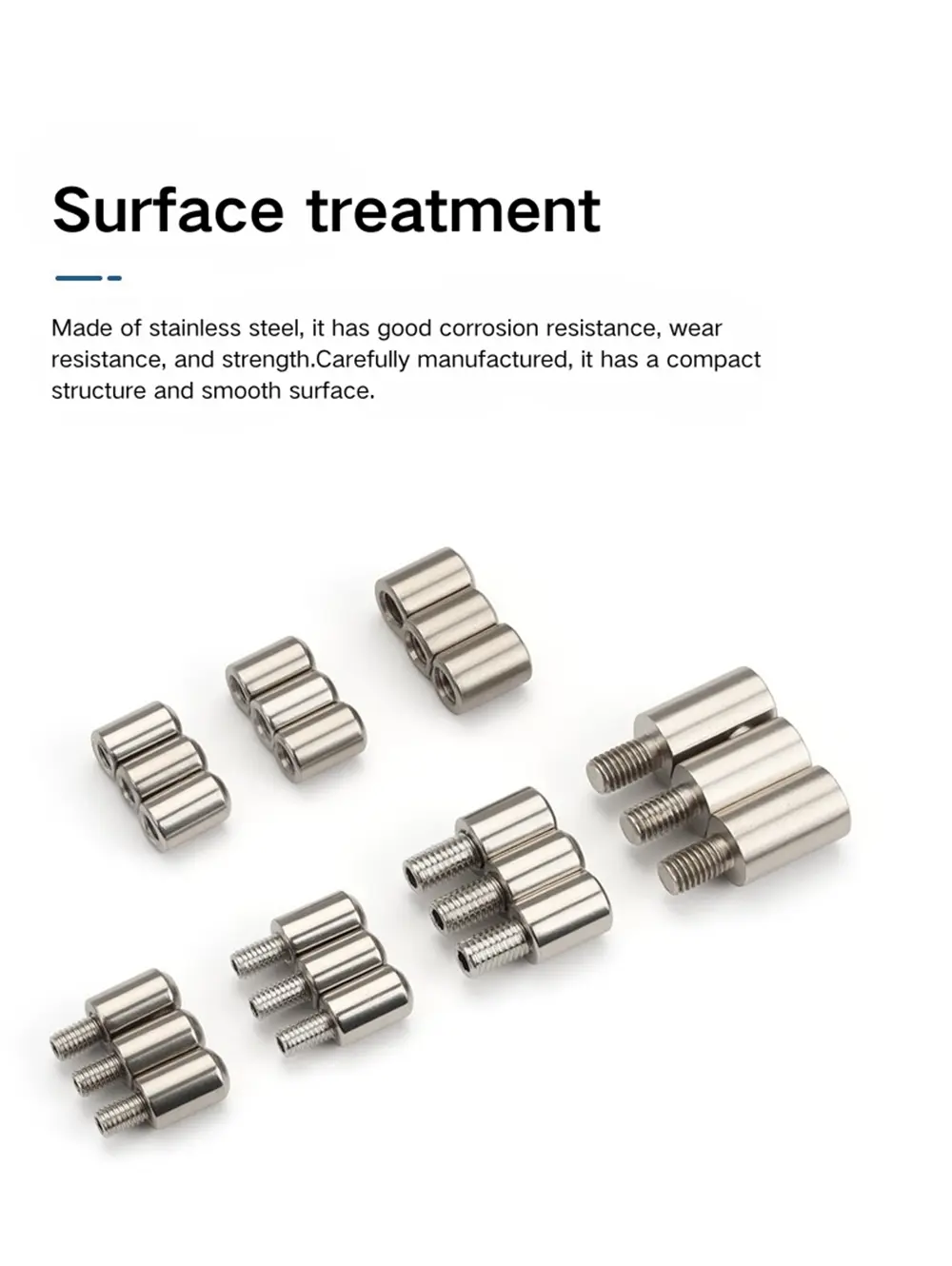

โมดูลาร์นี้มีจำหน่ายในสแตนเลส 201 และ 304 ขัดเงาแบบสั่นสะเทือนทั้งคู่ กระบวนการขัดเงาแบบสั่นจะขจัดเสี้ยนและขอบคม และให้พื้นผิวด้านที่มีความมันเงาต่ำสม่ำเสมอ — ไม่ใช่การขัดเงาหรือขัดเงา ทั้งสองเกรดมีลักษณะเหมือนกันหลังจากการขัดเงา ความแตกต่างอยู่ที่ความต้านทานการกัดกร่อน

สแตนเลส 201 มีความทนทานต่อการกัดกร่อนได้ดีสำหรับการใช้งานตู้จ่ายไฟภายในอาคารและแผงจ่ายไฟในสภาพแวดล้อมปานกลาง และเป็นตัวเลือกที่คุ้มค่ากว่าในกลุ่มผลิตภัณฑ์ต่างๆ บานพับเดือยรัฐสภาแบบเชื่อมสแตนเลส 304 เป็นตัวเลือกที่ดีกว่าสำหรับโครงสร้างภายนอกอาคาร สภาพแวดล้อมที่มีความชื้น หรือการติดตั้งที่ต้องการความทนทานต่อการกัดกร่อนในระยะยาว ทั้งสองแบบมีจำหน่ายในขนาดเกลียวและการกำหนดค่าพินส่วนใหญ่ในช่วงนี้

คำถามที่พบบ่อย

คำถามที่ 1: กลุ่มบานพับนี้มีรุ่นใดบ้าง

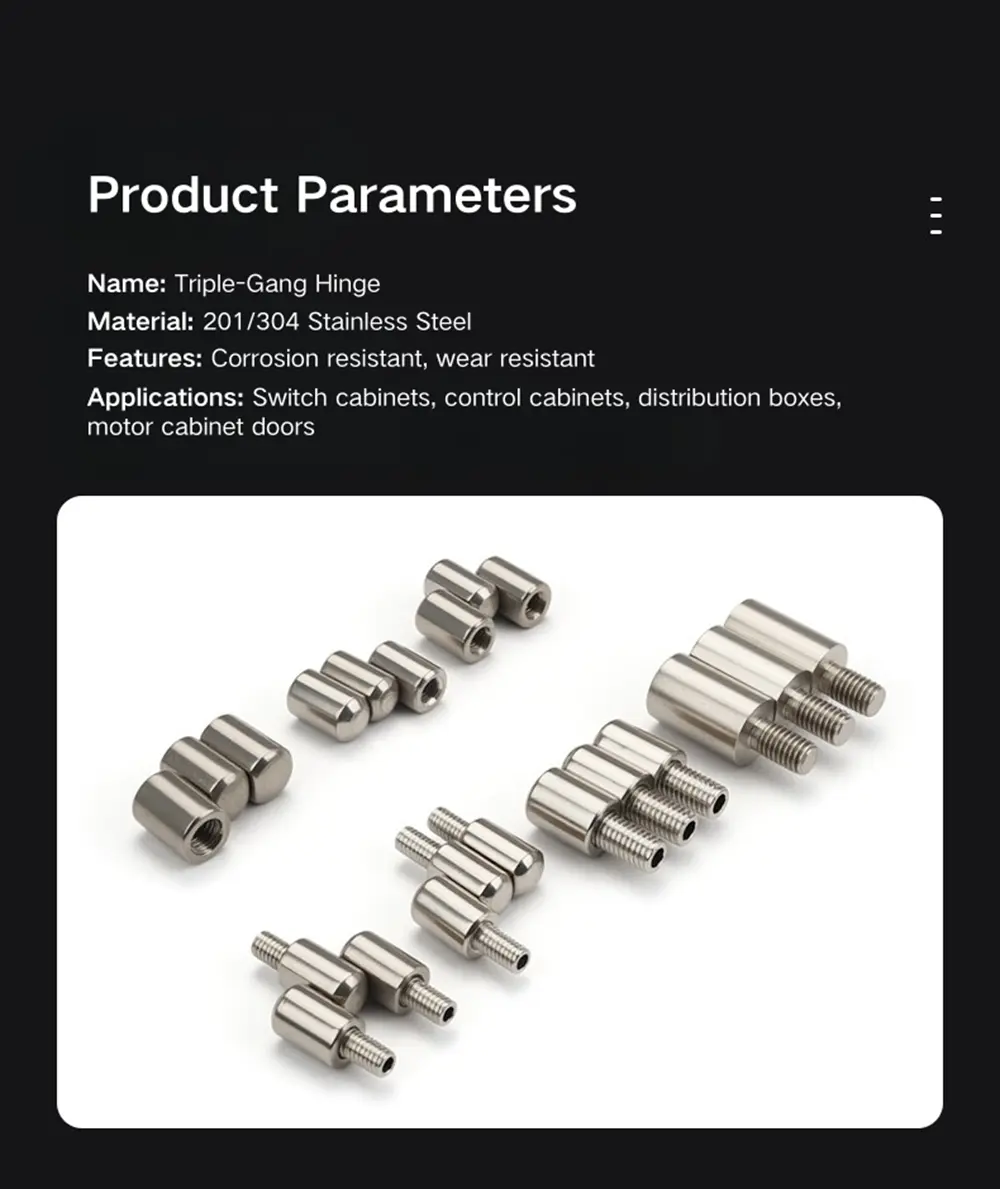

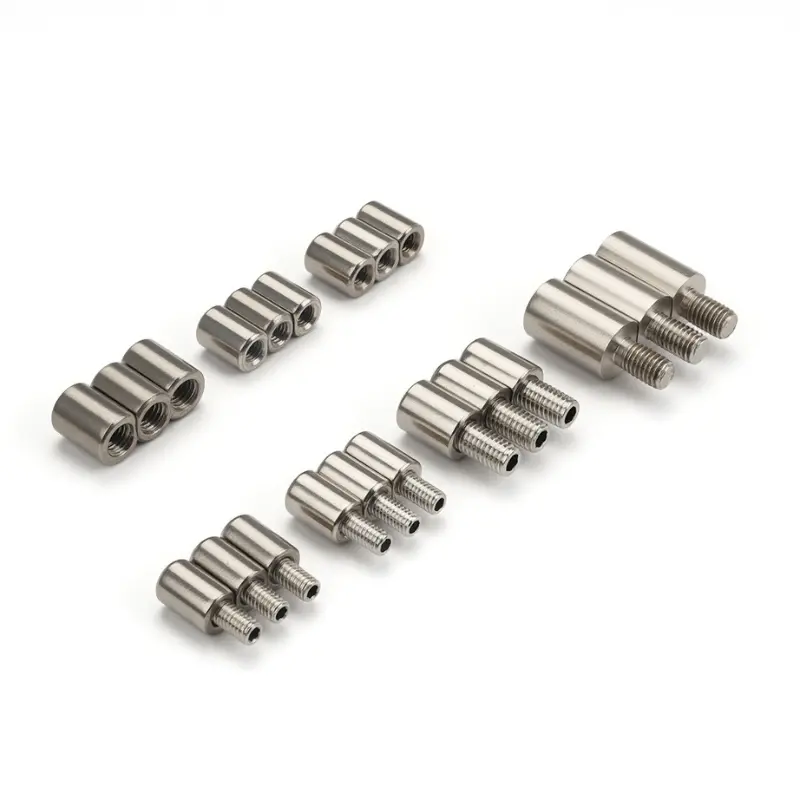

กลุ่มผลิตภัณฑ์ครอบคลุมสิบเอ็ดรูปแบบ: เกลียวภายในและภายนอกในขนาด M6 และ M8 ทั่วทั้งสเตนเลสสตีล 201 และ 304 ในรูปแบบพินในตัวและถอดออกได้ เกลียวนอก M8×16 มีให้เลือกใช้เป็นแกนเสริมเพิ่มเติมสำหรับการติดตั้งแผงที่ลึกยิ่งขึ้น

คำถามที่ 2: แบบรวมและแบบถอดออกได้แตกต่างกันอย่างไร?

แบบรวมมีหมุดยึดอยู่กับที่ ไม่สามารถถอดออกได้ และบานพับไม่ได้ออกแบบมาให้ถอดประกอบประตูได้ ชนิดถอดออกได้มีรูทางออกด้านข้างผ่านกระบอก หมุดเลื่อนออกเพื่อให้ประตูสามารถยกออกจากกรอบได้โดยไม่ต้องใช้เครื่องมือหรือรบกวนการยึดแบบเชื่อม

Q3: อะไรคือความแตกต่างระหว่างเธรดภายในและภายนอก?

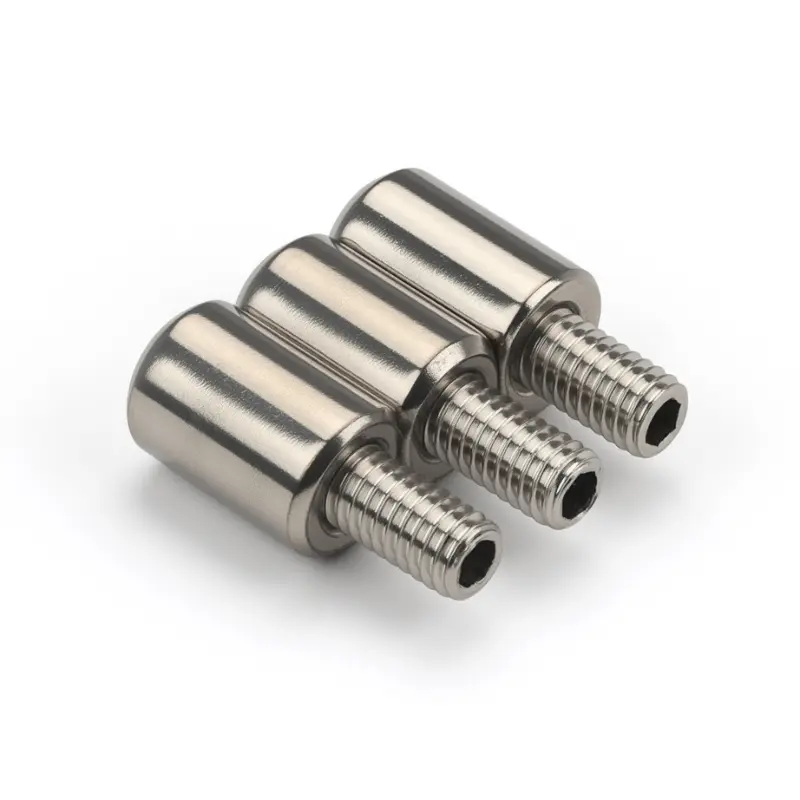

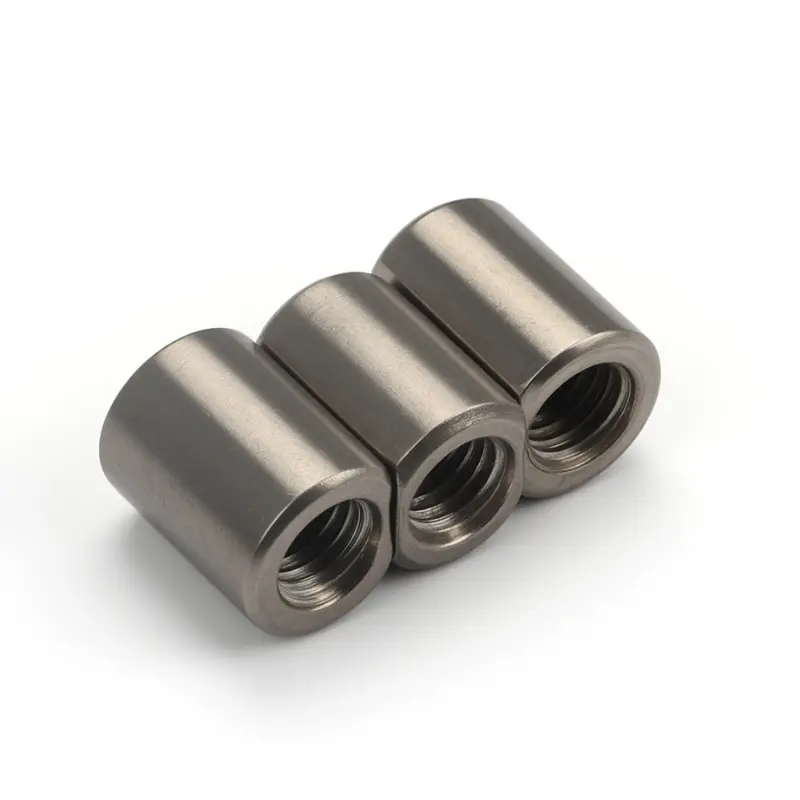

รุ่นเกลียวนอกมีสตัดที่ยื่นออกมาซึ่งสอดเข้าไปในรูต๊าปเกลียวในแผงหรือเฟรม รุ่นเกลียวภายในมีช่องเสียบเกลียวที่รับโบลท์จากด้านข้างแผง จากนั้นทั้งสองจะเชื่อมเข้าที่หลังจากทำเกลียวเพื่อการติดตั้งแบบถาวร

Q4: บานพับนี้ติดตั้งอย่างไร?

การติดตั้งเกี่ยวข้องกับการร้อยสตั๊ดหรือปลายซ็อกเก็ตเข้ากับแผงประตูหรือจุดยึดเฟรม จากนั้นจึงเชื่อมเพื่อยึดบานพับอย่างถาวร การผสมผสานระหว่างการยึดเกลียวและการเชื่อมทำให้บานพับมีความเสถียรภายใต้ภาระของประตูที่หมุนและแรงด้านข้าง

คำถามที่ 5: มิติข้อมูลหลักสำหรับเวอร์ชัน M6 และ M8 คืออะไร

บานพับเดือยรัฐสภาแบบเชื่อม M6 มีความยาว 17.3 มม. โดยมีช่วงกึ่งกลาง 21 มม. และเส้นผ่านศูนย์กลางพิน 6 มม. ปึกสามลำกล้องสูง 29 มม. และกว้าง 11.5 มม. รุ่น M8 มีตัวถัง 18 มม., ช่วงกลาง 22 มม., เส้นผ่านศูนย์กลางพิน 7.5 มม. และความสูงปึกลำกล้อง 33.5 มม. ที่กว้าง 13 มม.

Q6: การขัดแบบสั่นสะเทือนคืออะไร?

การขัดแบบสั่นสะเทือนเป็นกระบวนการขัดเงาที่จะขจัดครีบและขอบแหลมคมออกจากพื้นผิวชิ้นส่วน ทำให้เกิดผิวด้านที่มีความมันเงาต่ำสม่ำเสมอ ไม่ใช่การขัดเงาหรือกระจก บานพับทั้งรุ่น 201 และ 304 สแตนเลสนี้ผ่านกระบวนการขัดเงาแบบสั่นสะเทือนเดียวกัน

Q7: ฉันควรเลือกเกรดสแตนเลสชนิดใด

เหล็กกล้าไร้สนิม 201 เหมาะกับการใช้งานตู้ไฟฟ้าภายในอาคารและแผงกระจายสินค้ามาตรฐานซึ่งมีการกัดกร่อนปานกลาง สแตนเลส 304 เป็นตัวเลือกที่ดีกว่าสำหรับตู้กลางแจ้ง สภาพแวดล้อมที่มีความชื้นสูง หรือการติดตั้งที่ต้องการความต้านทานการกัดกร่อนในระยะยาว
