บานพับโลหะผสมสังกะสีของตู้ RMU

สำหรับผู้ที่จัดหาฮาร์ดแวร์ตู้ RMU จาก Yitai Lock ในปริมาณมาก บานพับโลหะผสมสังกะสีของตู้ RMU CL208 ใช้การออกแบบถังคู่ที่มีถังขนาด Φ8 มม. สองถังและพิน Φ4 มม. ทำให้บานพับมีพื้นผิวรับน้ำหนักที่กว้างกว่าประเภทกระบอกเดียวที่มีขนาดเท่ากัน พื้นที่ใช้งานโดยรวมคือ 48 × 26 มม. ติดตั้งโดยการเชื่อม และตัวเลือกการเคลือบสองแบบ — โครเมียมสีดำและสว่าง — ครอบคลุมการปรับสภาพพื้นผิวตู้ทั่วไปในตลาด RMU และสวิตช์เกียร์

โครงสร้างและขนาด

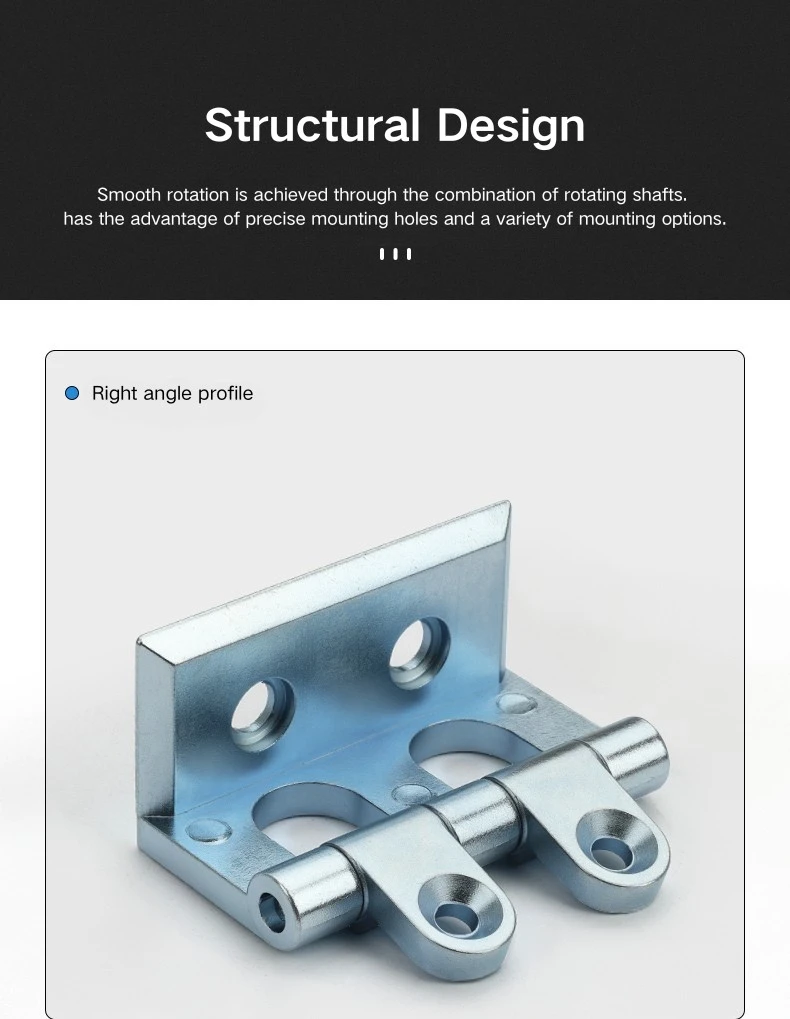

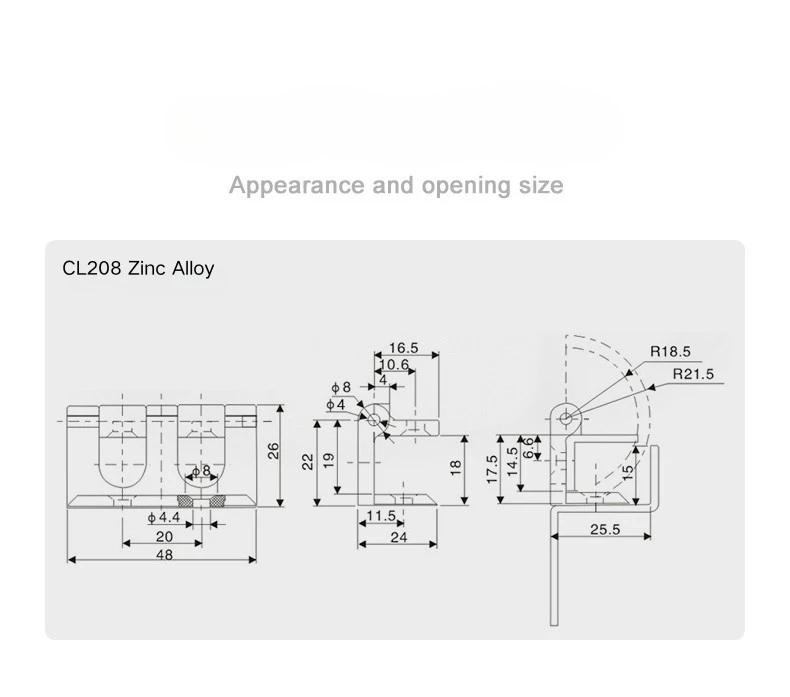

บานพับโลหะผสมสังกะสีของตู้ RMU มีขนาดกว้าง 48 มม. และสูงโดยรวม 26 มม. โดยมีระยะห่าง 20 มม. ระหว่างปีกยึดทั้งสองข้าง บานพับโลหะผสมสังกะสีของตู้ RMU ใช้ถังขนาด Φ8 มม. สองถังบนหมุดขนาด Φ4 มม. ที่ใช้ร่วมกัน แทนที่จะใช้ข้อนิ้วเดียว — พื้นผิวลูกปืนที่กว้างขึ้นจะกระจายภาระของประตูได้เท่า ๆ กันมากขึ้นและรับน้ำหนักได้ดีกว่าเมื่อใช้งานซ้ำ ๆ ชุดประกอบลำกล้องอยู่ห่างจากขอบใบ 16.5 มม. โดยมีจุดศูนย์กลางหมุดอยู่ที่ 10.6 มม.

ที่โปรไฟล์ด้านข้าง บานพับโลหะผสมสังกะสีของตู้ RMU มีความลึกในการยึดแผงประตู 24 มม. และระยะเอื้อมด้านข้างกรอบ 25.5 มม. ส่วนการมีส่วนร่วมของเฟรมมีความสูง 22 มม. พร้อมฐาน 11.5 มม. และระยะห่างด้านข้างมีความสูงรวม 17.5 มม. พร้อมขั้นบันไดด้านใน 14.5 มม. และออฟเซ็ตพิน 6.6 มม. — ขนาดที่สอดคล้องกับรูปทรงของช่องเฟรมตามแบบฉบับของ RMU และการสร้างตู้กระจายสินค้า

มุมเปิดและการควบคุมประตู

คุณลักษณะที่โดดเด่นของบานพับโลหะผสมสังกะสีของตู้ RMU คือมุมเปิด 270° บานพับตู้มาตรฐานส่วนใหญ่เปิดได้ 90°, 120° หรือ 180° - การสวิง 270° หมายความว่าประตูสามารถพับไปด้านหลังเกือบราบกับด้านข้างของตู้ แทนที่จะหยุดที่มุมฉากหรือครึ่งทาง ในการใช้งาน RMU และยูนิตหลักแบบวงแหวน สิ่งนี้สร้างความแตกต่างอย่างแท้จริงเมื่อช่างเทคนิคจำเป็นต้องเข้าถึงภายในโดยไม่มีสิ่งกีดขวางเพื่อการติดตั้ง การบำรุงรักษา หรือการจัดการสายเคเบิล

รัศมีส่วนโค้งบนบานพับโลหะผสมสังกะสีของตู้ RMU มีตั้งแต่ R18.5 มม. ถึง R21.5 มม. ผ่านช่วงการสวิง ซึ่งกำหนดช่องว่างที่ประตูจะเคลื่อนที่ผ่านเมื่อเปิด สิ่งนี้คุ้มค่าที่จะคำนึงถึงในระหว่างการวางโครงตู้ โดยต้องมีระยะห่างเพียงพอข้างตู้เพื่อให้ประตูบานสวิงได้เต็มที่โดยไม่มีสิ่งกีดขวาง

เสร็จสิ้นตัวเลือกและการใช้งาน

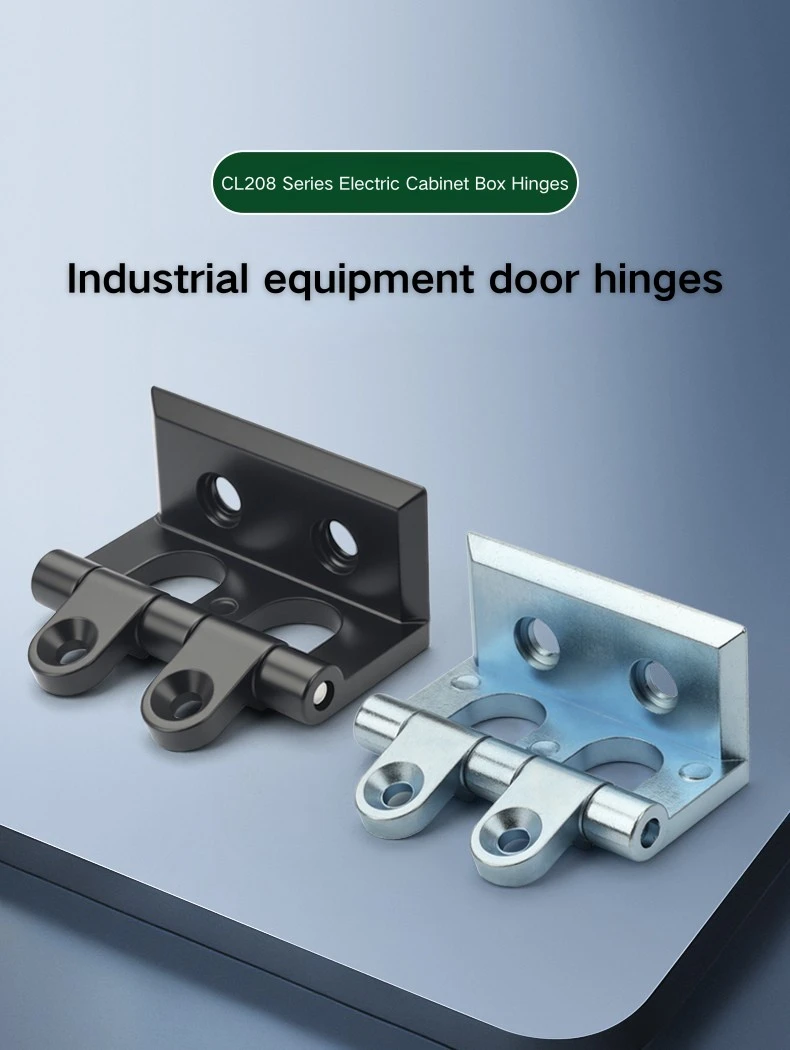

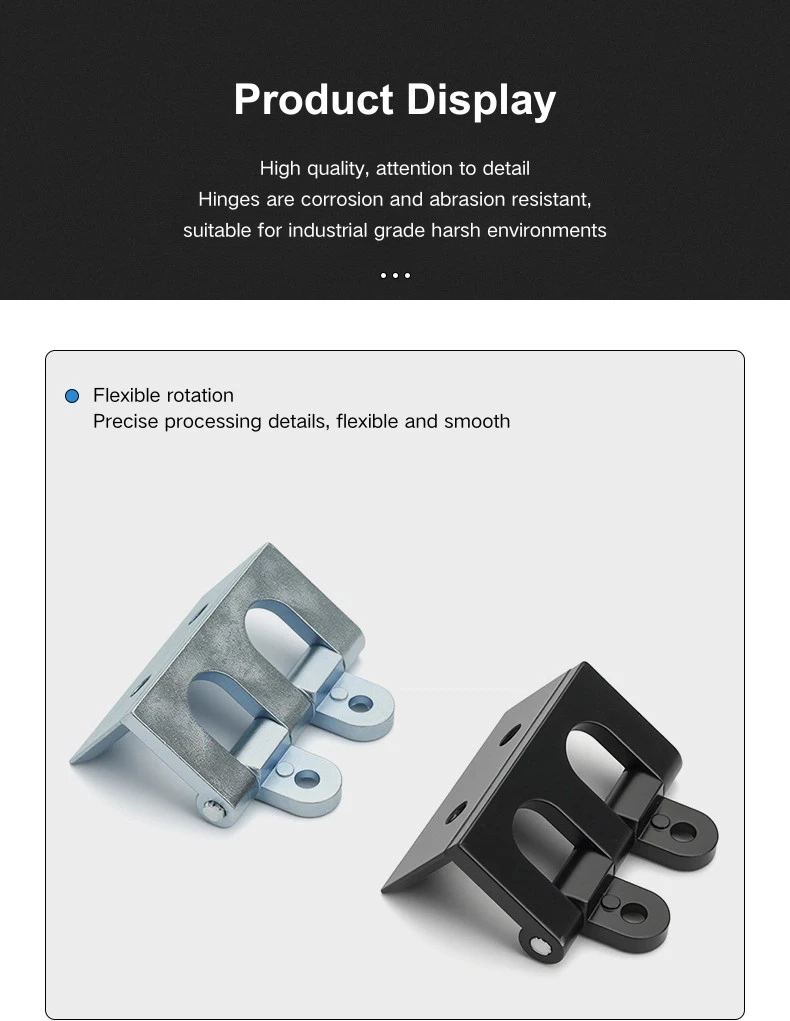

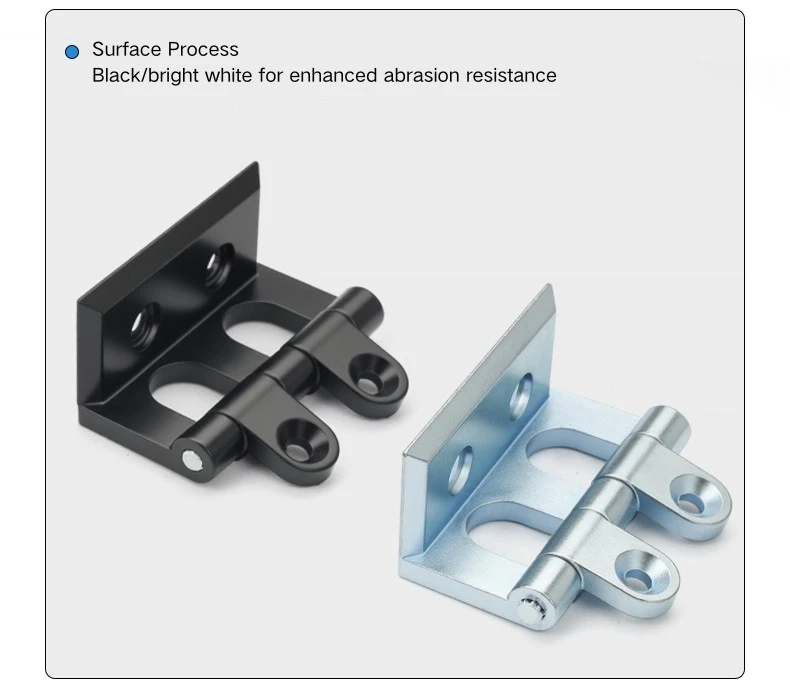

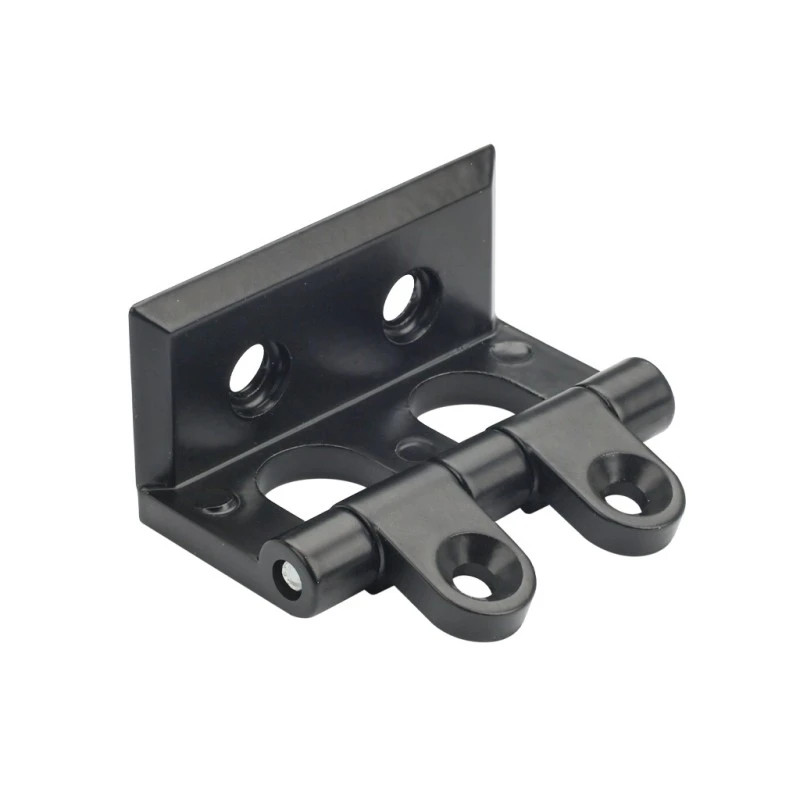

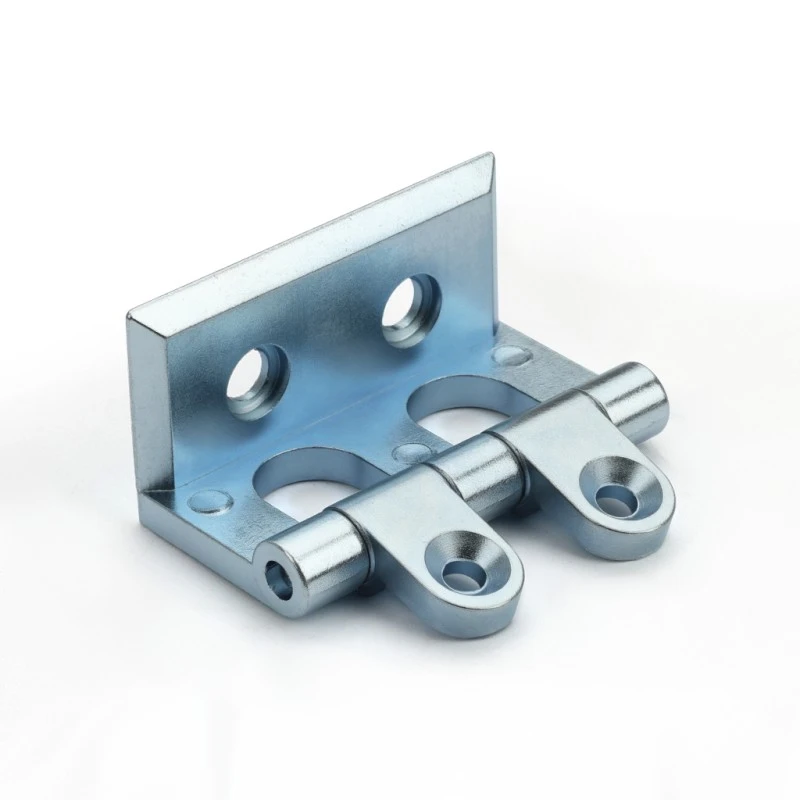

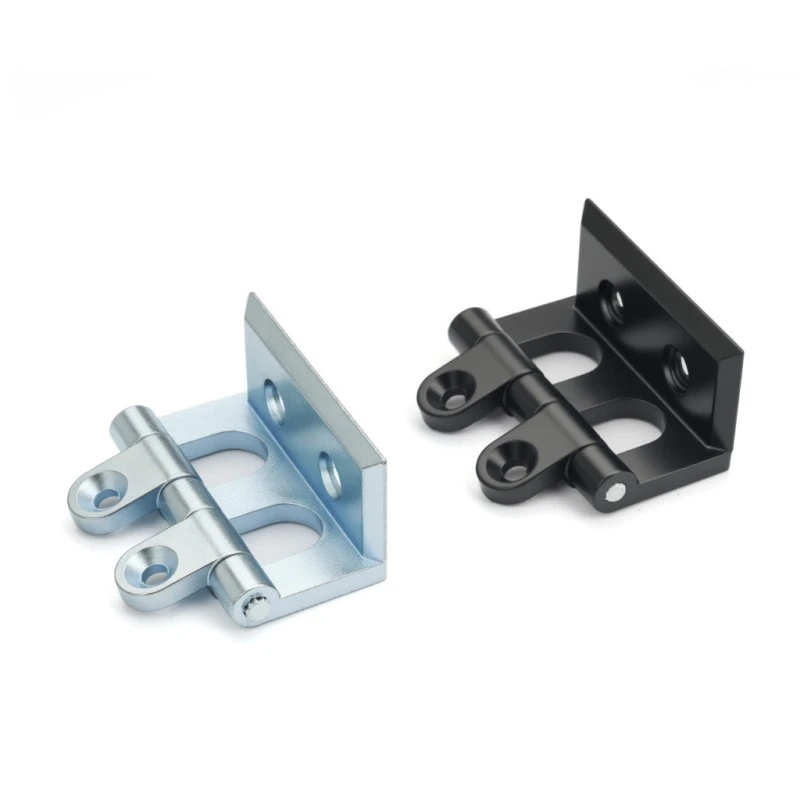

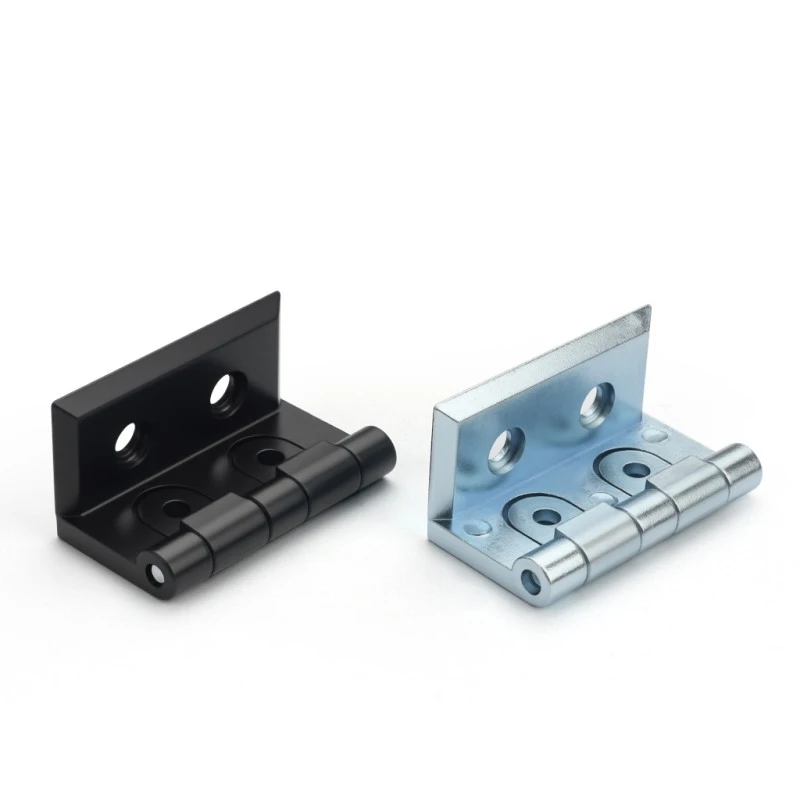

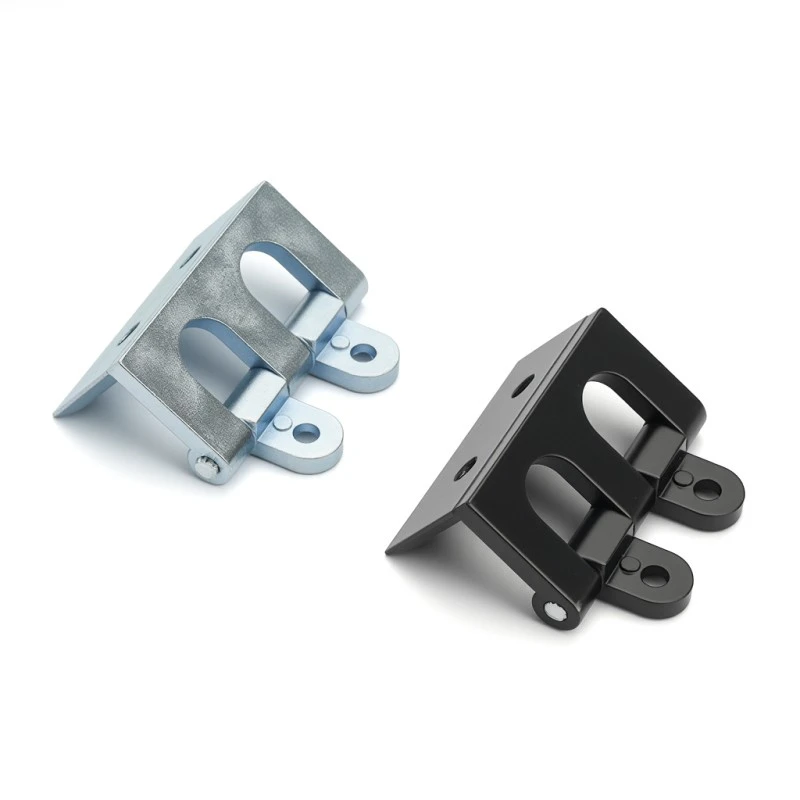

บานพับโลหะผสมสังกะสีของตู้ RMU มีสองสี: โครเมียมสีดำและโครเมียมสว่าง สีดำเหมาะกับตู้ตู้เคลือบผงสีเข้ม และเป็นตัวเลือกทั่วไปในโครงสร้าง RMU โดยที่ด้านนอกของตู้เป็นแบบมาตรฐานอุตสาหกรรม โครเมียมสว่างให้รูปลักษณ์มันเงาสะท้อนแสง และใช้งานได้ดีกับแผงตู้ที่มีสีอ่อนหรือตกแต่ง โดยที่บานพับเป็นส่วนหนึ่งของความสวยงามโดยรวมของตู้

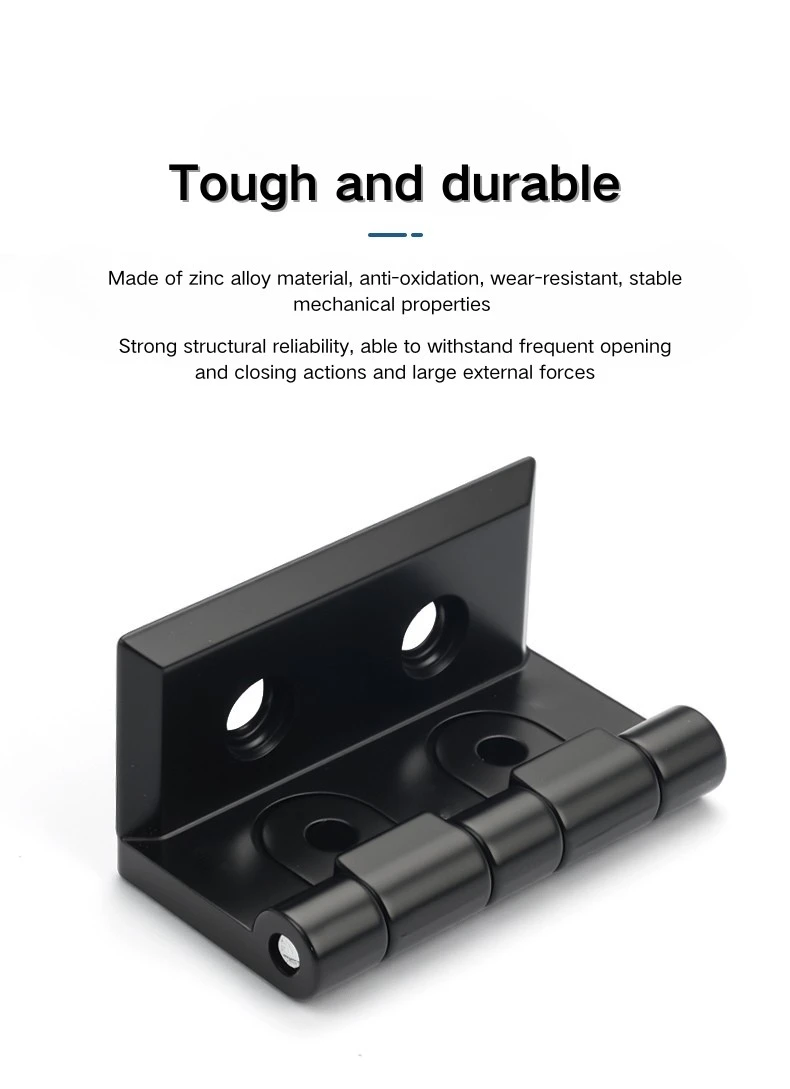

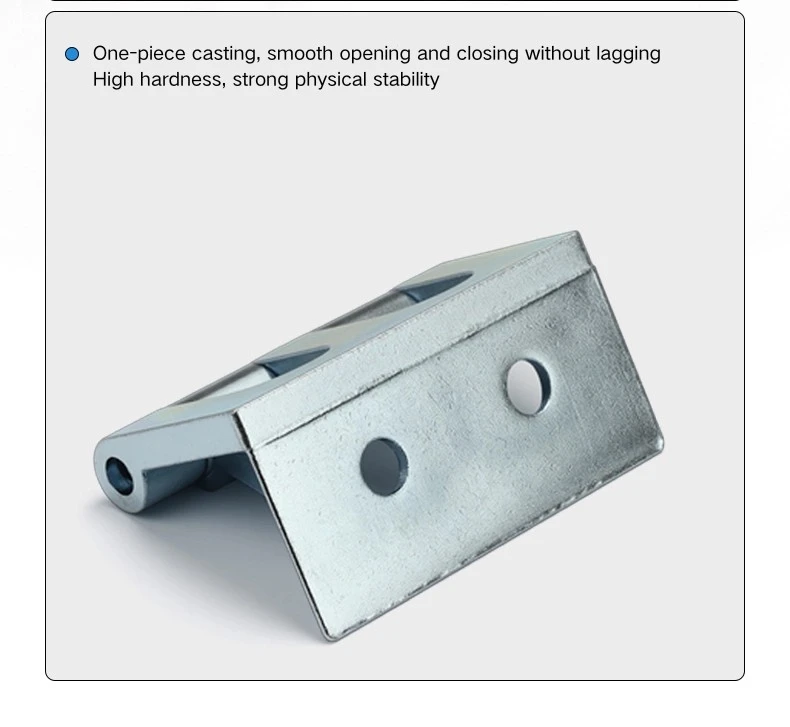

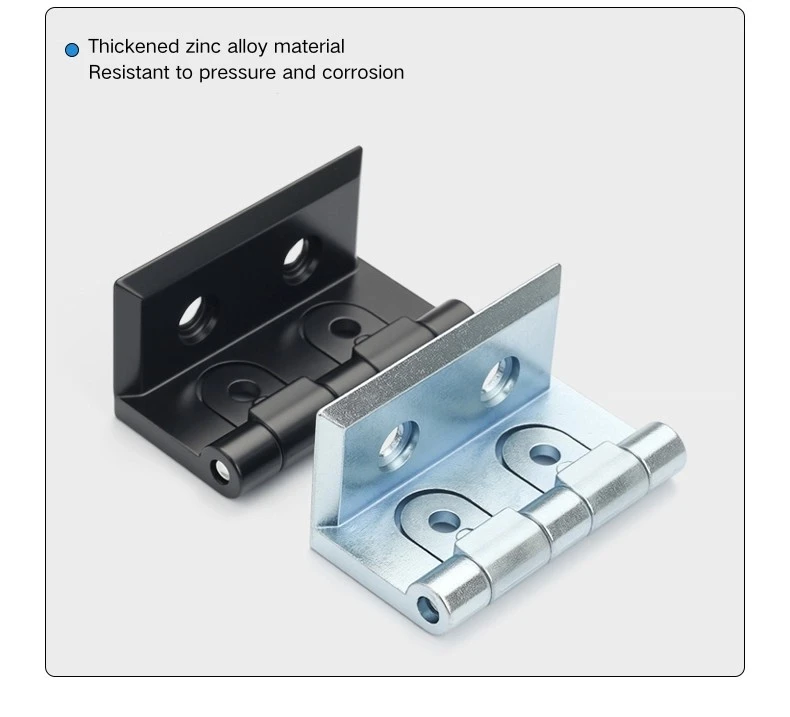

บานพับโลหะผสมสังกะสีของตู้ RMU ทั้งสองผิวถูกเชื่อมเข้ากับโครงตู้โดยตรงระหว่างการผลิต ดังนั้นการเลือกผิวเคลือบจึงเป็นการตัดสินใจอย่างถาวรในขั้นตอนการสร้าง โครงสร้างโลหะผสมสังกะสีสามารถรับมือกับสภาพแวดล้อมอุตสาหกรรมในร่มทั่วไปได้ดี และตัวเครื่องแบบหล่อให้ความแม่นยำด้านมิติที่สม่ำเสมอตลอดชุดการผลิต ซึ่งมีประโยชน์เมื่อบานพับจำเป็นต้องวางแนวอย่างแม่นยำกับช่องกรอบผสมพันธุ์ระหว่างตู้หลายตู้

คำถามที่พบบ่อย

คำถามที่ 1: มุมเปิดของบานพับ CL208 คือเท่าใด

CL208 เปิดได้ถึง 270° ซึ่งช่วยให้ประตูสามารถสวิงผ่านแนวราบและพับกลับไปเกือบชิดโครงตู้ได้ นี่คือเหตุผลหลักที่มีการระบุไว้สำหรับ RMU และตู้ยูนิตหลักแบบวงแหวนที่ต้องมีการเข้าถึงภายในเต็มรูปแบบเป็นประจำ

คำถามที่ 2: CL208 มีขนาดโดยรวมเท่าใด

บานพับตู้โลหะผสมสังกะสี CL208 กว้าง 48 มม. และสูง 26 มม. โดยมีระยะห่างด้านใน 20 มม. ระหว่างปีกยึด ระยะเข้าถึงด้านข้างกรอบคือ 25.5 มม. และความลึกของแผงประตูคือ 24 มม.

คำถามที่ 3: CL208 ติดตั้งอย่างไร

CL208 เป็นบานพับแบบเชื่อม — โดยจะยึดเข้ากับโครงตู้และแผงประตูโดยการเชื่อมระหว่างการผลิต ไม่มีตัวเลือกการยึดสกรูสำหรับรุ่นนี้

Q4: มีตัวเลือกการตกแต่งอะไรบ้าง?

CL208 มาในโลหะผสมสังกะสีสีดำและโลหะผสมสังกะสีโครเมียมสว่าง สีดำเป็นตัวเลือกมาตรฐานสำหรับกล่องหุ้มสีเข้มหรือเคลือบสีฝุ่น โครเมียมสว่างเหมาะกับการตกแต่งตู้ที่มีน้ำหนักเบาหรือตกแต่ง

คำถามที่ 5: CL208 ออกแบบมาสำหรับตู้ประเภทใด

CL208 ได้รับการออกแบบมาเพื่อตู้ยูนิตหลักแบบวงแหวนเป็นหลัก และยังใช้กับกล่องจ่ายไฟฟ้า ตู้ควบคุมอุตสาหกรรม และตู้สวิตช์เกียร์อีกด้วย มุมเปิด 270° มีความเกี่ยวข้องเป็นพิเศษสำหรับการใช้งาน RMU ซึ่งข้อกำหนดด้านการทำงานมีระยะห่างจากประตูเต็มบาน

คำถามที่ 6: จำเป็นต้องมีระยะห่างสำหรับการสวิงประตู 270° หรือไม่?

ใช่. ประตูเคลื่อนผ่านส่วนโค้ง R18.5 ถึง R21.5 มม. เมื่อเปิดออก ในระหว่างแผนผังตู้ ตรวจสอบให้แน่ใจว่ามีพื้นที่ว่างเพียงพอสำหรับประตูเพื่อให้บานเต็มที่โดยไม่ชนกับโครงสร้างหรืออุปกรณ์ที่อยู่ติดกัน

คำถามที่ 7: CL208 มีแบบสเตนเลสหรือไม่

ปัจจุบัน CL208 มีจำหน่ายเฉพาะซิงค์อัลลอยด์เท่านั้น โดยมีสีดำและโครเมียมสว่าง สำหรับตัวเลือกบานพับตู้สแตนเลส รุ่นอื่นๆ ในกลุ่ม Yitai Lock อาจเหมาะสมกว่า ขึ้นอยู่กับการใช้งานของคุณ
