คุณจะเลือกตัวกรองการระบายอากาศที่เหมาะสมสำหรับตู้ไฟฟ้าหรือตู้อุตสาหกรรมได้อย่างไร

ความร้อนเป็นวิธีหนึ่งในการลดอายุการใช้งานของอุปกรณ์ไฟฟ้าภายในตู้ที่ตรงไปตรงมา กตัวกรองการระบายอากาศชุดที่พอดีอย่างเหมาะสม กรองอย่างมีประสิทธิภาพ และเหมาะสมกับสภาพแวดล้อมการติดตั้ง ช่วยให้สิ่งต่างๆ ทำงานได้โดยไม่มีปัญหา Yitailock ผลิตหน้าต่างระบายอากาศในตู้ครบวงจรที่ทำจากพลาสติก ABS ในหลายขนาดและหลายรูปแบบ - สิ่งที่ควรรู้ก่อนตัดสินใจเลือก

ซีรีส์ XT — ระบบกรองระบายอากาศสำหรับตู้ไฟฟ้า

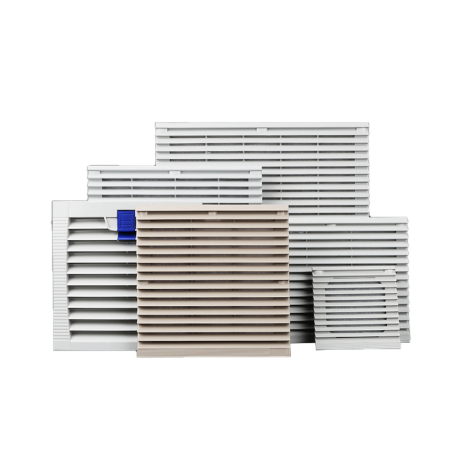

ซีรีส์ XT ครอบคลุมแบบเหลี่ยมตัวกรองการระบายอากาศตั้งค่าตั้งแต่ XT801 ถึง XT807 โดยแต่ละตัวมีกระจังหน้า ABS แบบบานเกล็ดด้านนอกและแผ่นกรองโพลีเมอร์ G3 ด้านใน แผ่นกรองจะดักจับฝุ่นและเศษต่างๆ ก่อนที่จะไปถึงส่วนประกอบภายในตัวเครื่อง ซึ่งเป็นข้อแตกต่างที่สำคัญระหว่างสิ่งนี้กับตะแกรงระบายอากาศธรรมดา

ขนาดเริ่มตั้งแต่ XT801 ขนาดกะทัดรัด (ภายนอก 107×107 มม., คัตเอาท์ 81×81 มม.) ไปจนถึง XT806 (ภายนอก 322×322 มม., คัตเอาท์ 280×280 มม.) และ XT807 ทรงสี่เหลี่ยม (ภายนอก 420×180 มม., คัตเอาท์ 389×149 มม.) ขนาดที่ระบุโดยทั่วไปมักจะเป็นช่วงกลางรุ่น XT803 ถึง XT805 ซึ่งเหมาะกับการตัดแผงมาตรฐานที่พบในตู้กระจายสินค้าและตู้ควบคุมส่วนใหญ่

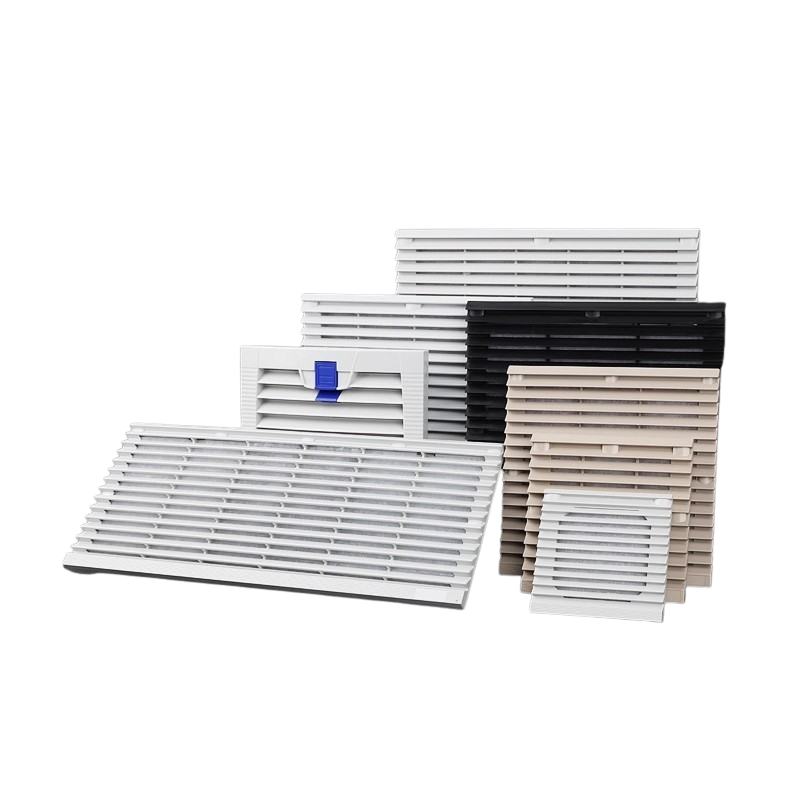

สีต่างๆ ได้แก่ RAL 7035 (สีเทาอ่อน — มาตรฐานสำหรับตู้อุตสาหกรรมส่วนใหญ่), RAL 7032 (สีเทากรวดโทนอุ่นกว่า) และสีดำสำหรับการติดตั้งเฉพาะ

ประเภทปกติ กับ สไตล์สูง

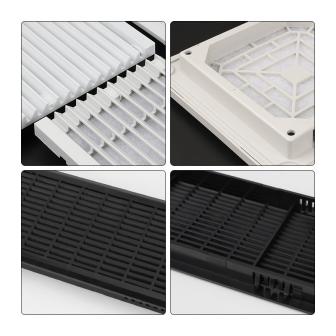

มีความสูงโปรไฟล์สองระดับสำหรับรุ่น XT804 และ XT805 รุ่นปกติจะตั้งอยู่ใกล้กับพื้นผิวแผงมากกว่าและเหมาะกับการติดตั้งมาตรฐานที่ความหนาของผนังตู้อยู่ในช่วงปกติ สไตล์ทรงสูงมีตัวถังที่ลึกกว่า ซึ่งรองรับผนังแผงที่หนาขึ้นหรือการติดตั้งโดยจำเป็นต้องมีระยะห่างเพิ่มเติมระหว่างกระจังหน้าและพัดลมด้านหลัง ภาพที่ 2 และ 3 แสดงเค้าโครงภายในของแต่ละแบบ — แบบปกติใช้สกรู M4 ที่จุดเดียว ในขณะที่แบบสูงใช้จุดยึด M4 สองจุดเพื่อให้ติดตั้งได้พอดีบนแผงที่ลึกกว่า

ตัวเลือกปะเก็นกาว

รุ่น XT ส่วนใหญ่มีจำหน่ายทั้งแบบมีหรือไม่มีปะเก็นจุดกาว ซึ่งเป็นแถบซีลสีดำที่พันรอบขอบนอกของกรอบตัวกรอง สำหรับตู้ที่ต้องการการปิดผนึกฝุ่นรอบหน้าต่างระบายอากาศในระดับหนึ่ง ควรระบุรุ่นปะเก็น เมื่อติดตั้งกระจังหน้าแล้ว มันจะกดแนบกับพื้นผิวแผง ช่วยลดช่องว่างระหว่างเฟรมและขอบช่องเจาะ สำหรับตู้ในร่มแบบมาตรฐานที่ไม่ต้องกังวลเรื่องการป้องกันน้ำเข้ารอบๆ ตะแกรง ตู้แบบไม่มีกาวจะเป็นตัวเลือกที่ง่ายกว่าและคุ้มค่ากว่า

นอกจากนี้ รุ่น XT804 และ XT805 บางรุ่นยังมีการติดตั้งแบบ snap-fastener แทนสกรู ซึ่งจะช่วยเร่งการถอดและเปลี่ยนตัวกรองระหว่างการบำรุงรักษา

ตะแกรงระบายอากาศแบบธรรมดา

สำหรับการใช้งานที่ไม่จำเป็นต้องกรอง — เฉพาะการไหลเวียนของอากาศแบบพาสซีฟ — ตะแกรงระบายอากาศแบบเรียบมีจำหน่ายสามขนาด: 78×200 มม., 78×456 มม. และ 80×461 มม. สิ่งเหล่านี้ไม่มีแผ่นกรองอยู่ข้างใน ทำให้เหมาะกับตู้ที่ไม่ต้องกังวลเรื่องฝุ่นเข้า แต่ยังคงต้องมีการจัดการการไหลเวียนของอากาศทั่วทั้งแผง

การเลือกสิ่งที่ถูกต้อง

ขนาดคือการตัดสินใจครั้งแรก - จับคู่ขนาดภายนอกกับพื้นที่แผงที่มีอยู่และยืนยันขนาดคัตเอาต์ก่อนสั่งซื้อ หลังจากนั้น ตัวเลือกระหว่างซีรีส์ XT แบบกรองและกระจังหน้าธรรมดาจะขึ้นอยู่กับว่าจำเป็นต้องป้องกันฝุ่นหรือไม่ ภายในซีรีส์ XT ปะเก็นกาวนั้นคุ้มค่าที่จะเพิ่มสำหรับการติดตั้งใดๆ ที่หน้าต่างระบายอากาศของตู้จำเป็นต้องวางให้เรียบและผนึกกับแผง รูปแบบปกติและสูงเป็นไปตามข้อกำหนดความหนาของแผงและระยะห่างของพัดลม
