บานพับสามโค้งสำหรับตู้อุตสาหกรรม

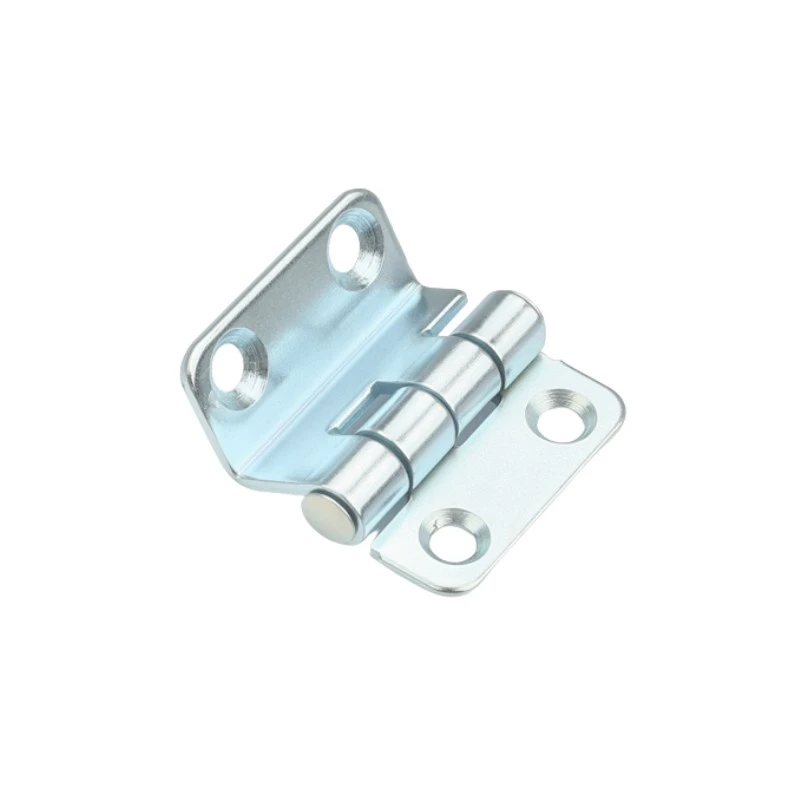

บานพับตู้อุตสาหกรรมที่ขายส่งจาก Yitai Lock จะพบว่าบานพับสามโค้งสำหรับตู้อุตสาหกรรม CL252 มีขนาดเดียวเท่านั้น ที่ 38 × 37 มม. ซึ่งกะทัดรัดเพียงพอสำหรับประตูตู้ขนาดเล็กที่บานพับขนาดเต็มอาจดูไม่เข้าที่ รูปทรงโค้งสามส่วนทำให้แต่ละบานมีรายละเอียดขั้นบันได ซึ่งช่วยให้บานพับเคลียร์ขอบประตูและขอบกรอบได้โดยไม่เกิดการพันกันเมื่อประตูสวิง ลำกล้องขนาด Φ5 มม. ไหลผ่านข้อนิ้วทั้งสาม และทำให้แกนหมุนมั่นคงเมื่อหมุนรอบประตูเป็นประจำ

โครงสร้างและขนาด

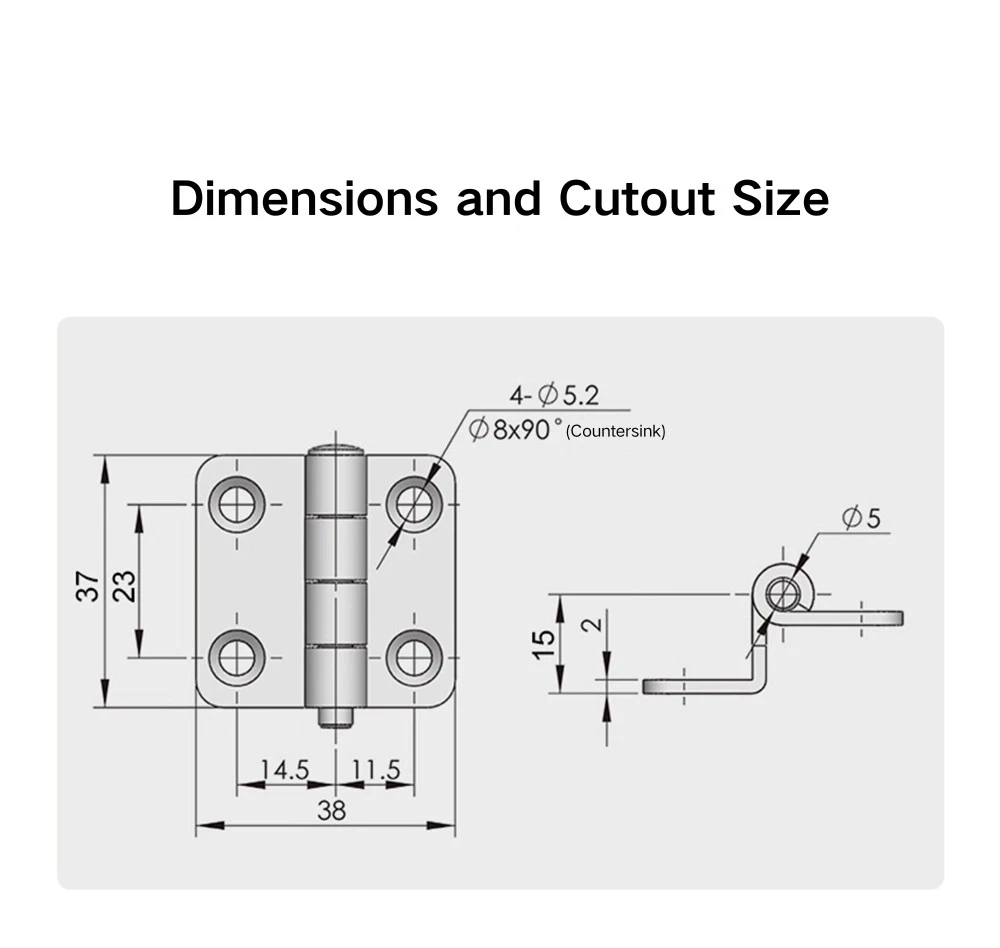

บานพับสามโค้งสำหรับตู้อุตสาหกรรมมีขนาดกว้าง 38 มม. และสูงโดยรวม 37 มม. โดยมีช่วงข้อนิ้ว 23 มม. ที่ตรงกลาง บานทั้งสองนั้นไม่สมมาตร บานที่กว้างกว่าคือ 14.5 มม. และบานที่แคบกว่าคือ 11.5 มม. ซึ่งหมายความว่าบานพับไม่สามารถกลับด้านได้ระหว่างประตูและโครงโดยไม่ต้องสลับข้าง เส้นผ่านศูนย์กลางกระบอกปืนคือ Φ5 มม. และโปรไฟล์ด้านข้างแสดงความสูงรวม 15 มม. โดยมีขั้นบันได 2 มม. ที่ส่วนโค้ง ทำให้ใบมีรูปทรงเยื้องศูนย์

บานพับสามโค้งสำหรับตู้อุตสาหกรรมแต่ละบานมีรูยึดสองรู: เส้นผ่านศูนย์กลาง Φ5.2 มม. พร้อมเคาเตอร์ซิงค์ Φ8×90° สำหรับจุดยึดทั้งหมดสี่จุด โปรไฟล์เทเปอร์จมช่วยให้สกรูหัวแบนราบกับพื้นผิวใบ ดังนั้นจึงไม่มีฮาร์ดแวร์ใดที่จะภูมิใจกับหน้าบานพับหลังการติดตั้ง ควรเลือกความยาวของสกรูตามแผงประตูและความหนาของเฟรมที่ตำแหน่งติดตั้ง

การรักษาพื้นผิวและวัสดุ

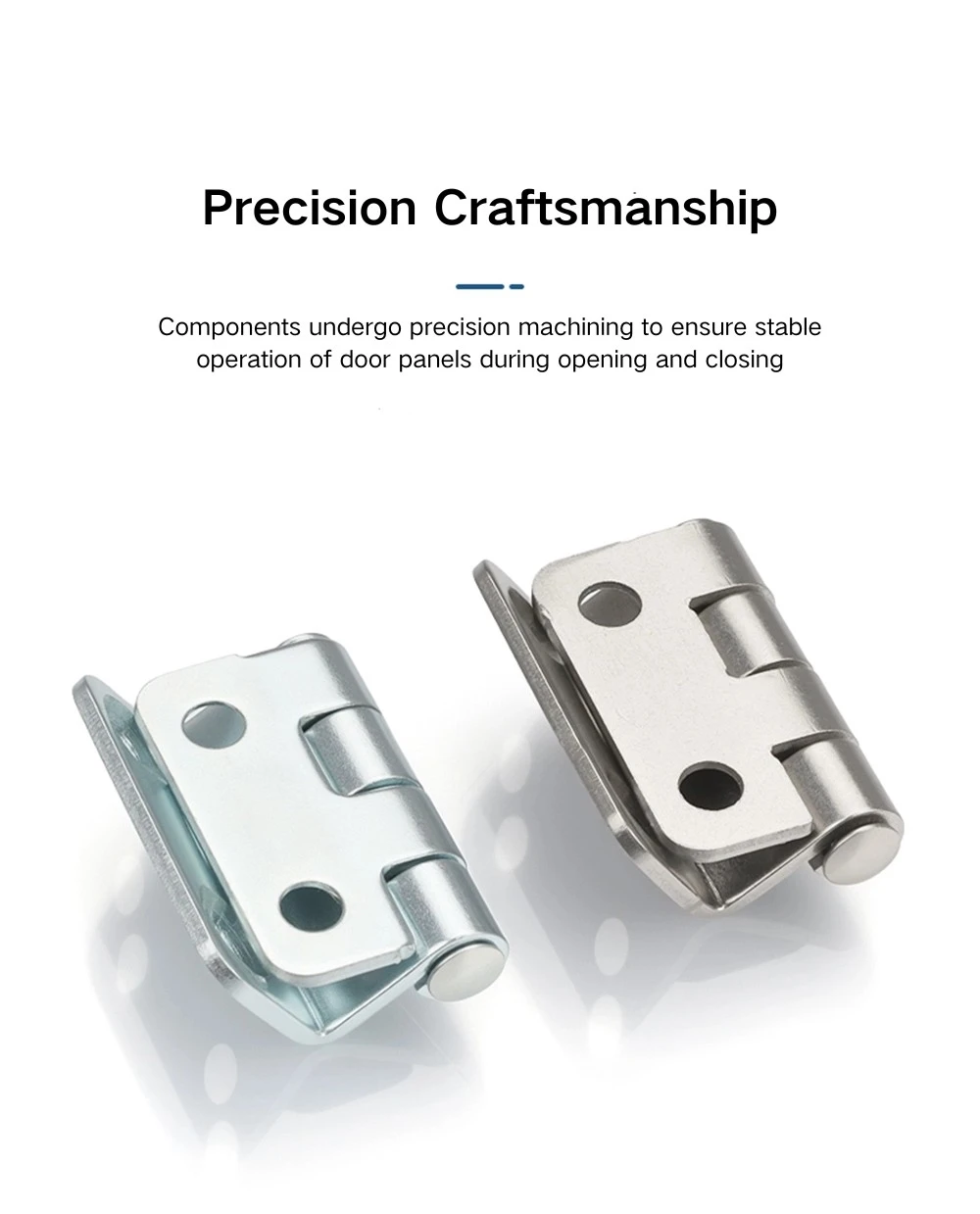

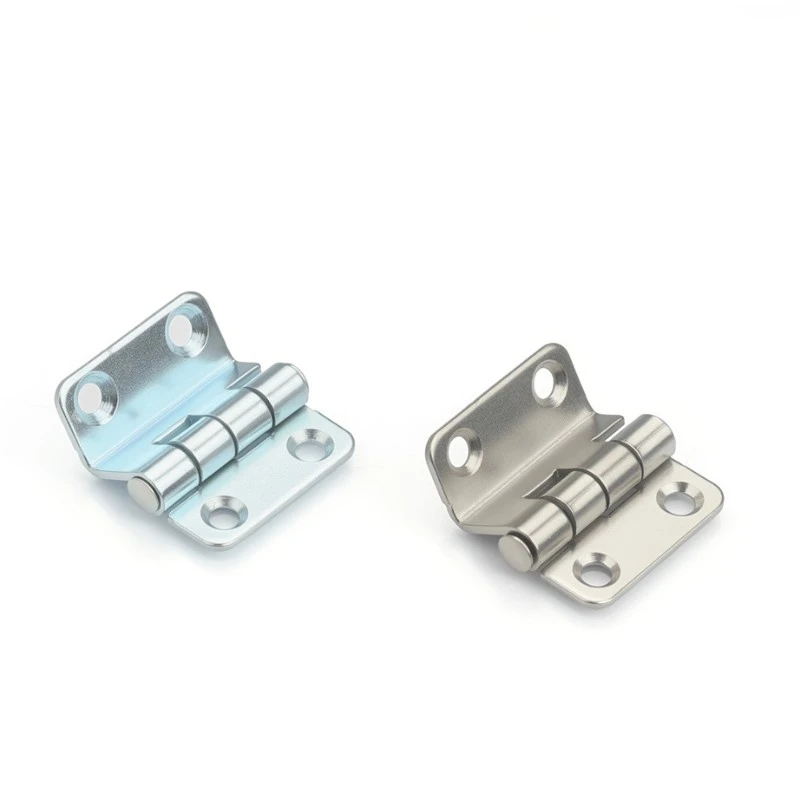

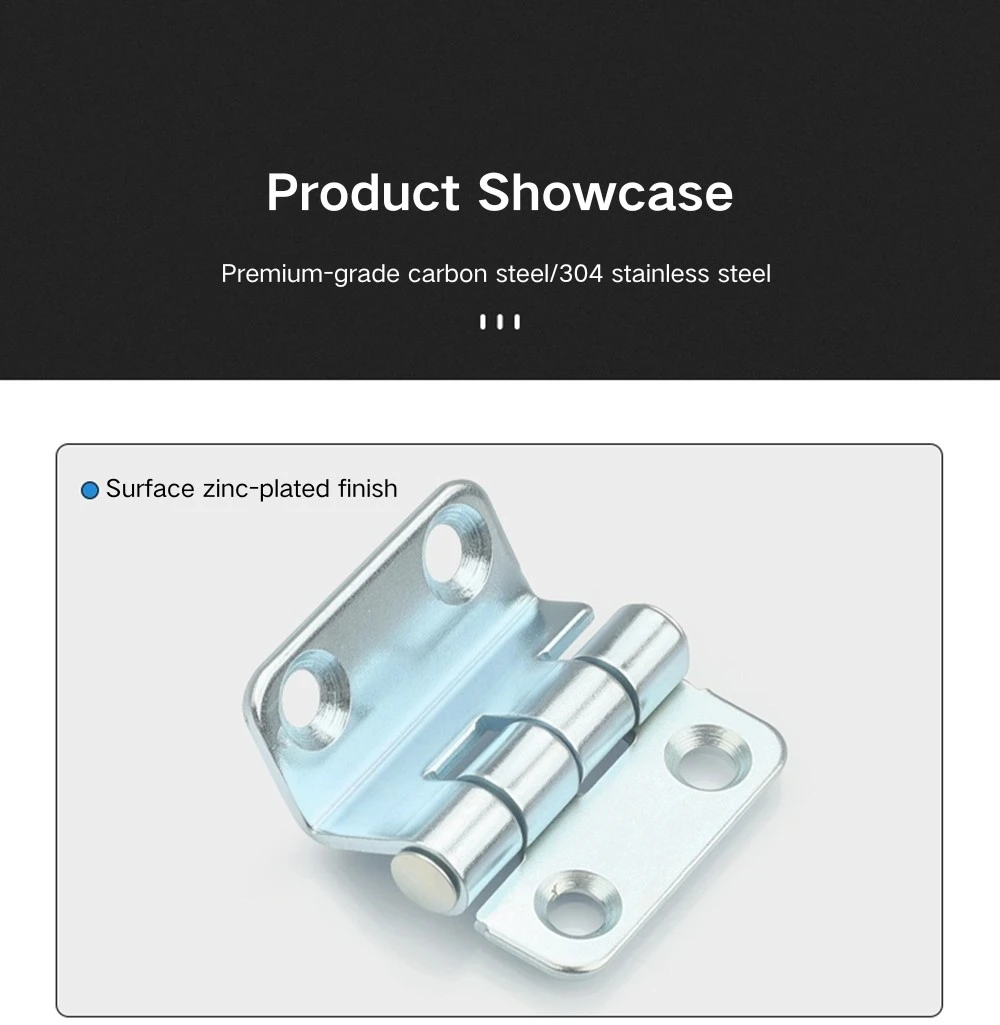

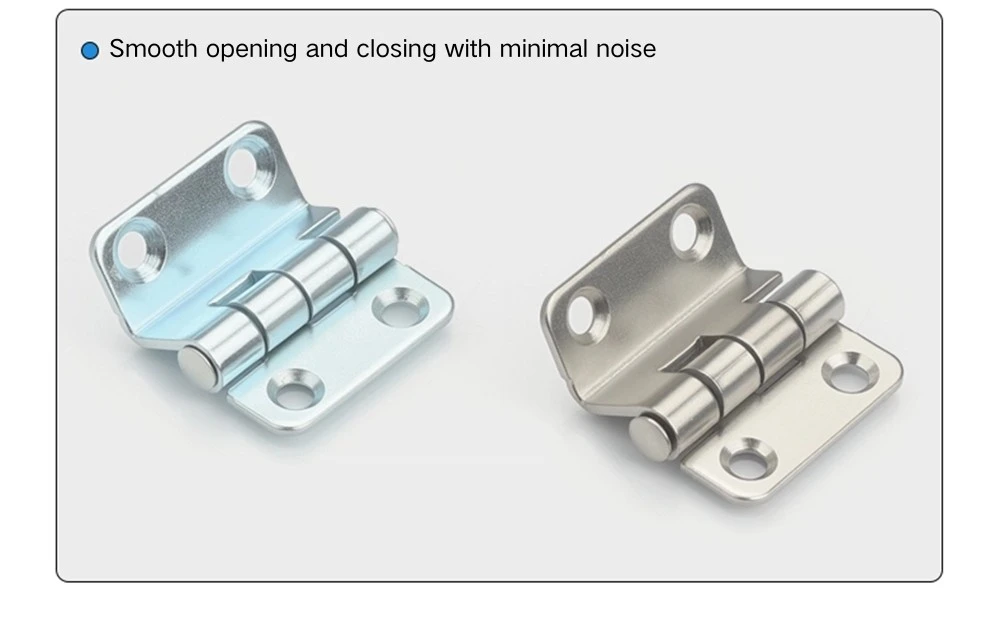

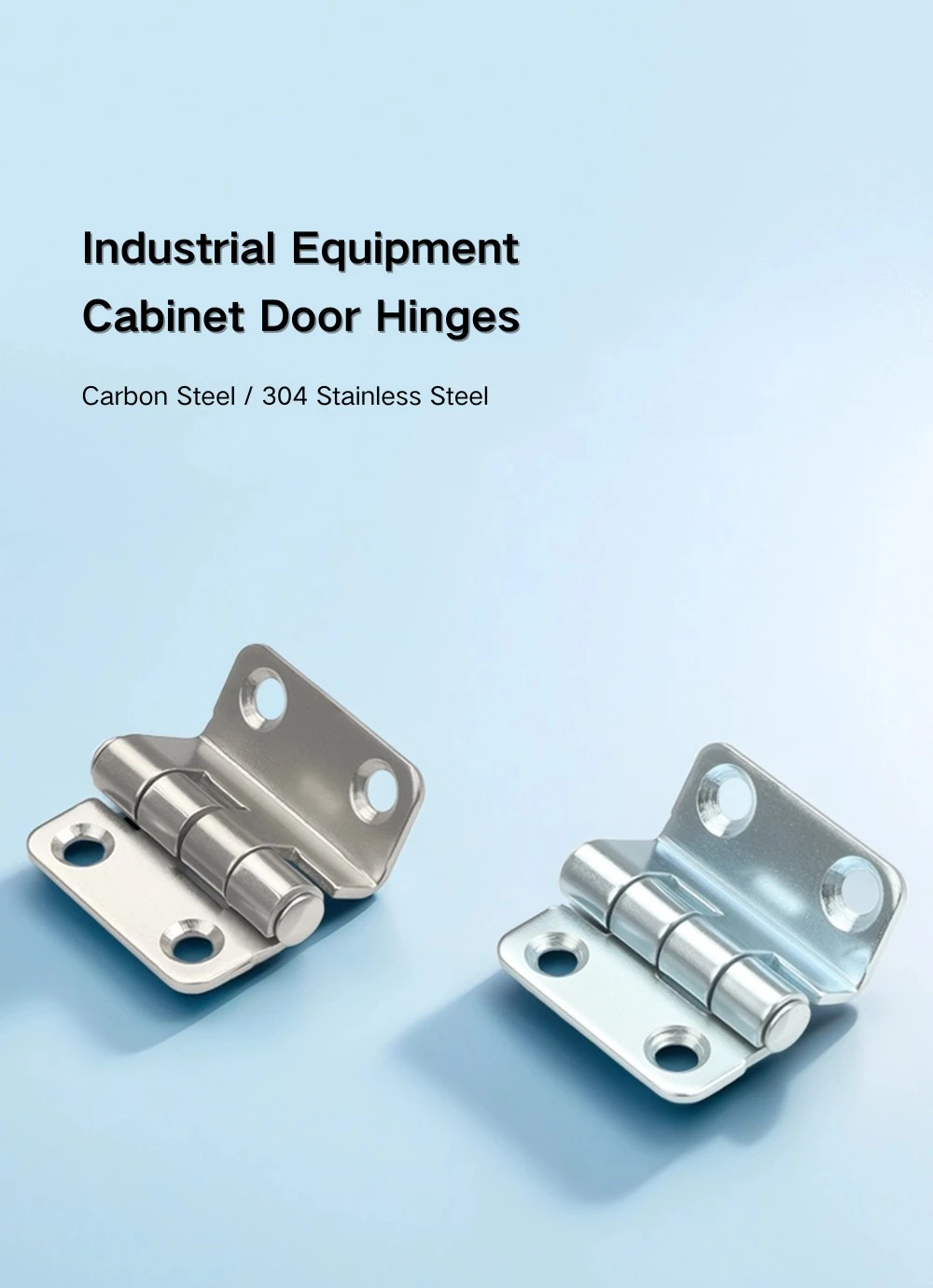

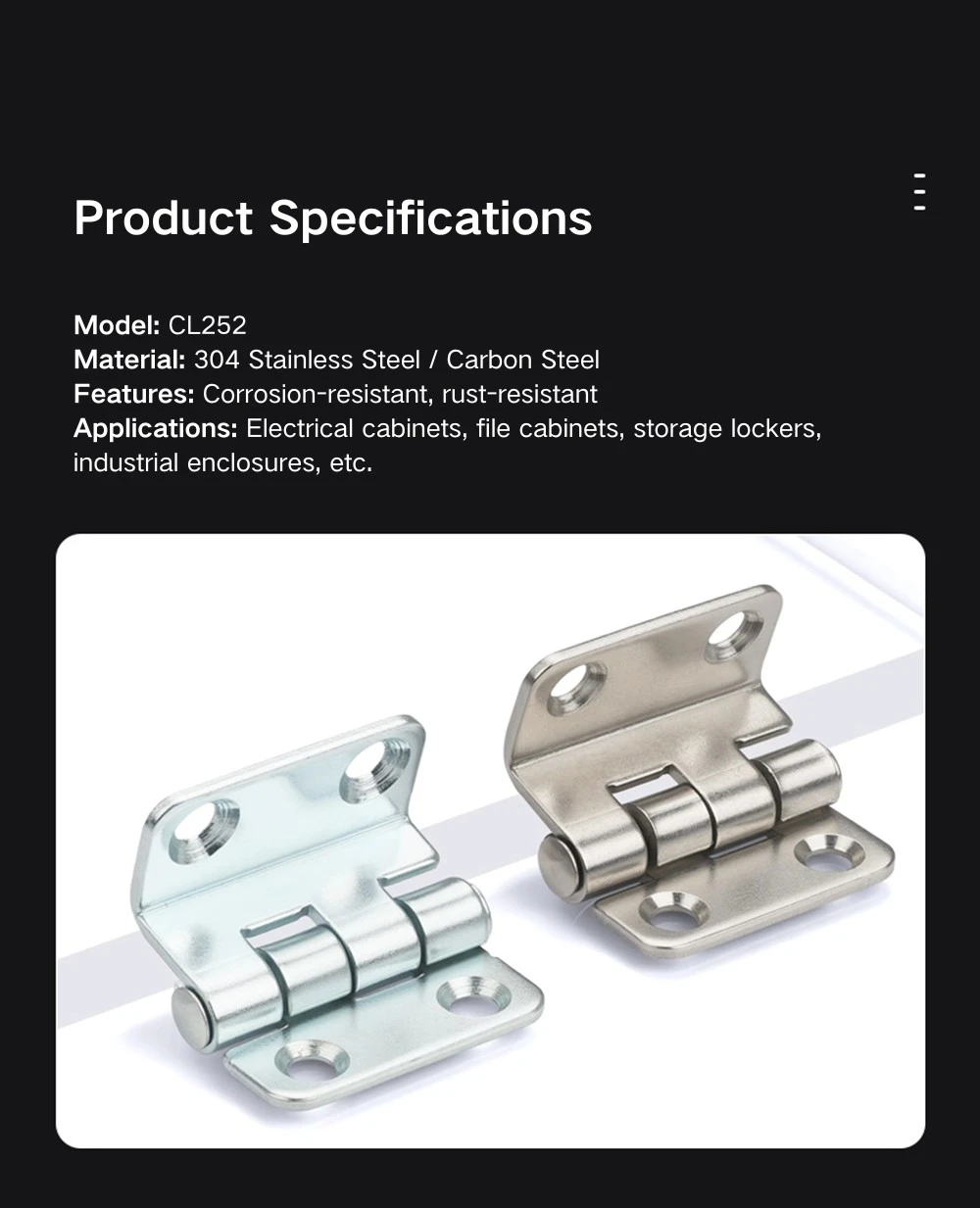

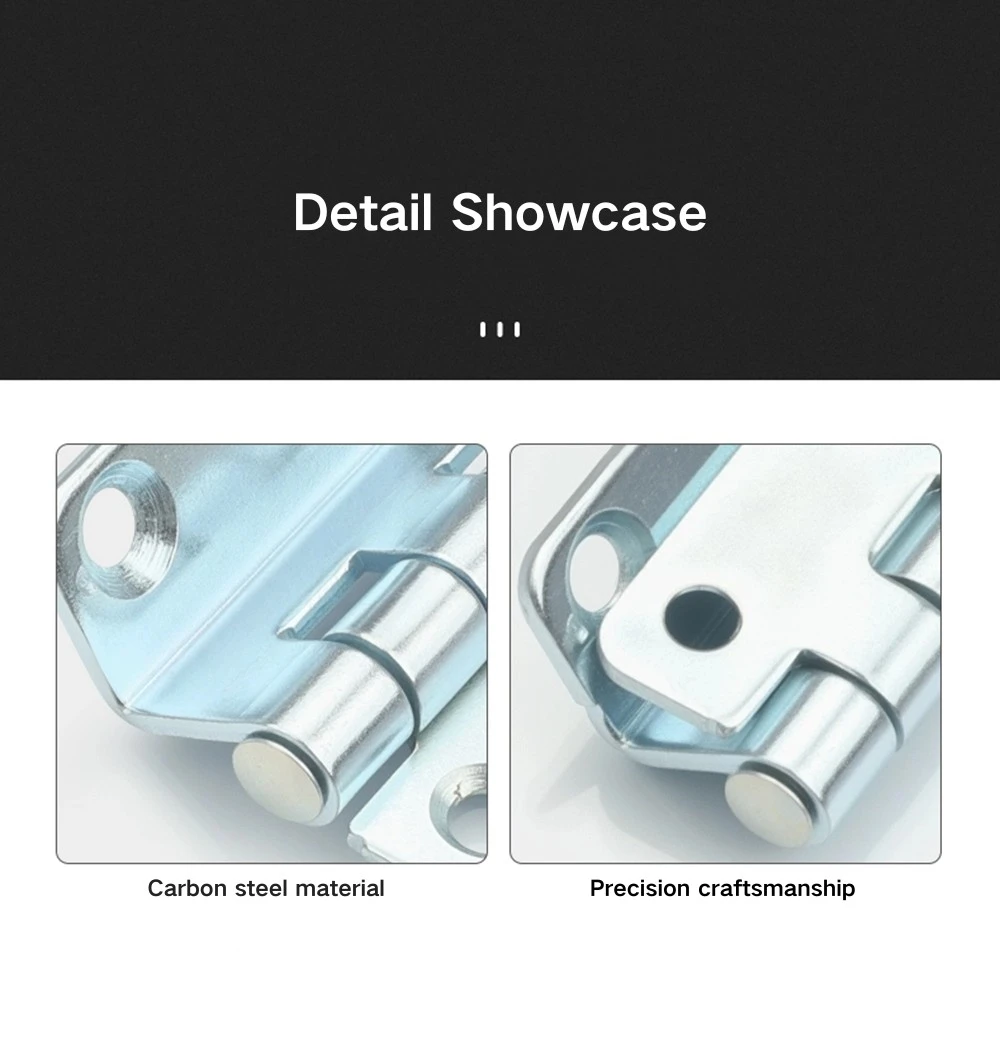

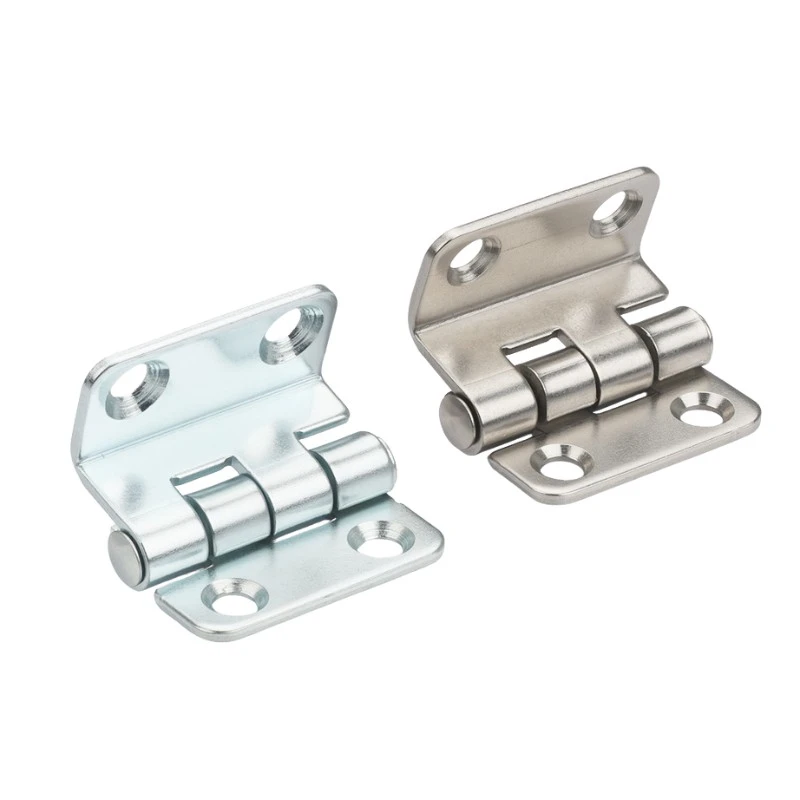

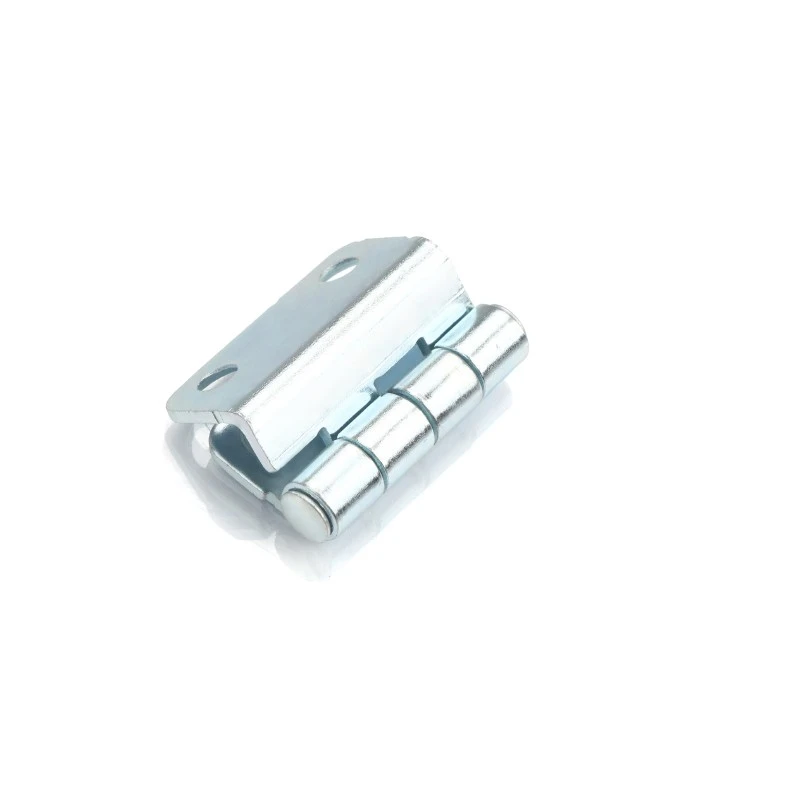

บานพับสามโค้งสำหรับตู้อุตสาหกรรมมีให้เลือกใช้วัสดุสองแบบ รุ่นเหล็กกล้าคาร์บอนเคลือบสังกะสีที่ให้การป้องกันการกัดกร่อนสำหรับสภาพแวดล้อมตู้ในร่มมาตรฐาน — แผงกระจายสินค้า แผงควบคุม และตู้อุปกรณ์ในพื้นที่แห้งหรือที่มีการควบคุมอุณหภูมิ เป็นตัวเลือกทั่วไปสำหรับการใช้งานในตู้อุตสาหกรรมทั่วไปที่ความต้องการด้านต้นทุนและการกัดกร่อนอยู่ในระดับปานกลาง

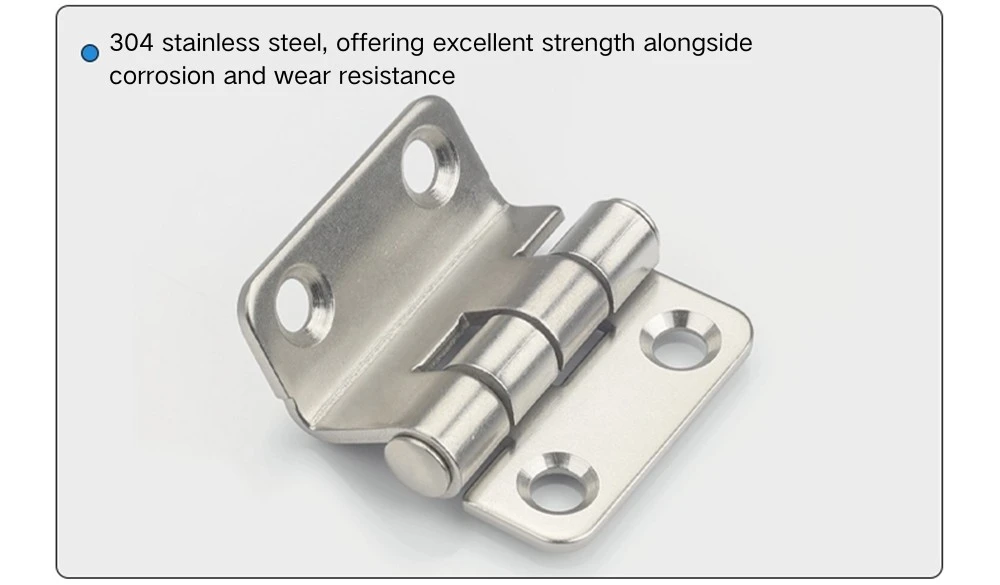

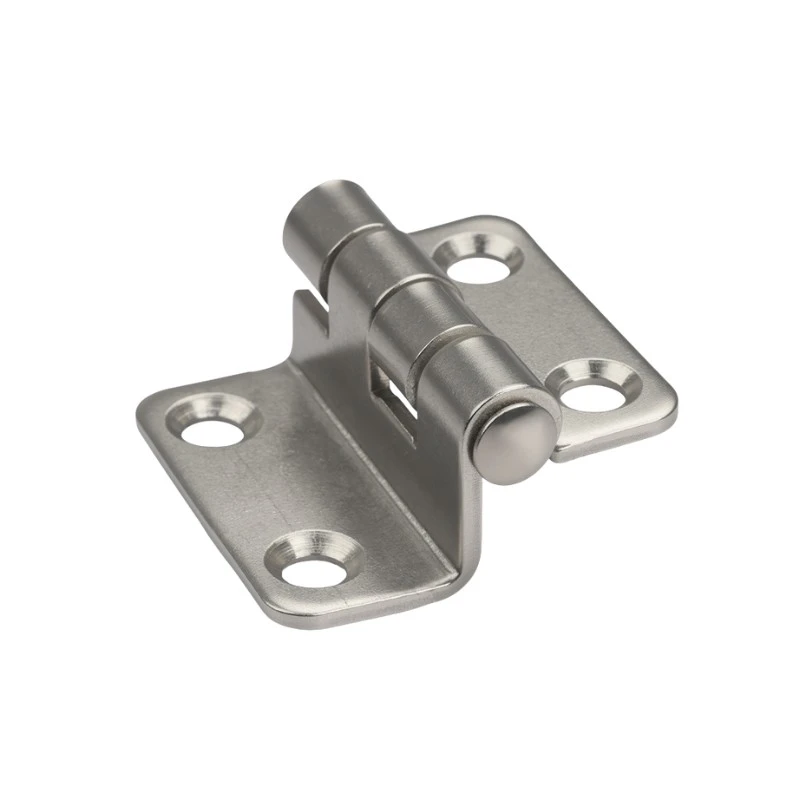

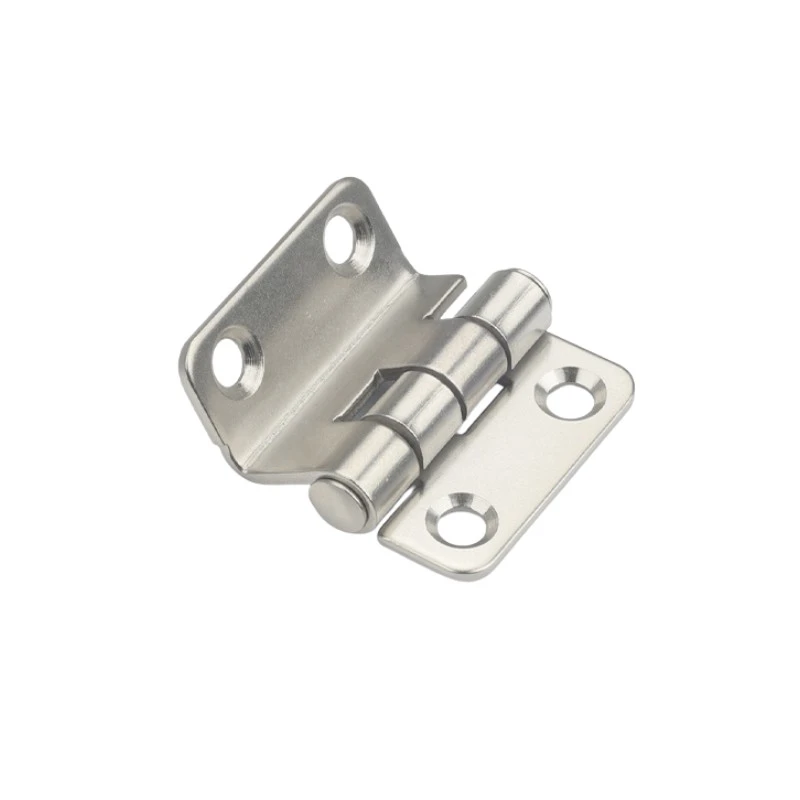

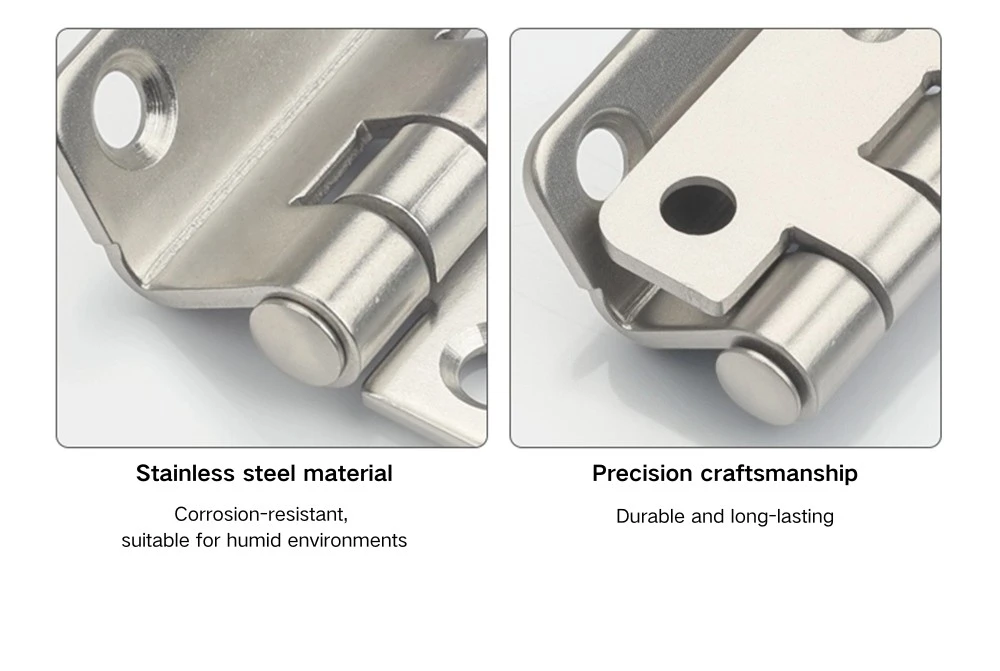

บานพับสามโค้งสแตนเลส 304 สำหรับตู้อุตสาหกรรมผ่านการขัดแบบสั่นสะเทือน ซึ่งให้พื้นผิวด้านที่สม่ำเสมอโดยการกลิ้งชิ้นส่วนเพื่อขจัดเสี้ยนและขอบคม นี่ไม่ใช่การขัดเงาหรือขัดเงา ผลลัพธ์ที่ได้คือมีความมันเงาต่ำและสม่ำเสมอ เหมาะสำหรับการใช้งานในอุตสาหกรรม รุ่นสเตนเลสเป็นตัวเลือกที่เหมาะสมสำหรับตู้ในสภาพแวดล้อมที่มีความชื้น การติดตั้งกลางแจ้ง หรือที่ใดก็ตามที่ผิวเคลือบด้วยเหล็กกล้าคาร์บอนกัลวาไนซ์จะทนทานต่อกาลเวลาไม่ได้

สถานการณ์การใช้งาน

บานพับสามโค้งสำหรับตู้อุตสาหกรรมเหมาะอย่างยิ่งสำหรับประตูแผงจำหน่ายไฟฟ้า ตู้สวิตช์เกียร์ และประตูตู้อุปกรณ์อุตสาหกรรม ซึ่งต้องใช้บานพับสกรูขนาดกะทัดรัดที่มีมุมเปิด 90° รอยเท้าขนาดเล็กทำงานได้ดีกับประตูตู้และกรอบที่เบากว่าซึ่งบานพับขนาดใหญ่อาจไม่สมส่วนกับขนาดประตู

การติดตั้งโดยใช้สกรูอย่างเดียวบนบานพับสามโค้งสำหรับตู้อุตสาหกรรมยังทำให้เหมาะสำหรับผู้ผลิตตู้ที่ไม่เชื่อมบานพับระหว่างการผลิต โดยจุดยึดแบบฝังเทเปอร์ทั้งสี่จุดจะเจาะเข้าไปในแผงประตูและกรอบโดยตรงโดยไม่ต้องเตรียมการเพิ่มเติมใดๆ มุมเปิด 90° เพียงพอสำหรับข้อกำหนดในการเข้าถึงแผงส่วนใหญ่ และที่นั่งแบบสกรูแบบฝังช่วยให้หน้าประตูสะอาดเมื่อติดตั้งบานพับแล้ว

คำถามที่พบบ่อย

Q1: บานพับ CL252 มีขนาดเท่าใด

CL252 มีความกว้าง 38 มม. และสูงโดยรวม 37 มม. โดยมีช่วงข้อนิ้ว 23 มม. ใบไม้ทั้งสองใบไม่สมมาตร — ด้านหนึ่ง 14.5 มม. และอีกด้านหนึ่ง 11.5 มม. เส้นผ่านศูนย์กลางลำกล้องคือ Φ5 มม.

คำถามที่ 2: CL252 ติดตั้งอย่างไร

การติดตั้งทำได้โดยการติดตั้งด้วยสกรูเท่านั้น ไม่มีการเชื่อม แต่ละใบมีรูเทเปอร์จม Φ5.2 มม. สองรู (Φ8×90°) ซึ่งมีจุดยึดทั้งหมดสี่จุด สกรูหัวแบนจะอยู่แนบสนิทกับพื้นผิวใบหลังการติดตั้ง

Q3: มีวัสดุอะไรบ้าง?

CL252 มาในเหล็กคาร์บอนชุบสังกะสีและสแตนเลส 304 พร้อมการขัดเงาแบบสั่นสะเทือน เหล็กกล้าคาร์บอนเหมาะกับสภาพแวดล้อมในร่มและแห้ง สแตนเลสเป็นตัวเลือกที่ดีกว่าสำหรับการใช้งานตู้ที่มีความชื้นหรือกลางแจ้ง

Q4: การขัดแบบสั่นสะเทือนคืออะไร?

การขัดแบบสั่นสะเทือนเป็นกระบวนการขัดเงาที่จะขจัดเสี้ยนและขอบแหลมคมออกจากพื้นผิวชิ้นส่วน ทิ้งให้พื้นผิวด้านที่มีความมันเงาต่ำสม่ำเสมอ ไม่ใช่การขัดเงาหรือกระจก ในรุ่นสเตนเลสสตีล CL252 ให้รูปลักษณ์ทางอุตสาหกรรมที่สม่ำเสมอ โดยไม่มีรอยสะท้อนแสงหรือรอยพื้นผิวตามทิศทาง

Q5: ทั้งสองใบสามารถใช้แทนกันได้ระหว่างประตูและกรอบหรือไม่

ไม่ — ใบไม้ไม่สมมาตร (14.5 มม. และ 11.5 มม.) ดังนั้นจึงยึดด้านที่กว้างและแคบไว้ ตรวจสอบให้แน่ใจว่าได้วางบานพับด้วยบานพับที่ถูกต้องกับแผงประตูและกรอบก่อนที่จะเจาะหรือยึด

คำถามที่ 6: CL252 เหมาะกับตู้ประเภทใด

บานพับตู้อุตสาหกรรม CL252 ใช้กับประตูแผงจำหน่ายไฟฟ้า ตู้สวิตช์เกียร์ ประตูตู้ควบคุม และตู้อุปกรณ์อุตสาหกรรมทั่วไป โดยเฉพาะอย่างยิ่งเมื่อต้องการบานพับขนาดกะทัดรัดแบบยึดสกรูและมีมุมเปิด 90° ก็เพียงพอแล้ว
